Sistema de Medição de Ondulação e Contorno com Sensor de Rugosidade de Ampla Faixa e sem Guia
Sistema de Medição de Contorno de Testador de Rugosidade de Superfície
Avalie rugosidade, ondulação, perfil e muitos outros parâmetros com nossa Máquina de Medição de Rugosidade e Contorno com Sensor de Rugosidade Indutivo de Ampla Faixa sem Guia.
Fundamentos de Análise de Medição de Superfície
Todas as superfícies contêm elementos mensuráveis, incluindo tamanho, forma, rugosidade e ondulação. Componentes de alta precisão exigem análise de todos esses elementos:
- Dimensões: Formas funcionais da superfície definidas por relações lineares entre raio, ângulo, distância e características
- Forma: Desvio da forma da superfície alvo (plano, esfera, cone, etc.), tipicamente causado por erro da máquina
- Rugosidade: Causada por fatores como ferramentas de corte ou processos de usinagem
- Ondulação: Efeitos não ideais da máquina causados por vibração, rigidez insuficiente ou outros fatores instáveis do processo
Recursos da Série SR2000
O melhor equilíbrio entre desempenho e custo com uma relação preço/desempenho superior:
- Sensor indutivo padrão de ampla faixa sem chumbo
- Avaliação abrangente de rugosidade, ondulação, perfil e múltiplos parâmetros

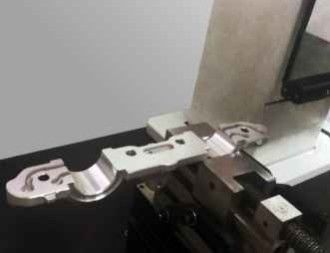

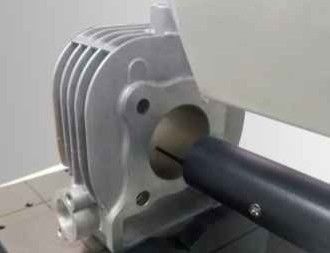

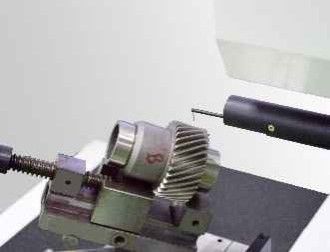

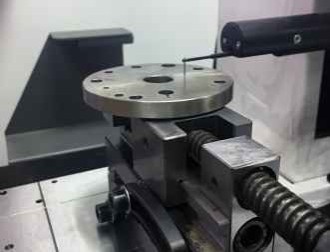

Estudos de Caso de Medição
Especificações SR2023G-tbo
| Parâmetro | Especificação |
|---|
| Eixo X de Faixa de Medição | 120mm |
| Eixo Z de Faixa de Medição | 420mm |
| Eixo Z1 de Faixa de Medição | ±620µm/262144:1 |
| Precisão Linear do Parâmetro de Rugosidade¹ | ±3% |
| Repetibilidade | 1δ≤1nm |
| Comprimento de Corte | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Comprimento de Avaliação | μmX2,3,4,5,6,7 |
| Ruído Residual | ≤0.12µm |
| Velocidade de Acionamento do Eixo X | 0.05~20mm/s |
| Velocidade de Acionamento do Eixo Z | 0.2~20mm/s |
Funções de Medição
Rugosidade: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Ondulação: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Contorno Original: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componentes do Sistema
Sensor de Rugosidade sem Guia da Série R
- Resolução: 65536:1/262144:1
- Faixa: ±420µm/±620µm
- Precisão Linear: R:±4%/±3%
- Ruído Residual: ≤0.007µm/≤0.005µm
- Referência de Rugosidade: Guia, Sem chumbo
- Sensor de rugosidade sem cabeça com excelentes características de resposta de frequência e ampla largura de banda de sinal
Opções de Driver
Driver de Baixo Ruído Dsh / Driver Cerâmico de Baixo Ruído Dch(Selecione de acordo com suas necessidades)
- Curso da Barra: 100-150mm/180~220mm
- Intervalo de Número: 0.05~2µm/0.05~5µm
- Retilinidade do Contorno: 0.3µm/100mm
- Valor Residual de Rugosidade: ≤0.005µm
- Velocidade Máxima de Movimento: 20mm/s
- Velocidade Mínima de Medição: 0.1mm/s
- Atuador de baixo ruído atende aos requisitos de precisão de medição de perfil para peças padrão
Componentes da Coluna
Coluna de Alta Velocidade Cnf / Coluna Longa de Alta Velocidade Cnfl(Selecione de acordo com suas necessidades)
- Faixa: 320~420mm / 520~620mm
- Velocidade Máxima de Movimento: 20mm/s
- Velocidade Mínima de Movimento: 0.2mm/s
- Precisão de Posicionamento: 0.005mm
- Coluna de alta velocidade com design de estrutura, resistência à deformação a longo prazo, estrutura de transmissão rápida de precisão
Componentes da Plataforma
Mesa de Máquina Ergonômica Integral Mpe
- Material: Mármore
- Especificação: 500*800, 500*1000
- Design integral com estrutura compacta, manutenção conveniente, economia de espaço
- Design ergonômico reduz a fadiga do operador
