Sistema de medição de contorno digital de alta precisão para engrenagens, poleas e parafusos
Sistema de medição do contorno do Teste de rugosidade da superfície
Os elementos mensuráveis de todas as superfícies incluem tamanho, forma, rugosidade e ondulação.
- Dimensões:Formas funcionais de superfície definidas pela relação linear entre raio, ângulo, distância e características
- Forma:Desvio da forma pretendida da superfície (plano, esfera, cone, etc.), normalmente causado por erro da máquina
- Resistência:Causados por fatores como ferramentas de corte ou processos de usinagem
- Ondulação:Efeito da máquina não ideal causado por vibrações, rigidez insuficiente ou outros factores instáveis no processo
Características da série SP2000
Melhor equilíbrio entre desempenho e custo com uma relação preço/desempenho superior
- Sensor de contorno digital de alta precisão
- Medição de contornos de alta precisão em larga escala e medição de microperfis
- O UNIMETRO utiliza de forma inovadora um novo sensor digital que proporciona uma precisão linear até cinco vezes melhor do que os sensores de codificação digital tradicionais
- 10x capacidade de medir pequenos contornos ao mesmo tempo que satisfaz os requisitos de medição em larga escala
- Aplicações típicas incluem rolamentos de esferas de sulco profundo, rolamentos de rolos cônicos e sulcos de parafusos de esferas para medição do valor R, desvio de configuração e valor Pt
Aplicações de medição

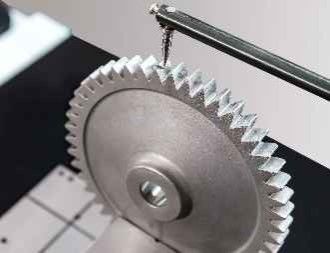

Equipamento

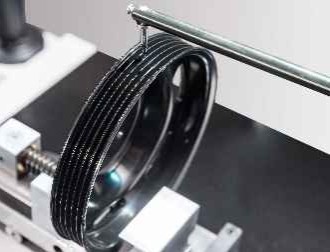

Puliça

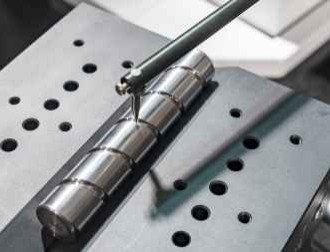

- Vai-te lixar.

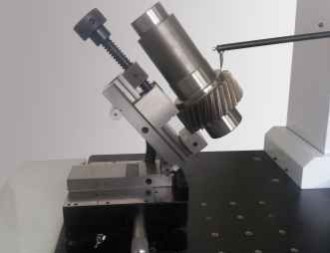

Engrenagem helicoidal
Especificações técnicas
| Especificações |
SP2012G-tdo |
| Faixa de medição |
|
| Eixo X |
120 mm |
| Eixo Z |
420 mm |
| Eixo Z1 |
± 12,5 mm |
| Precisão |
|
| Z1 Precisão linear |
± 0,8+ 0,15Hm |
| Arco |
±(1,5+R/12) μm |
| Ângulo |
± 1′ |
| Direcção |
0.5 μm/100 mm |
| Velocidade de condução |
|
| Eixo X |
0.05~20 mm/s |
| Eixo Z |
0.2~20mm/s |
Funções de medição
Análise de perfis, incluindo elementos de linha de várias superfícies da peça, características pontuais, medições de distância entre pontos e linhas, análise de posição de elementos, incluindo distância, paralelismo,Perpendicularidade, ângulo, profundidade de sulco, largura de sulco, raio, capaz de análise de retidão, análise de convexidade e análise de perfil abrangente.
Componentes do sistema
Sensor de perfil digital de baixo ruído da série PHP
- Resolução: 0,02-0,1 μm
- Distância: ±7,5-±30μm
- Precisão linear: ± 0,7+ 0,05H
- Potência de medição: 0,7 kg
- Muito baixo ruído por massa para medição de microperfis numa grande gama com excelente linearidade
Motorista: motorista DSH de baixo ruído / motorista cerâmico DCH de baixo ruído
- Viagem ferroviária: 100-150 mm/180~220 mm
- Intervalo numérico: 0,05 a 2 μm/0,05 a 5 μm
- Direcção do contorno: 0,3 μm/100 mm
- Valor residual de rugosidade: ≤ 0,005 μm
- Velocidade máxima de movimento: 20 mm/s
- Velocidade mínima de medição: 0,1 mm/s
- O atuador de baixo ruído cumpre os requisitos de precisão de medição do perfil para peças normalizadas
Membro da coluna: coluna de alta velocidade da CNF / coluna longa da CNFL
- Distância: 320~420mm / 520~620mm
- Velocidade máxima de movimento: 20 mm/s
- Velocidade mínima de movimento: 0,2 mm/s
- Precisão de posicionamento: 0,005 mm
- Coluna de alta velocidade com estrutura, construção não deformável a longo prazo
Componentes da plataforma: MPE Integral Ergonomic Machine Table
- Material: Mármore
- Especificação: 500*800, 500*1000
- Projeto integrado com estrutura compacta para manutenção conveniente
- Design ergonômico reduz a fadiga do operador
Perguntas Frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.
Q2: O que a sua empresa produz principalmente?
A2: Nós fabricamos principalmente máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos relacionados.
P3: Como escolher a especificação adequada?
A3: A nossa equipa profissional irá recomendar instrumentos de medição adequados com base nas suas necessidades de variedade e tamanho do produto.
Q4: Você aceita serviço personalizado?
A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Nosso período de garantia do produto é de 1 ano. Temos melhores peças quebráveis para melhorar a estabilidade e qualidade do produto.
