Sistema de medição de perfil digital indutivo para análise de contorno e superfície

Todas as superfícies contêm elementos mensuráveis, incluindo tamanho, forma, rugosidade e ondulação. Componentes de alta precisão exigem análise abrangente de todos esses elementos:

• Dimensões: Formas funcionais de superfície definidas por relações lineares entre raio, ângulo, distância e características
• Forma: Desvio da forma de superfície alvo (plano, esfera, cone, etc.), tipicamente causado por erro da máquina
• Rugosidade: Causada por fatores como ferramentas de corte ou processos de usinagem
• Ondulação: Efeitos não ideais da máquina resultantes de vibração, rigidez insuficiente ou outros fatores de instabilidade do processo

Sensor de perfil indutivo para medição de contorno de alta precisão em pequena escala. A precisão linear absoluta dos sensores indutivos depende da faixa, com faixas maiores resultando em menor precisão. O princípio de medição permite resolução máxima com subdivisão linear infinita, eliminando limitações inerentes de precisão.

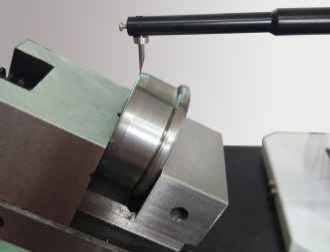

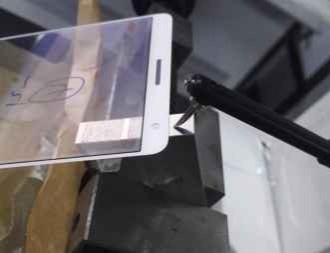

Aplicações industriais incluem medição de superfície de contorno em pequena escala, como medições de rolos e pistas de rolamentos na indústria (tipicamente 5-10µm), medição de espessura de tela de celular, revestimento de tela de luz de fundo e medição de espessura de revestimento de circuito impresso na indústria de celulares.
