Sistema de Medição de Perfil e Contorno de Superfície Baseado em Sensor Indutivo
Soluções de Medição de Perfil e Contorno de Superfície
Todas as superfícies contêm elementos mensuráveis, incluindo tamanho, forma, rugosidade e ondulação. Componentes de alta precisão exigem análise abrangente de todos esses elementos para garantir desempenho e qualidade ideais.
Elementos de Medição de Superfície
- Dimensões: Formas funcionais de superfície definidas por relações lineares entre raio, ângulo, distância e características
- Forma: Desvio da forma de superfície alvo (plano, esfera, cone, etc.), tipicamente causado por erro da máquina
- Rugosidade: Variações na textura da superfície causadas por ferramentas de corte ou processos de usinagem
- Ondulação: Efeitos não ideais da máquina resultantes de vibração, rigidez insuficiente ou outros fatores de instabilidade do processo
Recursos da Série SE2000
Alcançando o equilíbrio ideal entre desempenho e custo com uma relação preço-desempenho excepcional.
- Ampla gama de sensores indutivos para aplicações versáteis
- Capacidades de medição de contorno de alta precisão em pequena escala
- Medição de microperfil com precisão excepcional

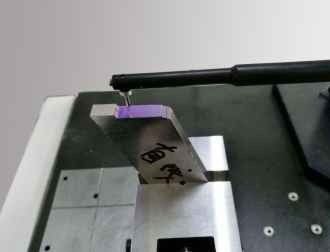

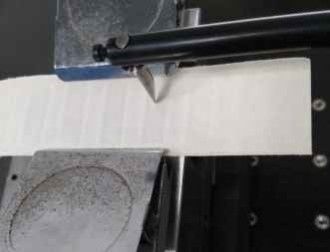

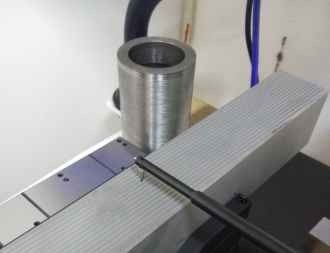

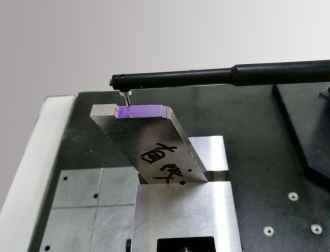

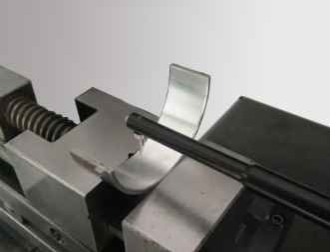

Aplicações de Medição
Especificações do SE2022G-tbo
| Especificação | Detalhes |
|---|
| Faixa de Medição - Eixo X | 120mm |
| Faixa de Medição - Eixo Z | 420mm |
| Faixa de Medição - Eixo Z1 | ±0.5mm~±7.5mm/262144:1 |
| Precisão Linear Z1 | 0.07% f.s. |
| Precisão Angular | ±1´ |
| Retilinidade | 0.3µm/100mm |
| Velocidade de Acionamento do Eixo X | 0.05~20mm/s |
| Velocidade de Acionamento do Eixo Z | 0.2~20mm/s |
Capacidades de Medição
Análise abrangente de perfil, incluindo elementos lineares de várias superfícies de peças, características pontuais, medições de distância entre pontos e linhas, análise de posição de elementos, incluindo distância, paralelismo, perpendicularidade, ângulo, profundidade de ranhura, largura de ranhura, raio, análise de retilinidade, análise de convexidade e análise de perfil.
Componentes do Sistema
Sensor de Contorno Indutivo Série E
- Resolução: 65536:1 / 262144:1
- Faixa: ±0.5mm~±5mm / ±0.5mm~±7.5mm
- Precisão Linear: 0.15% / 0.07%
- Força de Medição: 0.7mg
- Relação flexível de precisão/faixa com vantagens incomparáveis para sensores digitais em aplicações de medição de contorno de pequena escala
Sistemas de Acionamento
Driver de Baixo Ruído Dsh / Driver Cerâmico de Baixo Ruído Dch (Selecionável com base nos requisitos da aplicação)
- Curso do Trilho: 100-150mm / 180~220mm
- Intervalo de Número: 0.05~2µm / 0.05~5µm
- Retilinidade do Contorno: 0.3µm/100mm
- Valor Residual de Rugosidade: ≤0.005µm
- Velocidade Máxima de Movimento: 20mm/s
- Velocidade Mínima de Medição: 0.1mm/s
- Atuador de baixo ruído atende aos requisitos de precisão de medição de perfil de peças padrão
- Capaz de medir Ra maior que 0.025 mícrons com sensor de rugosidade
Componentes da Coluna
Coluna de Alta Velocidade Cnf / Coluna Longa de Alta Velocidade Cnfl (Selecionável com base nos requisitos da aplicação)
- Faixa: 320~420mm / 520~620mm
- Velocidade Máxima de Movimento: 20mm/s
- Velocidade Mínima de Movimento: 0.2mm/s
- Precisão de Posicionamento: 0.005mm
- Design de coluna de alta velocidade com estrutura de quadro não deformável
- Estrutura de transmissão rápida de precisão com ampla faixa de velocidade e alta precisão de posicionamento
Componentes da Plataforma
Mesa de Máquina Ergonômica Integral MPE
- Material: Mármore
- Especificações: 500*800, 500*1000
- Design integral com estrutura compacta
- Manutenção conveniente e economia de espaço
- Design ergonômico reduz a fadiga do operador
Perguntas Frequentes
P1: Vocês são uma fábrica ou empresa de comércio?
R1: Somos uma fábrica e fornecemos respostas em até 24 horas.
P2: O que sua empresa fabrica principalmente?
R2: Produzimos principalmente Máquinas de Medição por Visão, Máquinas de Medição por Coordenadas, gabaritos CMM e VMM, e equipamentos relacionados.
P3: Como escolher a especificação apropriada?
R3: Nossa equipe profissional recomendará especificações de instrumentos de medição adequadas com base na variedade de seus produtos e nos requisitos de medição.
P4: Vocês aceitam serviços personalizados?
R4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas dos clientes.
P5: Qual é o seu período de garantia?
R5: Nossos produtos vêm com garantia de 1 ano. Mantemos a qualidade estável do produto com melhorias nos componentes quebráveis para um desempenho confiável.
