Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado

Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer
Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer Multi-Sensor Universal Contour and Roughness Measurement System with Integrated Profilometer
Informação Básica
Lugar de origem: China
Marca: UNIMETRO
Número do modelo: SER1000
Quantidade de ordem mínima: 1
Preço: Discussible
Detalhes da embalagem: Caso madeira
Termos de pagamento: T/T.
Habilidade da fonte: 15SET POR o MÊS
Melhor preço contacto
Informação detalhada
Sensor: Sensor de perfil de rugosidade indutivo Programas: Sistema de medição de perfil CMS e sistema de medição e análise de rugosidade superficial RMW
Requerente: Lata de óleo de freio, lata de óleo de freio, mola, parafuso de fixação do carro, etc.
Destacar:

instrumento de medição do contorno

,

instrumento de medição da aspereza

Descrição de produto

Sistema Universal de Medição de Contorno e Rugosidade com Múltiplos Sensores
Sistema de Medição de Contorno e Rugosidade de Superfície
Sistema Universal de Medição de Contorno e Rugosidade de Superfície com Máquina Profilômetro de Medição de Rugosidade de Sensor Combinado
Fundamentos da Análise de Medição de Superfície
Todas as superfícies podem ser medidas em quatro elementos-chave: dimensões, forma, rugosidade e ondulação. Componentes de alta precisão exigem análise abrangente de todos esses parâmetros.
  • Dimensões: Formas funcionais de superfície definidas por relações lineares entre raio, ângulo, distância e características
  • Forma: Desvio da forma de superfície alvo (plano, esfera, cone, etc.), tipicamente causado por erro da máquina
  • Rugosidade: Variações na textura da superfície causadas por ferramentas de corte ou processos de usinagem
  • Ondulação: Efeitos não ideais da máquina resultantes de vibração, rigidez insuficiente ou outras instabilidades do processo
Recursos da Série SER1000
Tipo Padrão com Baixo Custo de Uso
Sensor de Perfil Indutivo
Medição de Rugosidade sem Contato
Medição de Perfil de Alta Precisão em Pequena Faixa
Composto de Medição de Rugosidade e Perfil

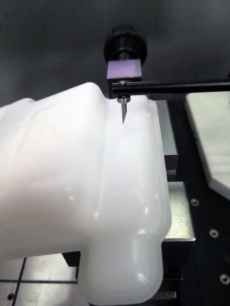

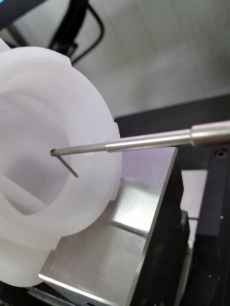

Aplicações de Medição
Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 0 Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 1 Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 2 Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 3

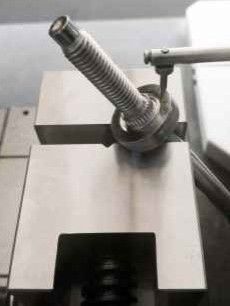

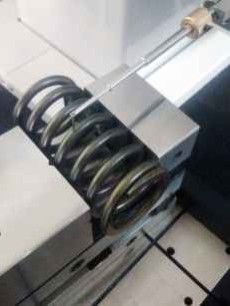

Aplicações Incluem: Latas de Óleo de Freio, Molas, Parafusos de Fixação de Carro
Especificações Técnicas
Especificação SER1143G-sak
Faixa de Medição
Eixo X 100mm
Eixo Z 320mm
Eixo Z1 C:±5mm R:±400µm
Precisão do Contorno
Precisão Linear Z1¹ 0.15% f.s.
Pt ±0.3µm
Ângulo ±2´
Retilinidade 0.5µm/100mm
Precisão da Rugosidade
Precisão Linear ±7%
Ruído Residual ≤0.025µm
Valor Duplicado 1δ≤3nm
Comprimento de Corte 0.025, 0.08, 0.25, 0.8, 2.5, 8mm
Comprimento de Avaliação λcX2,3,4,5,6,7
Velocidade de Acionamento
Eixo X 0.1~10mm/s
Eixo Z 0.5-10mm/s
Funções de Medição
Perfil Elementos de linha, características de ponto, distâncias, paralelismo, perpendicularidade, ângulo, profundidade de ranhura, largura de ranhura, raio, análise de retilinidade, análise de convexidade, análise de perfil
Rugosidade Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Ondulação Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Contorno Original Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componentes do Sistema
Sensor de Contorno Digital Série P
Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 4
  • Resolução: 65536:1 / 262144:1
  • Faixa: R:±400µm/±600µm, C:±5mm/±7.5mm
  • Precisão Linear: R:±7%/±4%, C:0.15%/0.07%
  • Ruído Residual: ≤0.025µm/≤0.02µm
  • Referência de Rugosidade: Guia, sem guia
  • Sensor indutivo de alta precisão para medição de rugosidade e perfil com simples troca de agulha
Opções de Acionamento
Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 5
  • Curso do Trilho: 100-150mm
  • Intervalo de Número: 0.2~2µm
  • Retilinidade do Contorno: 0.5µm/100mm
  • Valor Residual de Rugosidade: ≤0.02µm
  • Velocidade Máxima de Movimento: 10mm/s
  • Velocidade Mínima de Medição: 0.1mm/s
  • O acionamento padrão atende aos requisitos de precisão de medição de contorno em nível de peça
Componentes da Coluna
  • Faixa: 320~420mm / 520~620mm
  • Velocidade Máxima de Movimento: 10mm/s
  • Velocidade Mínima de Movimento: 0.5mm/s
  • Precisão de Posicionamento: 0.01mm
  • Design de coluna leve tipo quadro para estabilidade a longo prazo
Componentes da Plataforma
  • Material: Mármore
  • Especificação: 500*800, 500*1000
  • Design de peça única com estrutura compacta para fácil manutenção
Sobre a UNIMETRO
Construindo Seu Negócio com Soluções Profissionais de Metrologia
A UNIMETRO é uma fabricante profissional de equipamentos de metrologia com mais de 10 anos de experiência. Fornecemos produtos de alto desempenho a preços razoáveis e damos as boas-vindas a parceiros profissionais de mercados globais.
Nossos Serviços
A UNIMETRO está comprometida em fornecer os melhores produtos e soluções de metrologia, juntamente com um serviço pós-venda abrangente, incluindo suporte online gratuito, atualizações de software e tempos de resposta rápidos.
Mercado Global
Damos as boas-vindas a revendedores e distribuidores em todo o mundo e fornecemos suporte comercial e técnico completo. A UNIMETRO entrega consistentemente produtos com a melhor relação custo-benefício e serviço superior.
Soluções OEM e Personalizadas
A UNIMETRO oferece serviços OEM para distribuidores e desenvolve soluções de medição personalizadas através de nossa equipe técnica profissional. Consulte nossos engenheiros para requisitos especializados.
Informações da Empresa
Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 6 Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 7 Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 8 Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 9
Nossos Clientes e Agentes
Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 10 Sistema universal de medição de contorno e rugosidade multissensor com perfilômetro integrado 11
Perguntas Frequentes
P1: Você é uma fábrica ou empresa comercial?
R1: Somos uma fábrica e fornecemos respostas em até 24 horas.
P2: O que sua empresa fabrica principalmente?
R2: Somos especializados em Máquinas de Medição por Visão, Máquinas de Medição por Coordenadas, gabaritos CMM e VMM, e equipamentos de metrologia relacionados.
P3: Como Escolher a Especificação Apropriada?
R3: Nossa equipe profissional recomendará especificações adequadas com base na variedade de seus produtos e requisitos de medição.
P4: Você aceita serviço personalizado?
R4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.
P5: Qual é o seu período de garantia?
R5: Nossos produtos vêm com garantia de 1 ano. Temos durabilidade aprimorada em peças quebráveis para garantir a confiabilidade do produto.
