Name: Sistema de medição de perfil e contorno de superfície CMS com tecnologia Profilometer
Brand: Unimetro Precision Machinery Co., Ltd
SKU: SP1000
Price: 20,500.00 USD
Availability: InStock

Informação detalhada

Sensor:

Sensor de contorno digital

Programas:

Software de medição de contorno CMS

Requerente:

Anel de óleo do motor, ferramenta de retificação de pistão, rolamento, núcleo axial....

Destacar:

equipamento de medição do contorno

instrumento de medição da aspereza

Descrição de produto

Sistema de medição do perfil e contorno de superfície CMS com tecnologia de perfilómetro

Máquina de medição de contorno de tipo digital

Os elementos mensuráveis de todas as superfícies incluem tamanho, forma, rugosidade e ondulação.

Dimensões:Formas funcionais de superfície definidas pela relação linear entre raio, ângulo, distância e características
Forma:Desvio da forma pretendida da superfície (plano, esfera, cone, etc.), normalmente causado por erro da máquina
Resistência:Causados por fatores como ferramentas de corte ou processos de usinagem
Ondulação:Efeito da máquina não ideal causado por vibrações, rigidez insuficiente ou outros factores instáveis no processo

Características da série SP1000

Tipo padrão com baixo custo de utilização
Sensor de contorno digital
Capacidade de profilometria em larga escala

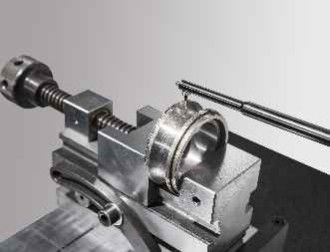

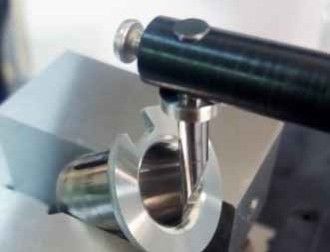

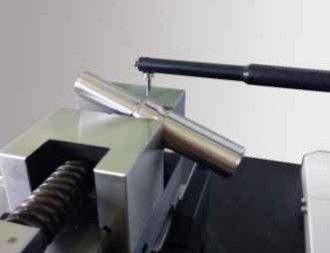

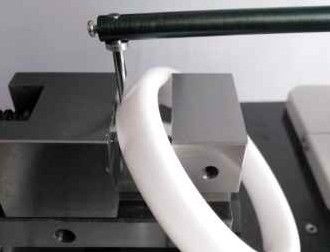

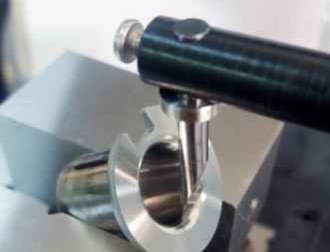

Exemplos de casos de medição

Especificações recomendadas

Especificações	Detalhes
Número do modelo	SE2022G-tbo
Faixa de medição eixo X	120 mm
Faixa de medição e eixo Z	420 mm
Distância do eixo Z1	±0,5 mm~±7,5 mm/262144:1
Z1 Precisão linear	0.07% f.s.
Precisão do ângulo	± 1′
Direcção	00,3 μm/100 mm
Velocidade do eixo X	0.05~20 mm/s
Velocidade do eixo Z	0.2~20mm/s
Funções de medição	Elementos de linha, características pontuais, distâncias, paralelismo, perpendicularidade, ângulo, profundidade de sulco, largura de sulco, raio, análise de retidão, análise de convexidade, análise de perfil

Componentes do sistema

Sensor de contorno digital da série P

Resolução: 65536:1 / 262144:1
Distância: R:±400μm/±600μm, C:±5mm/±7,5mm
Precisão linear: R: ± 7%/± 4%, C:00,15%/0,07%
Ruído residual: ≤ 0,025 μm/≤ 0,02 μm
Referência de rugosidade: guia, sem guia
Sensor de indutividade integrado de alta precisão para medição da rugosidade e do perfil com mudança de agulha

Opções do condutor

Viagem ferroviária: 100-150 mm
Intervalo numérico: 0,2 a 2 μm
Direcção do contorno: 0,5 μm/100 mm
Valor residual de rugosidade: ≤ 0,02 μm
Velocidade máxima de movimento: 10 mm/s
Velocidade mínima de medição: 0,1 mm/s
Acionamento padrão atende aos requisitos de precisão de medição de contorno de nível parcial

Componentes da coluna

Distância: 320~420mm / 520~620mm
Velocidade máxima de movimento: 10 mm/s
Velocidade mínima de movimento: 0,5 mm/s
Precisão de posicionamento: 0,01 mm
Projeto leve com coluna tipo quadro para estabilidade a longo prazo

Componentes da plataforma: Máquina padrão integrada MPM

Material: Mármore
Especificação: 500*800, 500*1000
Design de uma peça com estrutura compacta para fácil manutenção

Informações sobre a empresa

Os nossos clientes e agentes

Perguntas Frequentes

P1: É uma fábrica ou uma empresa comercial?

A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.

Q2: O que a sua empresa produz principalmente?

A2: Especializamo-nos em máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos relacionados.

P3: Como escolher a especificação adequada?

A3: A nossa equipa profissional aconselhar-lhe-á sobre as especificações adequadas com base na sua variedade de produtos e requisitos de medição.

Q4: Você aceita serviço personalizado?

A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.

Q5: Qual é o seu período de garantia?

A5: Nosso período de garantia do produto é de 1 ano. Nós melhoramos peças quebráveis e mantemos a qualidade estável do produto.

etiqueta:

Lugar de origem:	China
Marca:	UNIMETRO
Número do modelo:	SP1000

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	Caso madeira
Termos de pagamento:	T/T.
Habilidade da fonte:	15SET POR o MÊS
