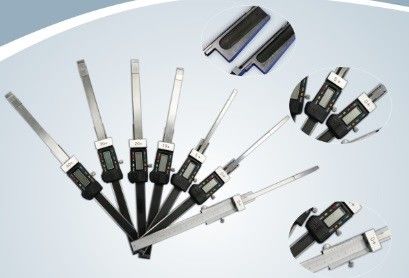

Calibrador Eletrônico com Encoder Linear Óptico
Balança de Precisão Digital em Forma de Cunha
Calibrador eletrônico avançado com tecnologia de encoder linear óptico para medição precisa de folgas em aplicações industriais.
Função do Produto
Projetado para medição de folgas estáticas ou dinâmicas em turbinas e turbinas hidráulicas. Possui display LCD claro para leituras precisas.
Instruções de Operação
- Substituição da Bateria: Abra a tampa para trocar a bateria, depois feche para travar firmemente
- Botão ZERO: Defina a leitura para 0 em qualquer posição
- Botão LIGAR/DESLIGAR: Controle de energia
- Preparação: Afrouxe o parafuso, limpe os lados da escala com um pano, mova a cabeça do leitor para a extremidade direita, alinhe a escala auxiliar com a cunha, defina a leitura para 0
Modelos Disponíveis
| Modelo |
Faixa de Medição |
| UNIMETRO UXY-1 |
0-10mm |
| UNIMETRO UXY-2 |
5-15mm |
| UNIMETRO UXY-3 |
10-20mm |
| UNIMETRO UXY-4 |
20-30mm |
| UNIMETRO UXY-5 |
30-40mm |
Procedimentos de Medição
Medição Direta (Modelo UXY-1)
Insira o calibrador em cunha na ranhura da cunha, certifique-se de que o lado inferior da escala auxiliar tenha contato total com a superfície de medição e permaneça vertical. O LCD exibe dados de medição direta.
Adição de Medição (Modelos UXY-2 a UXY-5)
Alinhe a escala auxiliar com a extremidade do bloco de cunha, defina a posição para 0 e, em seguida, execute a medição. Calcule o valor real usando a fórmula: valor de exibição do LCD + valor de leitura da cunha.
Exemplo: O display mostra 7,5 mm, marcação da cunha +5 mm (Modelo 2) = Valor real 12,5 mm
Especificações Técnicas
| Parâmetro |
Especificação |
| Faixa de Medição |
0-10mm, 5-15mm, 10-20mm, 20-30mm, 30-40mm |
| Resolução |
0,01mm |
| Precisão |
0,03mm |
| Velocidade Máxima de Movimento |
1,5m/s |
| Temperatura de Trabalho |
0-40°C |
| Umidade |
80% |
| Bateria |
1,5V (SR44W) |
Opções personalizadas disponíveis com entrega em 15 dias úteis
Precauções de Uso
- Evite ambientes empoeirados ou úmidos - mantenha a umidade abaixo de 80%
- Proteja contra exposição UV e radiação de alta temperatura
- Manuseie o bloco de escala móvel com cuidado para evitar quedas ou danos por impacto
- Mantenha longe de objetos magnéticos
- Limpe apenas com gasolina, use lubrificante de relógio para superfícies deslizantes
- Não use álcool - proteja os componentes eletrônicos de qualquer contato com líquidos
Guia de Solução de Problemas
| Erro |
Causa Possível |
Solução |
| LCD não exibe ou caracteres piscando |
Bateria fraca ou conexão de bateria solta |
Substitua ou ajuste a bateria |

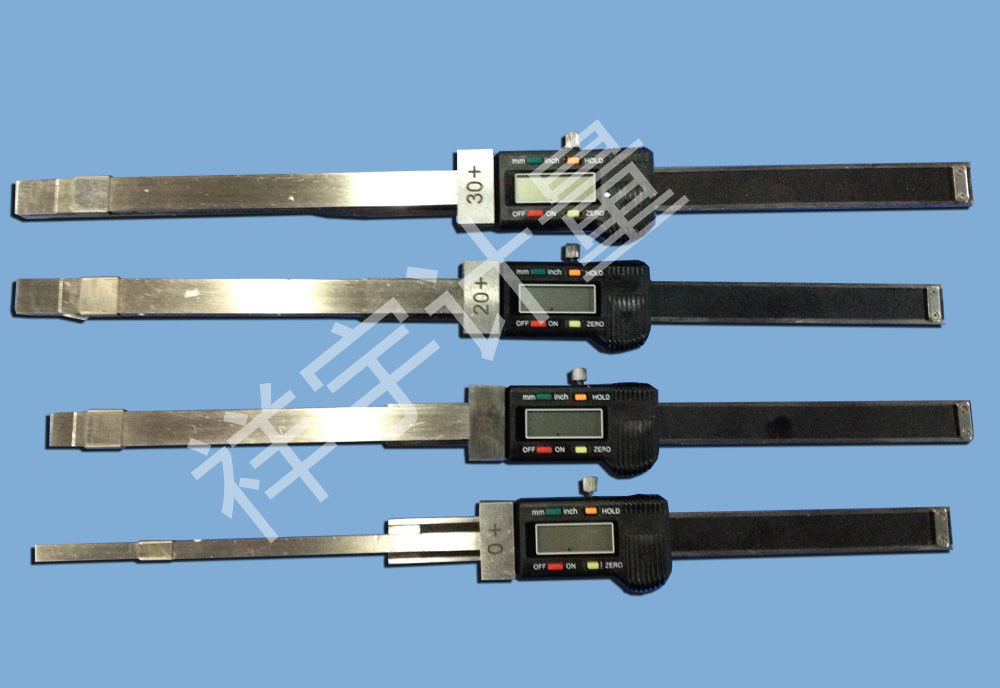

Imagens do Produto
Nossos Clientes e Agentes
Perguntas Frequentes
P: Vocês são uma fábrica ou empresa de comércio?
R: Somos uma fábrica de manufatura e fornecemos respostas em até 24 horas.
P: Em que sua empresa é especializada?
R: Produzimos principalmente máquinas de medição por visão, máquinas de medição por coordenadas, gabaritos CMM e VMM, e equipamentos de medição de precisão relacionados.
P: Como escolher a especificação apropriada?
R: Nossa equipe profissional recomendará especificações adequadas com base na variedade de seus produtos e requisitos de medição.
P: Vocês aceitam serviço personalizado?
R: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas dos clientes.
P: Qual é o seu período de garantia?
R: Nossos produtos vêm com garantia de 1 ano. Aprimoramos a durabilidade em peças quebráveis para um desempenho confiável a longo prazo.
