Cabeça de Leitura de Régua Graduada com Resolução Efetiva de 20nm / Encoder Óptico de Alta Precisão

Grating Ruler Reading Head with 20nm Effective Resolution / High-Precision Optical Encoder

Informação Básica

Lugar de origem:	Dongguan
Marca:	UNIMETRO
Número do modelo:	RU2

Quantidade de ordem mínima:	1
Preço:	Discussible

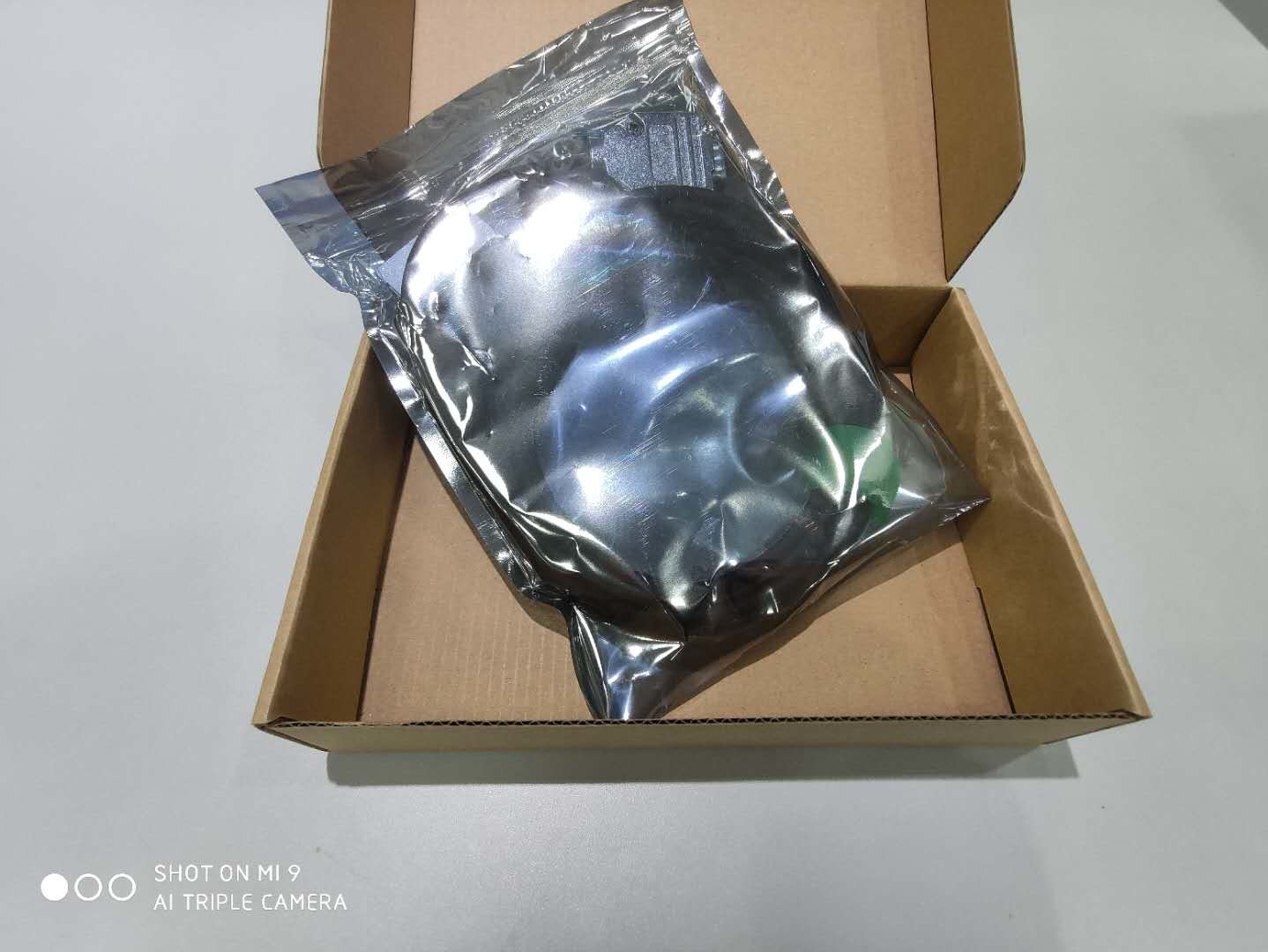

Detalhes da embalagem:	Box

Melhor preço contacto

Informação detalhada

Tamanho:	L36mmL16,4mmH14,3mm	Tom:	20um
Peso:	Cabeça de leitura: 15g, Cabo: 35 g/m	Sinal:	Diferencial TTL ou SinCos 1Vpp
Precisão:	+-5um	Resolução:	TTL diferencial 5um,1um,0,5um,0,2um,100nm,50nm,20nm
Erro de subdivisão de elétrons:	<40nm	Velocidade máxima:	12m/s(Está relacionado à resolução e à frequência mínima do clock do contador)
Aceleração máxima:	35g	Consulte a precisão de repetição unidirecional na origem:	1LSB
Destacar:	escala digital linear , codificador linear ótico

Descrição de produto

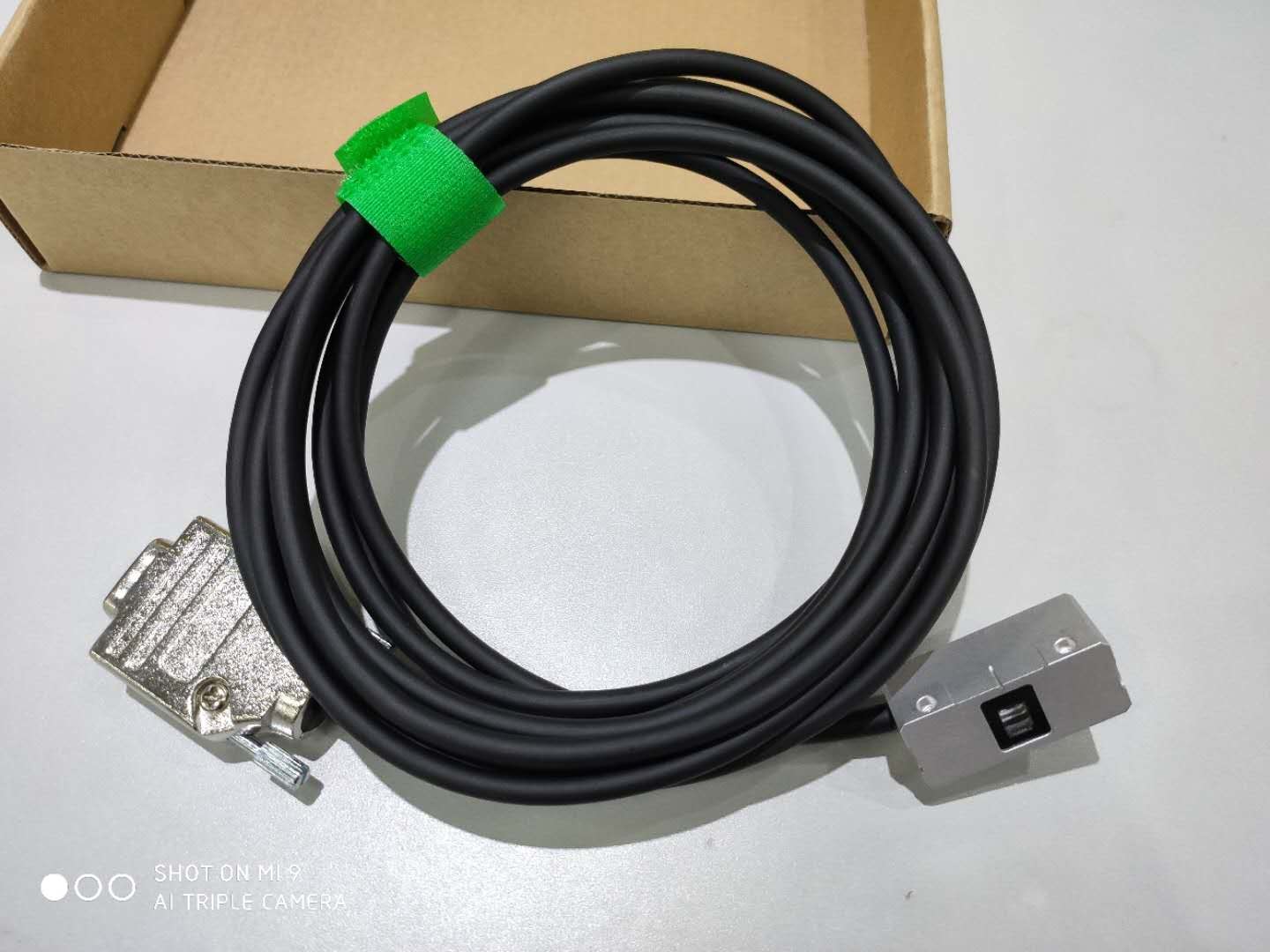

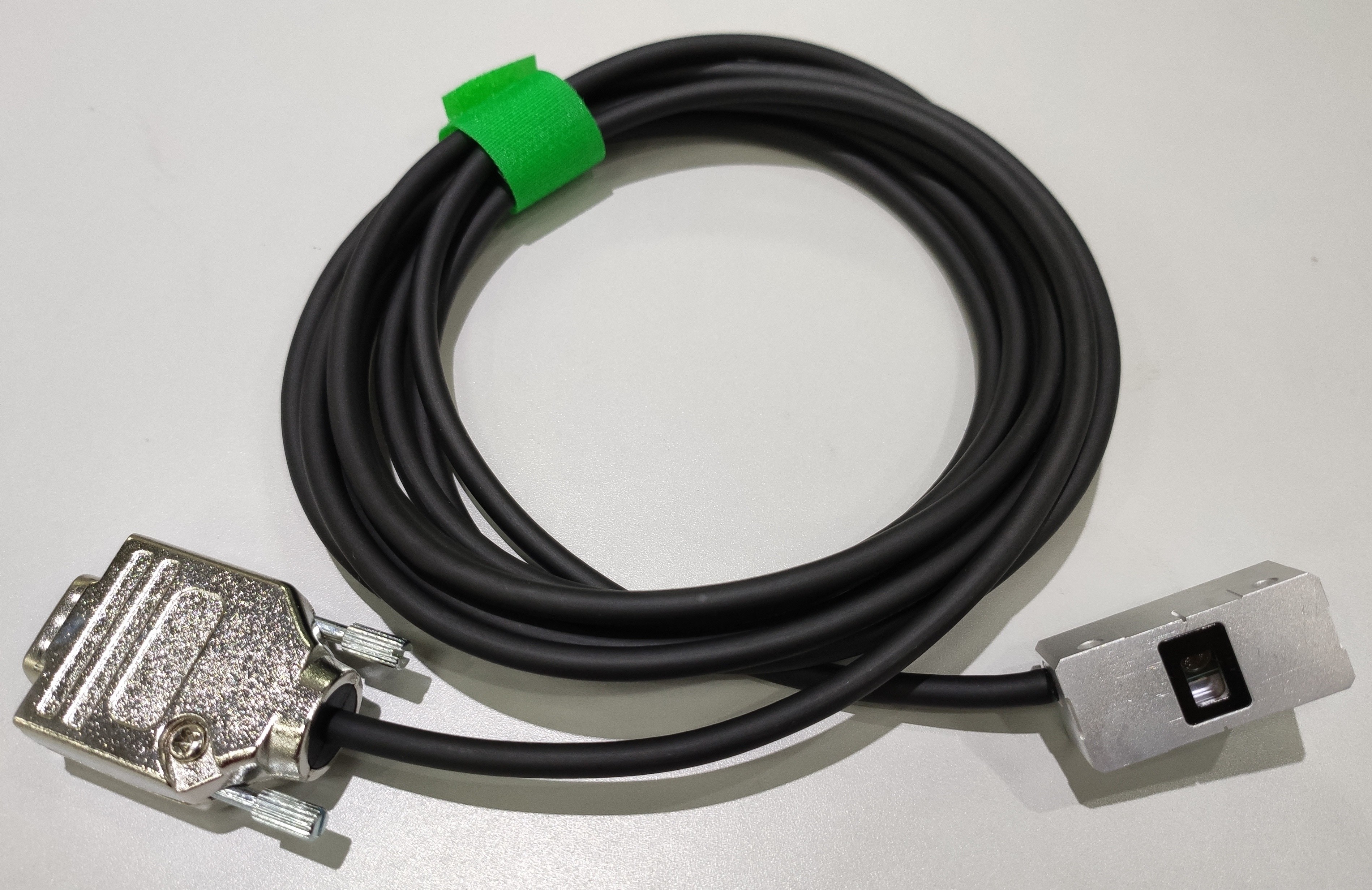

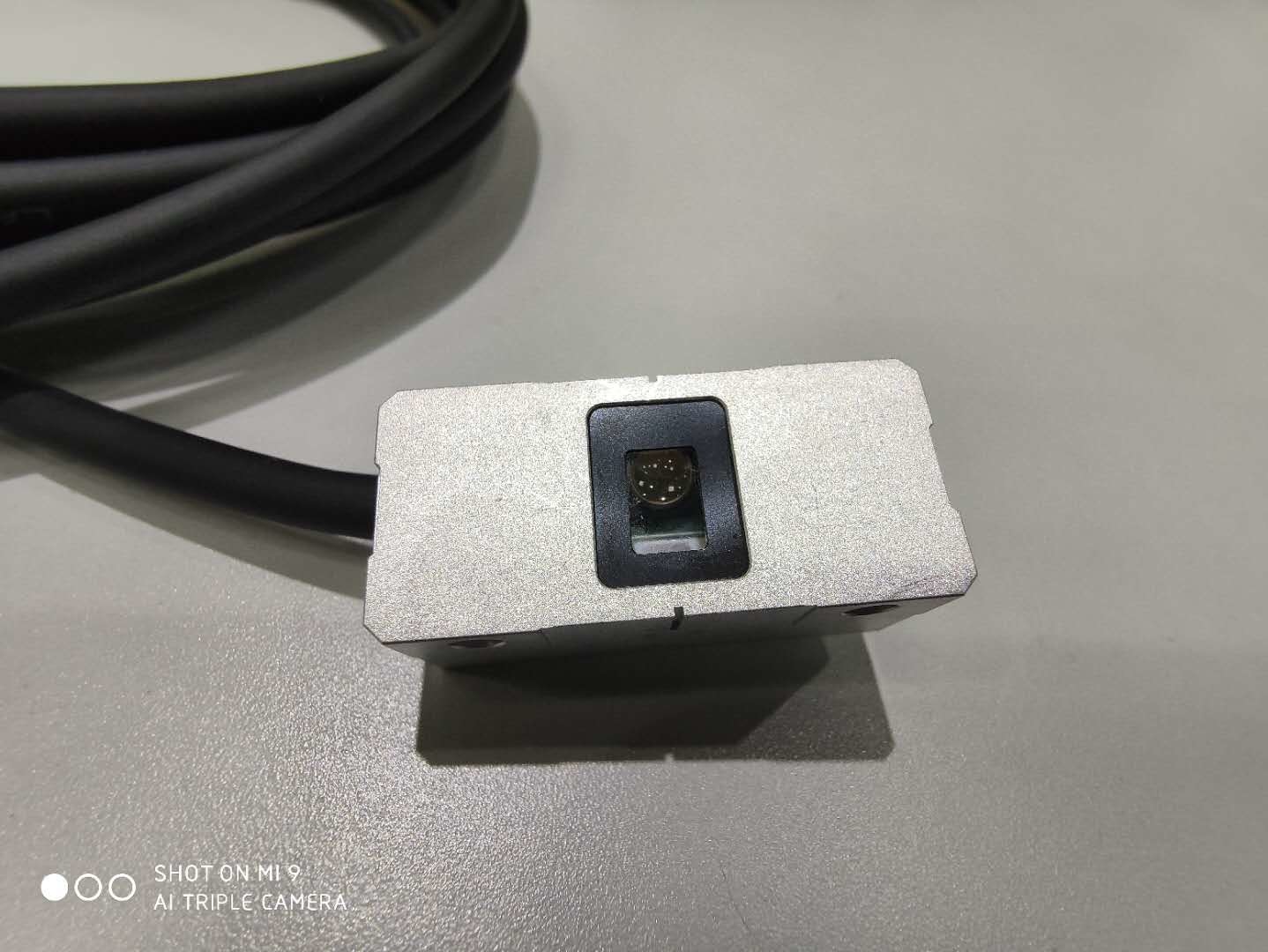

Cabeça de leitura da régua de grelha da série RU2

Cabeça de leitura de régua de grelha de alta precisão, concebida para fornecer feedback para medições lineares com resolução efetiva de 20 nm.Utiliza tecnologia avançada de digitalização de campo único com ganho automático e correção de desvio para desempenho superior em aplicações de alta precisão.

Tecnologia Avançada de Análise

Análise de campo único com elevada resistência à poluição

A cabeça de leitura RU2 emprega a avançada tecnologia de digitalização de campo único de grande área da LAMOTION.Iluminação de feixe paralelo e sensor de digitalização de campo único proporcionam um desempenho excepcional mesmo em ambientes contaminados.

Resistência à poluição

Quando se utiliza uma régua de grelha de aço inoxidável RUS, a cabeça de leitura RU2 mantém a precisão de medição dentro de dezenas de nanômetros, mesmo quando contaminada por poeira, tinta e arranhões.

Especificações técnicas

Dimensões físicas

L: 36 mm × largura: 16,4 mm × altura: 14,3 mm

Peso: cabeça de leitura: 15 g, cabo: 35 g/m

Desempenho

Resolução: 20nm (SinCos 1Vpp)

Precisão: ±5μm (RUS Grating ruler)

Velocidade máxima: 12 m/s

Eletrodomésticos

Potência: 5V±10% 150mA

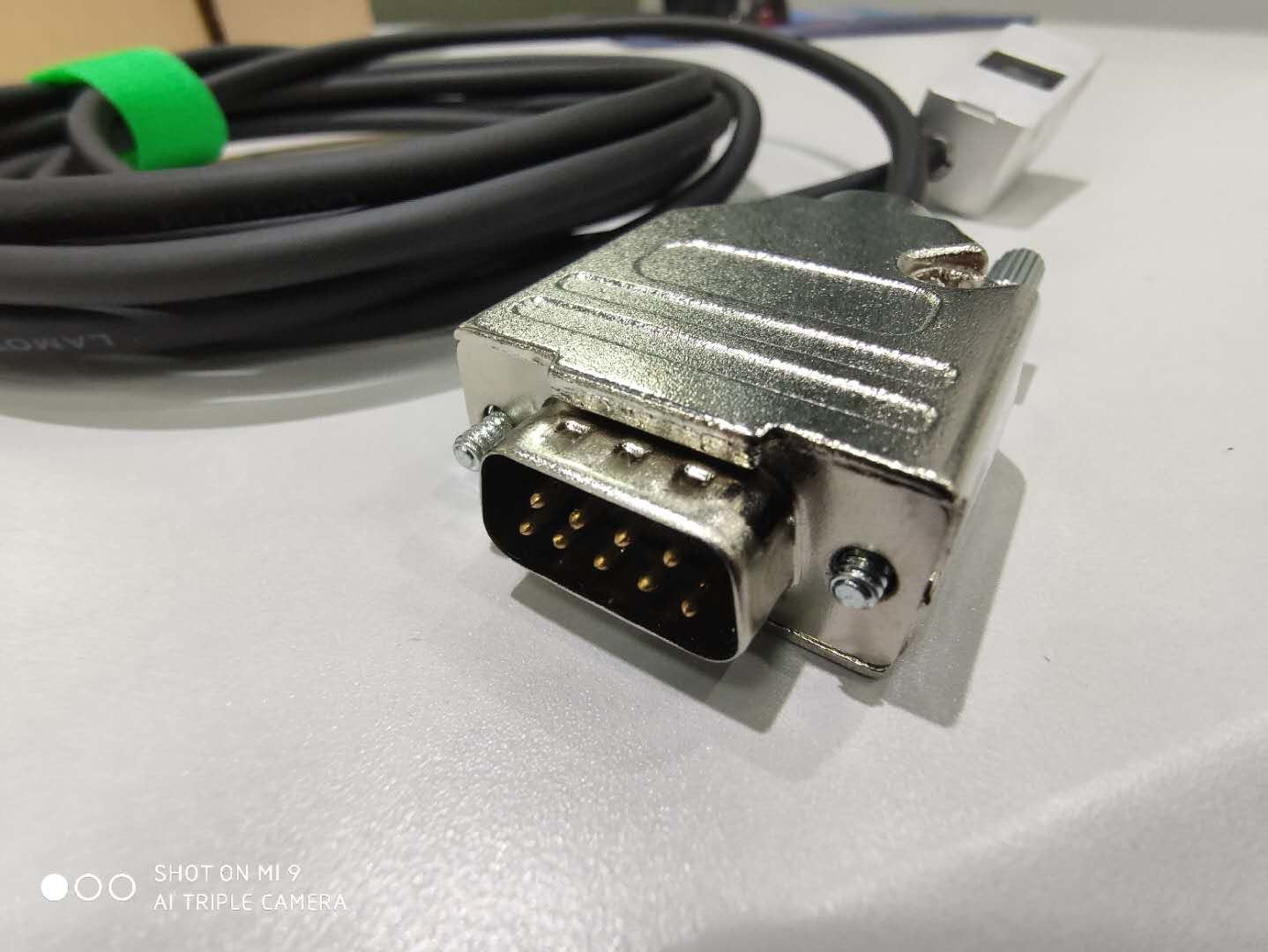

Conector: D-sub 15 Pin Macho

Output: TTL diferencial ou SinCos 1Vpp

Requisitos ambientais

Parâmetro	Especificações
Temperatura de funcionamento	-10°C ~ +70°C
Umidade de trabalho	RH < 95% (não condensado)
Segmentação	IP40
Temperatura de armazenamento	-20°C ~ +85°C
Umidade de armazenamento	RH < 95% (não condensado)

Características fundamentais

Resolução máxima de 50 nm com forte capacidade anti-poluição
Tecnologia de varredura de campo único de grande área que varre simultaneamente mais de 100 linhas de rede
Alta largura de banda com baixo erro de subdivisão através de um ADC de alta velocidade incorporado
Controle automático avançado do ganho e correcção automática do desvio
Indicador multicolor para a intensidade do sinal e o estado da instalação
Sinais de origem e de limite do REF integrados
Interfaces de sinal SinCos 1Vpp e TTL diferencial

Parâmetros do sinal

Output TTL diferencial

Parâmetro	Especificações
Localização do sinal	2 sinais diferenciais A e B
Origem da referência	1 sinal diferencial Z
Nível de sinal	RS-422 (TIA/EIA-422-B)
Nível elevado de produção	≥ 2,4 V @ 20 mA de corrente de saída
Nível baixo de produção	Corrente de saída ≤ 0,4 V @ 20 mA

SinCos 1Vpp de saída

Parâmetro	Especificações
Localização do sinal	Sin sinal e Cos sinal
Origem da referência	1 sinal diferencial REF
Nível de sinal	0.6V~1.2V (típico 1Vpp)
Ângulo de fase	Ângulo de 90°±1° do elétron

Velocidade vs Resolução

Resolução de saída	Frequência do relógio	Velocidade máxima
1 μm	10M	12 m/s
0.5 μm	12M	10 m/s
0.2 μm	12M	4 m/s
0.1 μm	8M	2 m/s
50 nm	4M	1m/s

Interface de ligação

Número de pin	Função	Número de pin	Função
PIN 1	TTL diferencial A+ / SinCos 1Vpp Sin+	PIN 9	TTL diferencial A- / SinCos 1Vpp Sin-
PIN 2	TTL diferencial B+ / SinCos 1Vpp Cos+	PIN 10	TTL diferencial B- / SinCos 1Vpp Cos-
PIN 3	TTL diferencial Z+ / SinCos 1Vpp Ref+	PIN 11	TTL diferencial Z- / SinCos 1Vpp Ref
PIN 5	Leitor pronto.	PIN 14	+5V
PIN 6	Limite	PIN 15	0V
PIN 7	+5V	PIN 8	0V, blindagem interna

Indicadores do sistema

A luz de indicador multicolor fornece status em tempo real do sinal, origem e condições de limite para fácil instalação e ajuste.

Significados dos indicadores

Indicador	Significado
Luzes vermelhas acesas durante 0,5 segundos	Posição de origem detectada
Luz vermelha pisca duas vezes	Erro de fase de origem ou velocidade muito rápida
