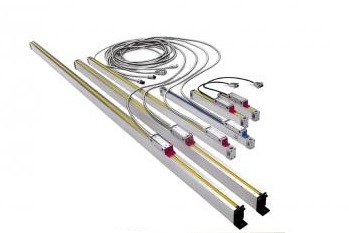

Escala linear óptica com precisão de 0,0001 mm / TTL e saída de sinal 422 para VMM, torno e EDM

Optical Linear Scale with 0.0001mm Precision / TTL and 422 Signal Output for VMM, Lathe, and EDM

Informação Básica

Lugar de origem:	China
Marca:	UNIMETRO
Número do modelo:	UJC

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	caixa de papel
Tempo de entrega:	5 dias do trabalho
Termos de pagamento:	T/T.
Habilidade da fonte:	200 pelo mês

Melhor preço contacto

Informação detalhada

Distância da raspagem:	20um(0,02mm), 10um(0,01mm)	Sistema de medição de grade:	Sistema de medição infravermelho tipo projeção, comprimento de onda infravermelha: 800nm
Velocidade máxima de trabalho:	20m/min(1um), 60m/min(5um)	Sinal de saída:	TTL, RS422, ~1Vpp
Tensão de trabalho:	5V±5%CC, 12±5%DV, 24V±5%CC	Ambiente de Trabalho:	Temperatura: -10-45°C, umidade≦90%
Destacar:	escala digital linear , codificador linear ótico

Descrição de produto

Escala linear óptica com precisão de 0,0001 mm

TTL e 422 saída de sinal para VMM, torno e EDM

O sistema de transdutor linear da série UJ fornece leitura de posição precisa para aplicações de movimento linear em máquinas-ferramenta e instrumentos de medição.Estas escalas lineares ópticas oferecem uma precisão excepcional para aplicações industriais exigentes.

Visão geral do produto

As nossas escalas lineares foram concebidas para a medição precisa da posição em estruturas de orientação de movimento linear.são ideais para a adaptação de máquinas-ferramenta e aplicações de instrumentos de mediçãoOs serviços OEM e ODM estão disponíveis para atender às necessidades específicas.

Modelos disponíveis

Máquinas de medição:Série UJCXF, UJCXE, UJCXFS, UJCXH
Máquinas-ferramentas:Série UJCXF, UJCXFS, UJCXE, UJCXK, UJCXG, UJCXGL
Máquinas de injecção de plástico:UJCXEP
MDE e aplicações especiais:Sensores personalizados para MDE, máquinas de pequenos furos e aplicações de corte de fios

Especificações técnicas

Modelo	Resolução	Distância de viagem	Velocidade máxima	Sinais de saída
O número de unidades de controlo é o seguinte:	1 μm	50-600 mm	20 m/min	TTL, RS422, ~1Vpp
O número de veículos aéreos	5 μm	50-600 mm	60 m/min
UJCXH	1 μm	50 a 500 mm	20 m/min
UJCXE1	1 μm	50-1000 mm	20 m/min
UJCXE5	5 μm	50-1000 mm	60 m/min
J.U.C.X.G.	1 μm	50-3000 mm	20 m/min
J.U.C.X.G5	5 μm	50-3000 mm	60 m/min
UJCXGL5	5 μm	3000-6000 mm	60 m/min

Especificações adicionais:
Distância de grelha: 20 μm (0,02 mm), 10 μm (0,01 mm)
Sistema de medição: infravermelho de projeção (800 nm de comprimento de onda)
Voltagem de trabalho: 5V±5%DC, 12V±5%DC, 24V±5%DC
Ambiente de funcionamento: temperatura -10°C a 45°C, umidade ≤ 90%

Exemplo de aplicação

As escalas lineares da série UJC instaladas numa máquina de medição da visão:

Informações sobre a empresa

Os nossos clientes e agentes

Perguntas Frequentes

P1: É uma fábrica ou uma empresa comercial?

A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.

P2: O que a sua empresa fabrica principalmente?

A2: Especializamo-nos em máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos de medição de precisão relacionados.

Q3: Como escolher a especificação adequada?

A3: A nossa equipa profissional irá recomendar especificações adequadas com base na sua variedade de produtos e requisitos de medição.

Q4: Você aceita serviço personalizado?

R4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas do cliente.

Q5: Qual é o seu período de garantia?

A5: Oferecemos um período de garantia de 1 ano. Os nossos produtos apresentam qualidade estável com melhorias em componentes duráveis para um desempenho confiável.
