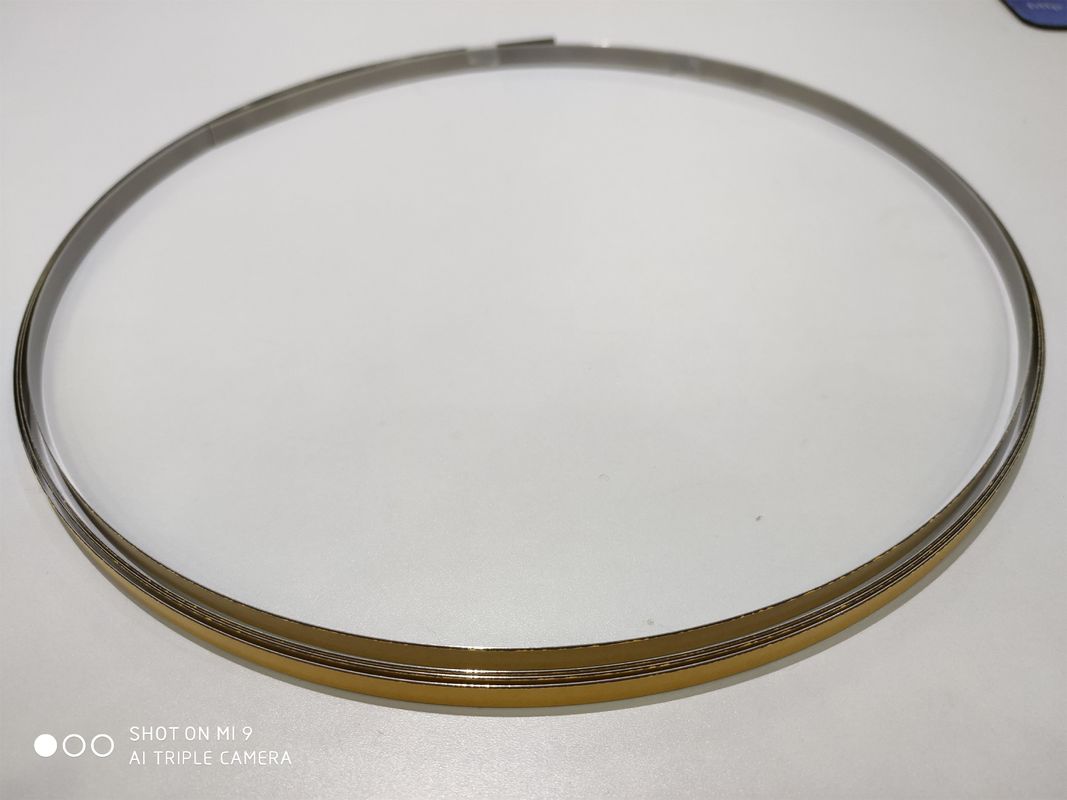

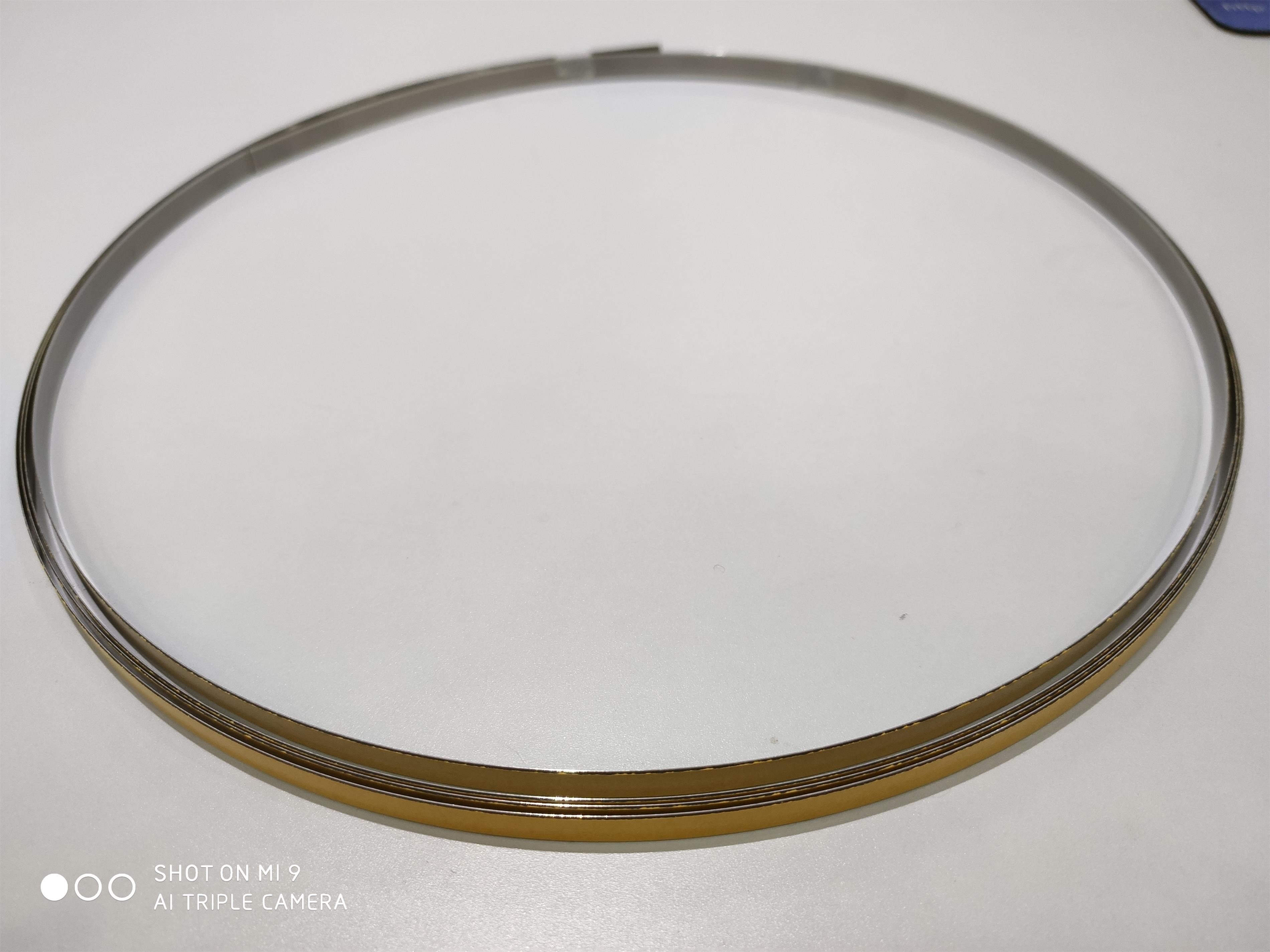

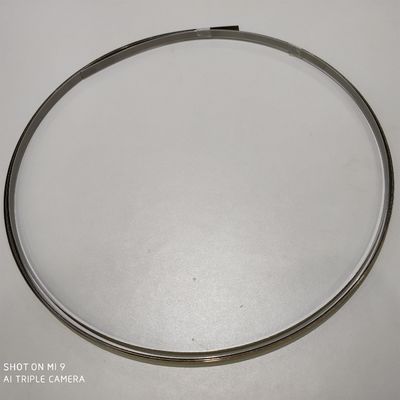

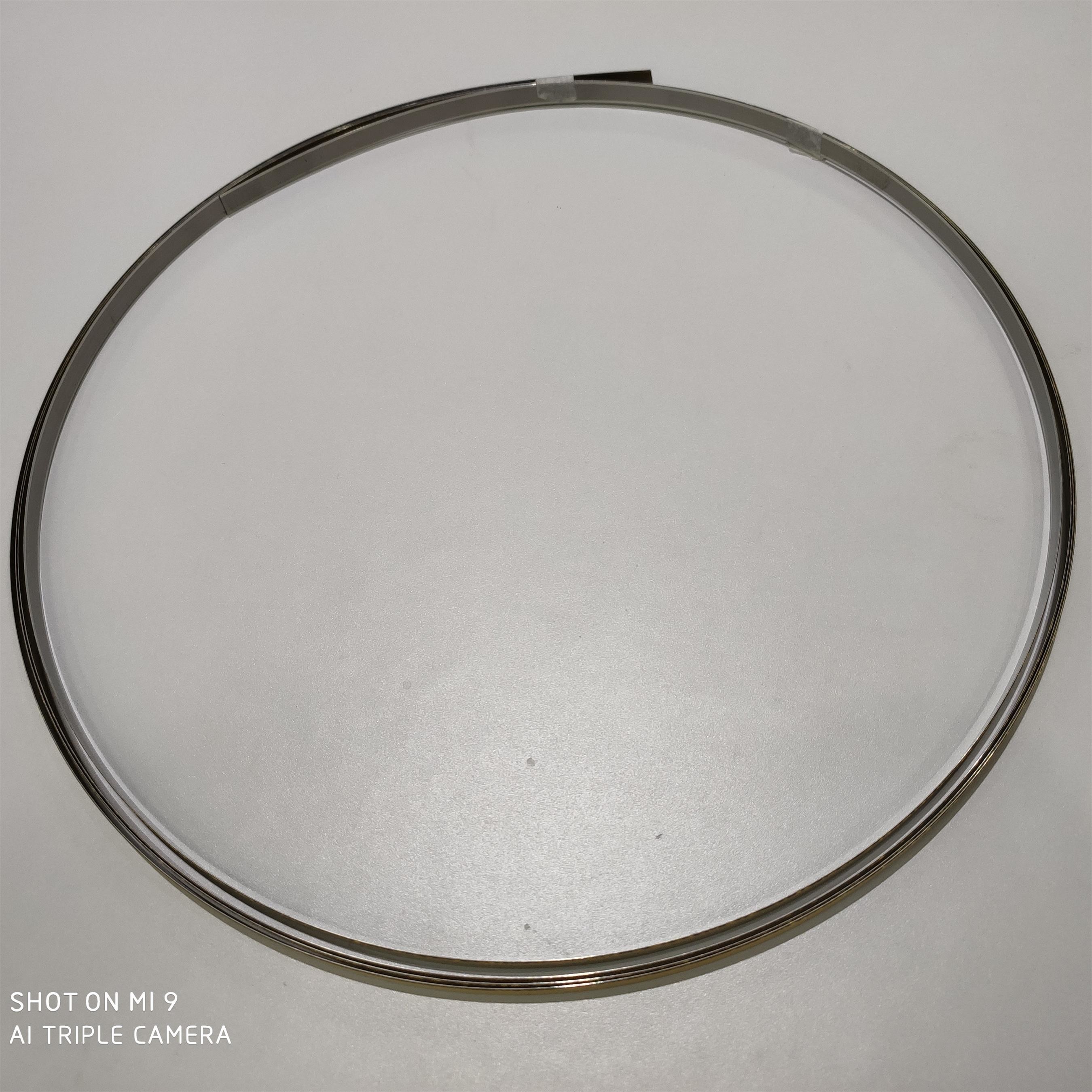

Escala linear óptica incremental com resolução de 20μm/régua de portão de aço tipo aberto para instrumentos de medição

Incremental Optical Linear Scale with 20μm Resolution / Open-Type Steel Gate Ruler for Measuring Instruments

Informação Básica

Lugar de origem:	China
Marca:	UNIMETRO
Número do modelo:	SD2

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	Box

Melhor preço contacto

Informação detalhada

Precisão:	+-5um/m	Alta linearidade:	+-2,5um/m
Tamanho pequeno:	Espessura * largura (0,2 mm * 8 mm)	Baixo Coeficiente de Expansão:	10,5um/m/℃
Instalação expressa:	Fornece ferramentas de régua, régua de barra com cola traseira	Excelente material.:	Resistência à corrosão, alta dureza
Tamanho longo:	Pode fornecer personalização de super comprimento de 50m
Destacar:	escala digital linear , codificador linear ótico

Descrição de produto

Escala linear óptica incremental com resolução de 20 μm

Regal de porta de aço de tipo aberto para instrumentos de medição

Visão geral do produto

A régua de grelha RUS é uma régua de grelha incremental de 20 μm projetada para fornecer feedback para medições lineares de alta precisão.Utiliza a tecnologia avançada de marcação de linhas de grelhas de interferência da UNIMETRO, com erro de linha de grade controlado abaixo de 40 nm. Construído a partir de aço inoxidável especial de alta resistência, resistente à corrosão para garantir desempenho estável a longo prazo.

Características do sistema

RUS Alta precisão de aço inoxidável portão de regra características:

Alta precisão: ± 5 μm/m
Baixo coeficiente de expansão: 10,5 μm/m/°C
Alta linearidade: ±2,5 μm/m

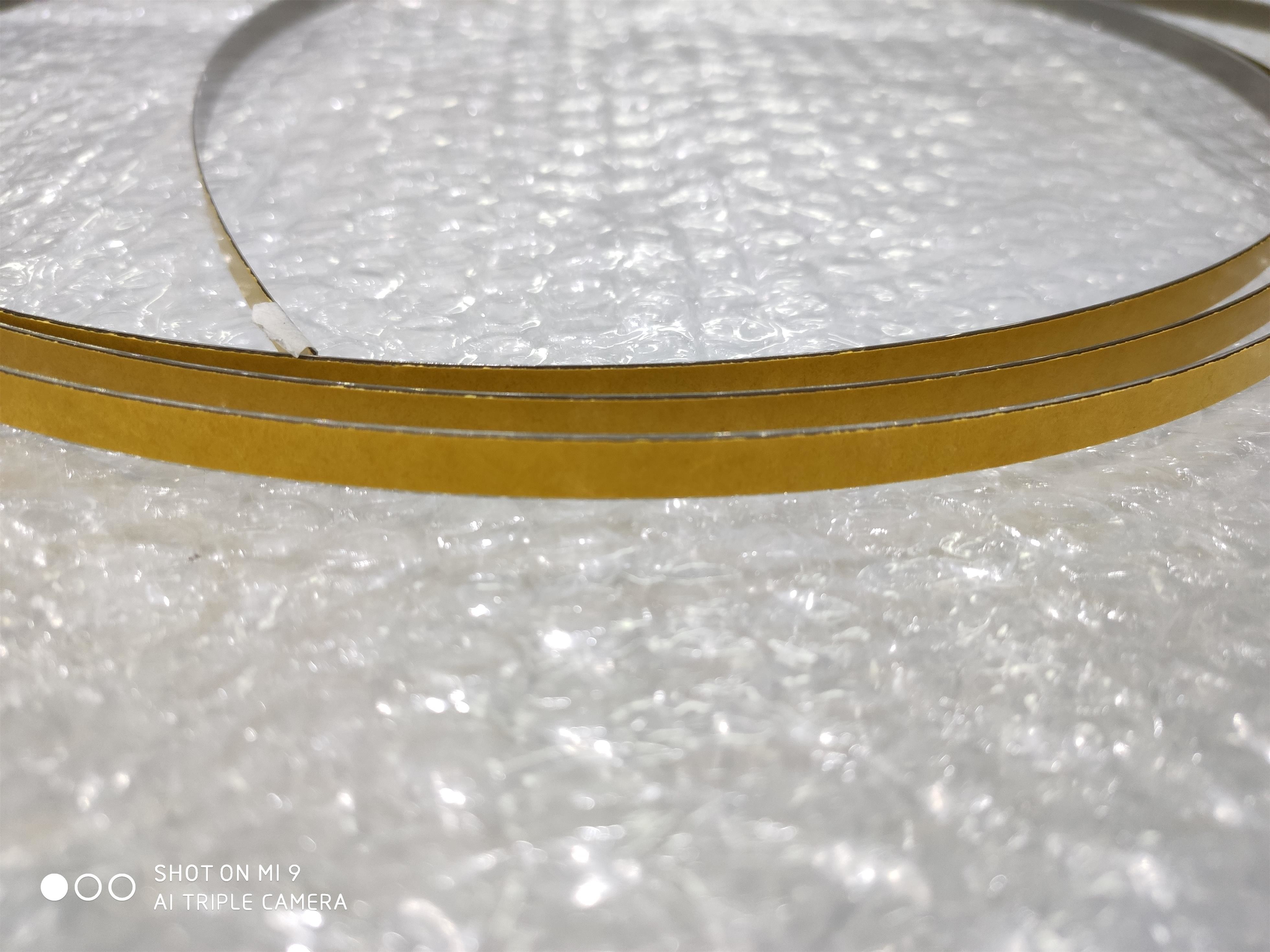

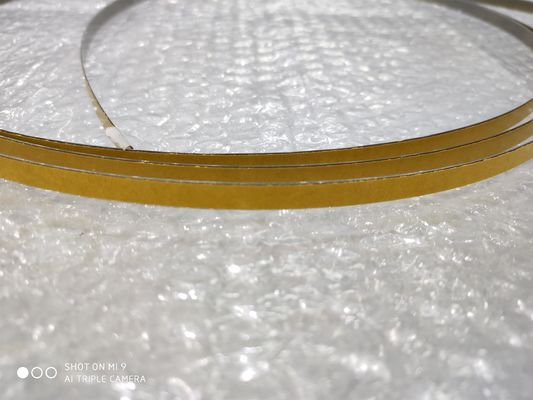

Instalação rápida: Inclui fita adesiva, adesivo de apoio para montagem rápida
Tamanho compacto: 0,2 mm de espessura × 8 mm de largura
Materiais de qualidade superior: resistentes à corrosão, de alta dureza
Ultra Long Size: até 50m de comprimento de encomenda disponível

Desempenho do leitor RU2

Parâmetro	Especificações
Resolução	Digital: 1 μm, 0,5 μm, 0,2 μm, 0,1 μm, 20 nm, 50 nm Simulação: 20 μm
Frequência mínima do relógio do contador	1M, 2,5M, 5M, 10M
Velocidade máxima	12m/s (dependendo da resolução e da contra-frequência)
Erro de subdivisão eletrónica	40 nm
Controle automático do ganho	- Sim, sim.

Especificações técnicas

Especificações	Valor
Coeficiente de expansão térmica	10.5 μm/m/°C
Tipo de régua de grade	Tipo incremental
Peso	120,6 g/m
Pico	20 μm
Materiais	Aço inoxidável de alta resistência
Precisão	± 5 μm/m
Linearidade	±2,5 μm/m (disponível uma correção de dois pontos)
Tamanho	H 0,2 mm × 8 mm de largura
Tamanho do adesivo	H 0,1 mm × 6 mm de largura
Duração do abastecimento	100 mm~50 m
Temperatura de funcionamento	0°C ~ 70°C
Umidade de trabalho	RH < 95% (não condensado)
Temperatura de armazenamento	-20°C~70°C
Umidade de armazenamento	RH < 95% (não condensado)

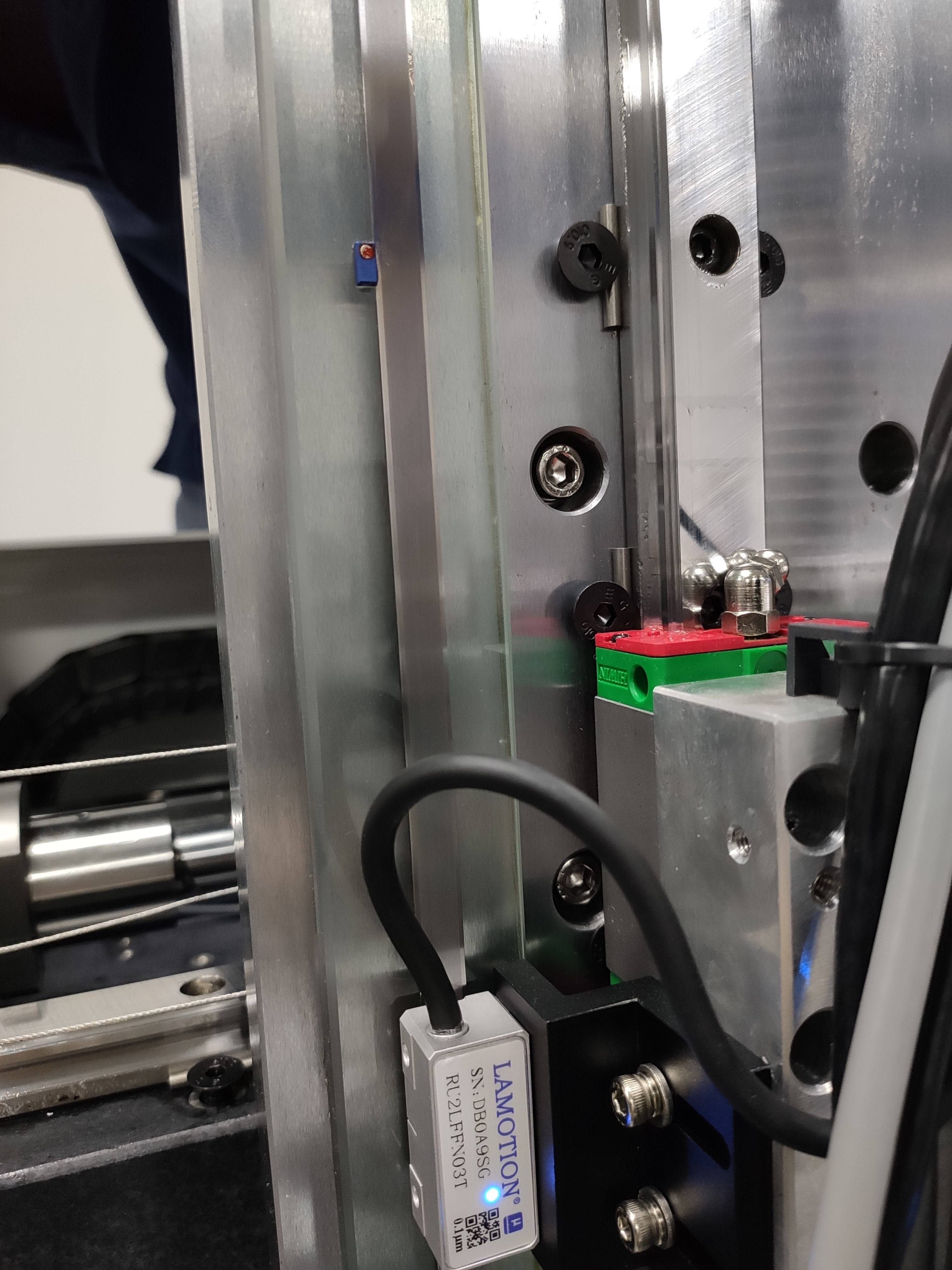

Exemplos de aplicação

Perguntas Frequentes

P1: É uma fábrica ou uma empresa comercial?
A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.

P2: O que a sua empresa fabrica principalmente?
A2: Especializamo-nos em máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos relacionados.

Q3: Como escolher a especificação adequada?
A3: A nossa equipa profissional irá recomendar instrumentos de medição adequados com base na sua variedade de produtos e requisitos de medição.

Q4: Você aceita serviços personalizados?
A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.

Q5: Qual é o seu período de garantia?
R: Os nossos produtos vêm com uma garantia de 1 ano.
