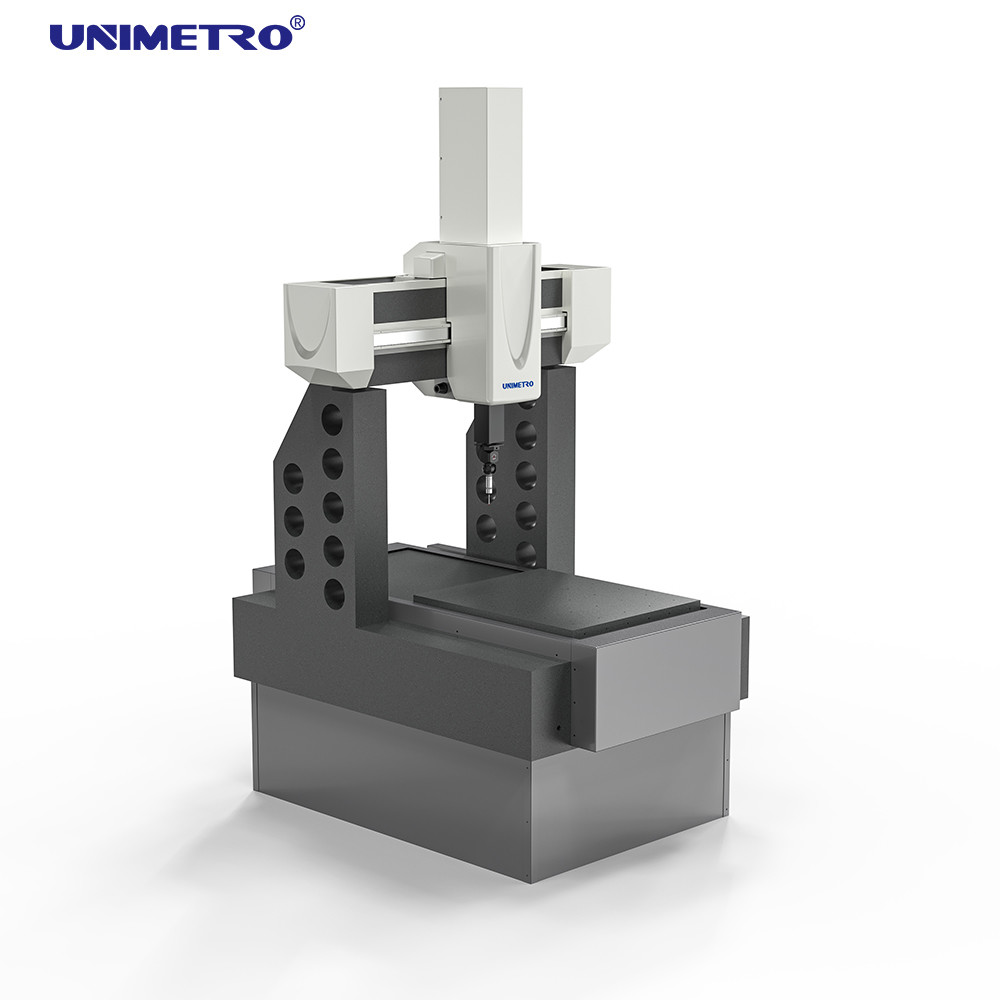

Máquina de medição de coordenadas 3D automatizada OEM para CAD Comparação com régua de grade de alta precisão

A Máquina de Medição de Coordenadas 3D tipo ponte adota um design simplificado, oferecendo excelente custo-benefício para aplicações de usinagem de precisão. Ideal para requisitos de teste em eletrônicos, moldes, eletrodomésticos, peças pequenas automotivas e componentes de aviação.

A plataforma de trabalho em granito serve como base da Máquina de Medição de Coordenadas 3D, com todos os três eixos construídos em material de granito. Isso proporciona propriedades livres de estresse, à prova de ferrugem e resistentes à corrosão, com baixo coeficiente de expansão térmica e deformação mínima induzida pela temperatura. Reduz efetivamente a vibração da máquina e melhora o desempenho geral.

Apresenta transmissão por fricção em todos os três eixos com um sistema de transmissão estável de "desvio de autocorreção". A estrutura "fixa + micro suspensão" garante transmissão paralela ao trilho guia, mantendo a estabilidade de precisão e a consistência do movimento. Proporciona proteção aprimorada contra colisão para uma operação mais segura.

Utiliza réguas de grade de alta precisão Renishaw com resolução variando de 0,1µm a 20nm. A reputação global da Renishaw garante qualidade e serviço pós-venda confiável para todos os componentes do sistema de coordenadas.

A Máquina de Medição de Coordenadas 3D da série Helium é projetada especificamente para indústrias de produtos pequenos e médios, moldes e produtos eletrônicos. Disponível em tamanhos personalizáveis de acordo com os requisitos do cliente. Apresenta design leve, instalação rápida e sem necessidade de fundação.

Rational-DMIS é um pacote abrangente de software integrado de medição 3D desenvolvido com usabilidade amigável para iniciantes e funcionalidade avançada. Construído com um kernel DMIS nativo em conformidade com o padrão ISO ISO 22093:2003, ele estabelece o padrão para software de medição CMM.

Cabeçote Manual MH20I da RENISHAW (Manual)

• Eixo de indexação A: 0°~90° Distância de passo: 15°
• Eixo de indexação B: ±180° Distância de passo: 15°
• Orientação de medição espacial: 168 vezes
• Repetibilidade posicional: 1,5µm

Cabeçotes de Sonda Motorizados PH20MT da RENISHAW

• Repetibilidade de posição: +0,5 µm
• Passos de posicionamento: Ilimitados
• Eixo rotativo: 360°
• Eixo oscilante: 0°-115°
• Número total de posições: Incontáveis
• Temperatura operacional: 10-40°C

PH10T da RENISHAW

Compatível com qualquer sonda e haste de extensão com interface de rosca M8 (alongamento máximo permitido de até 300mm).

Usado principalmente para medir gabinetes, quadros, engrenagens, cames, engrenagens helicoidais, parafusos sem fim, lâminas, curvas e superfícies curvas em máquinas, automotivo, aviação, militar, móveis, protótipos de ferramentas e outras indústrias de peças pequenas a médias e moldes.

Também aplicável nas indústrias de eletrônicos, hardware e plásticos para detecção precisa de dimensões, forma e tolerâncias de forma de peças. Capaz de tarefas de inspeção de peças, medição de forma e controle de processo.
