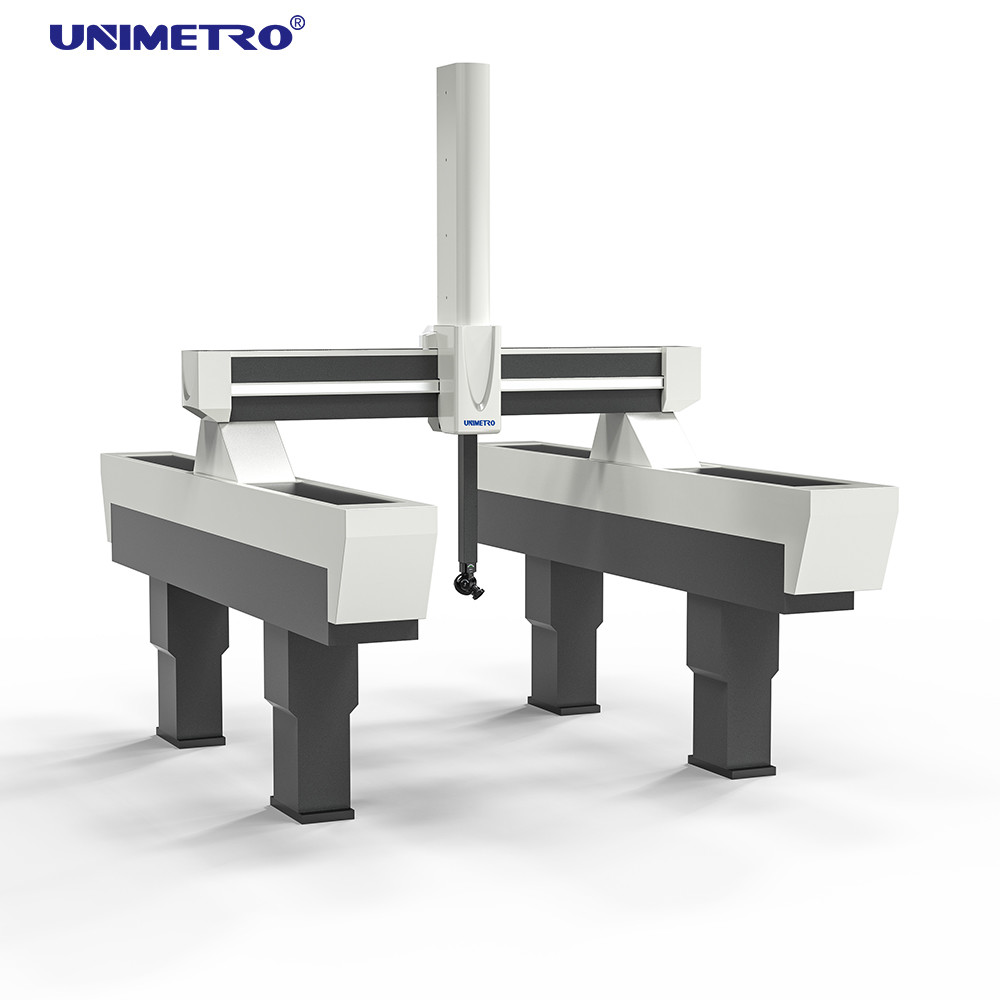

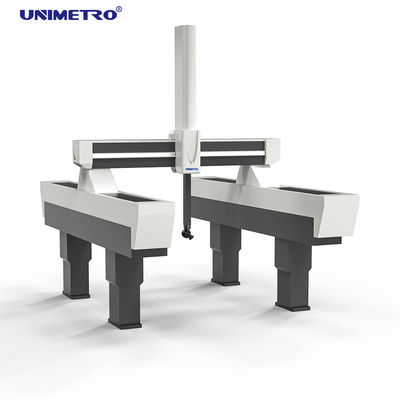

Máquina de medição de coordenadas 3D de ultra-alta precisão de 1,1 µm

A máquina de medição por coordenadas 3D da série Metroking representa o culminar de uma vasta experiência no desenvolvimento e fabricação de máquinas de medição de alta precisão. Aprovada por vários setores, esta série tornou-se um modelo de referência na indústria de medição de alta precisão.

Ideal para medição de peças de alta precisão e digitalização de curvas, a série Metroking também é adequada para instituições oficiais e aplicações de medição de peças padrão.

• Construído em granito com design de elementos finitos e estrutura de pórtico
• Estrutura totalmente fechada com viga transversal de granito, base de máquina integrada, mesa de trabalho de coluna e eixo Z
• Apresenta alta estabilidade, baixa deformação e excelente estabilidade térmica

• Sistema de três eixos usando acionamento por correia de engrenagem síncrona de fio de aço macio avançado
• Operação sem ruído com posicionamento rápido e longo ciclo de vida
• O eixo Y utiliza sistema de acionamento de guia em cauda de andorinha DUO
• Acionamento centralizado com escalas lineares de alta precisão instaladas centralmente
• Minimiza o deslocamento do movimento do eixo e o erro Abbe

• Servomotores de alta potência para desempenho superior de controle de movimento
• Capacidades aprimoradas de aceleração, frenagem e corrida rápida
• Sistema de ar avançado com equilíbrio de ar no eixo Z para maior precisão de posicionamento
• Sistema de filtro preciso de três estágios para maior vida útil da guia
• Cabo de alimentação e cabo de reboque de alto desempenho para estabilidade eletrônica

O controlador avançado da série Renishaw UCC fornece controle universal para a máquina de medição por coordenadas 3D.

A série Metroking é compatível com sondas de disparo de linha completa, sondas de varredura do tipo contato, sondas de varredura de linha a laser, cabeças de varredura de pontos de alta precisão e cabeças de medição de visão óptica digital CCD de alta resolução da série LV. Isso permite varredura de curvas complicadas de alta precisão e alta velocidade (engenharia reversa) e medição sem contato de alta precisão e microdimensões.
