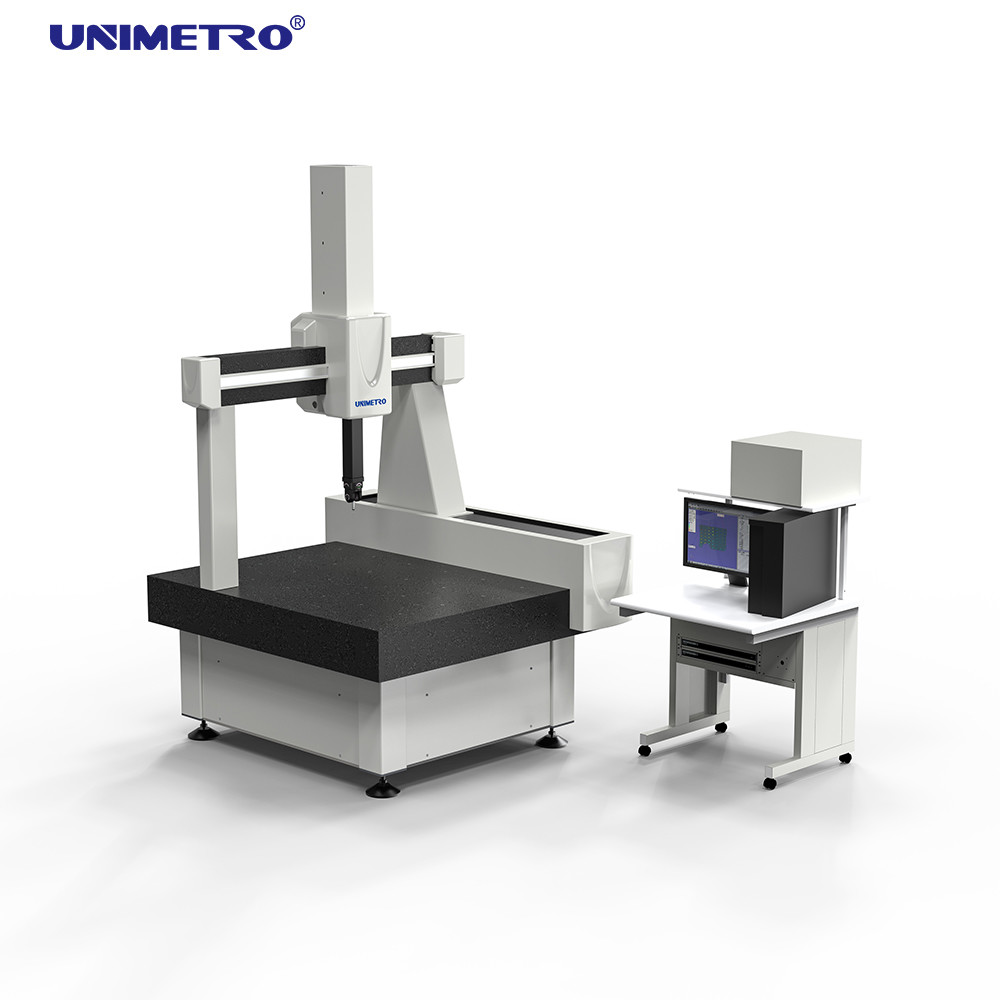

Máquina de medição por coordenadas 3D da série Helium com base de mármore
CMM 3D totalmente automático de alta precisão
"Helium" representa a máquina de medição da mais alta precisão totalmente desenvolvida e projetada pela UNIMETRO. Cada componente passa por uma seleção rigorosa durante a fabricação, garantindo uma integração perfeita e oportuna durante a montagem. Todas as máquinas de medição são aceitas de acordo com os padrões ISO 10360-2, utilizando dois procedimentos de aceitação padronizados com medição a laser de ultraprecisão e medidas sólidas certificadas pelo DKD.
Especificações Técnicas
| Parâmetro | Especificação |
|---|
| Área de Medição | X = 813 mm, Y = 1220 mm, Z = 710 mm |
| Dimensões Gerais | 1350 × 1580 × 2680 milímetros |
| Peso máximo da peça | 1200kg |
| Peso da máquina | 2600kg |
| MPEe | ≤ 1,8+L/350 (μm) |
| MPEP | ≤ 2,5μm |
| Resolução de escala | 0,5μm |
| Velocidade máxima 3D | 550 mm/s |
| Aceleração 3D Máxima | 700 mm/s |
Principais vantagens
Amortecimento de vibração passivo duplo patenteado
Integrado diretamente na estrutura da máquina, este sistema permite a colocação perto da produção sem a necessidade de fundações especiais, combatendo eficazmente a vibração de máquinas e veículos de transporte próximos.
Mesa de trabalho em granito de alta qualidade
Fabricado com granito natural de alta precisão, pesado e estável do "Mount TAI", proporcionando amortecimento de vibração superior e desempenho aprimorado da CMM.
Guias fechadas em todos os eixos
Protege as guias contra danos, sujeira e influências térmicas diretas, tornando a máquina adequada para ambientes empoeirados e variações de temperatura.
Transmissão de "retificação automática" de fricção
Utiliza estrutura de "suspensão fixa + micro" para garantir o paralelismo da transmissão com guias, resultando em uma operação amplamente livre de manutenção.
Componentes-chave importados
Todas as peças críticas, incluindo servomotores, sistemas de transmissão e sistemas pneumáticos, são provenientes de marcas renomadas para garantir precisão e vida útil ideais.
Balança Óptica RENISHAW
Apresenta escalas ópticas RENISHAW de alta precisão com resolução de 0,05μm para precisão de medição superior.
Maneira de guia surround de rolamento de ar
A estrutura cercada de quatro lados com vários reguladores de pressão de ar e o design de rolamento pneumático anular garantem a estabilidade do instrumento durante o movimento.
Tecnologia de pequenos furos
Cria zonas condensadas entre os rolamentos de ar e orienta formas para compensar o calor do atrito do movimento, melhorando a estabilidade térmica e a precisão a longo prazo (consumo de ar: 150NL/Min).
Software de medição
Racional-DMIS- Um pacote abrangente de software de medição 3D desenvolvido com kernel DMIS nativo (padrão ISO 22093:2003). Projetado para usuários iniciantes e avançados, ele fornece funcionalidade padronizada de software de medição CMM com curvas de aprendizado fáceis e recursos poderosos.
Sistema de Sonda
Cabeça de sonda motorizada PH20MT da RENISHAW
O PH20 representa tecnologia inovadora de cinco eixos adaptada para aplicações de disparo em diversas especificações de CMM. Sua capacidade de posicionamento contínuo permite a medição ideal da peça com requisitos mínimos de substituição da sonda.
| Parâmetro | Especificação |
|---|
| Repetibilidade da posição | +0,5 μm |
| Etapas de posicionamento | Ilimitado, arbitrário |
| Eixo Rotativo | +360° |
| Eixo oscilante | 0° - 115° |
| Número total de posições | Incontáveis |
| Temperatura Operacional | 10-40℃ |
Configuração da Sonda: Módulo TP20 SF; Conjunto de sonda M2
| Número | Nome | Especificações | Quantidade |
|---|
| A-5004-7585 | Haste de extensão da sonda | 10mm | 2 |
| A-5004-7586 | Haste de extensão da sonda | 20mm | 2 |
| A-5000-7806 | Sonda de bola | Φ1×10mm | 2 |
| A-5000-3603 | Sonda de bola | Φ1×20mm | 2 |
| A-5000-3604 | Sonda de bola | Φ1×10mm | 2 |
| A-5000-4161 | Sonda de bola | Φ1×20mm | 2 |
| A-5000-2286 | Sonda de bola | Φ1×50mm | 1 |
| Chave de sonda | | 2 |
| Total: | 8 tipos, 15 peças |
