Informação detalhada

Profundidade de campo:	50mm	Largura mínima do laser:	40mm
Largura do laser do máximo:	50mm	Distância de trabalho padrão:	115 mm
Única linha densidade de Sanning:	768points/line	Velocidade de medição de varredura:	10752points/sec
Precisão de medição de varredura:	25 um	Distância mínima de medição de varredura dos pontos:	0,06 mm
Destacar:	máquinas de medição coordenadas , máquina de medição coordenada óptica

Descrição de produto

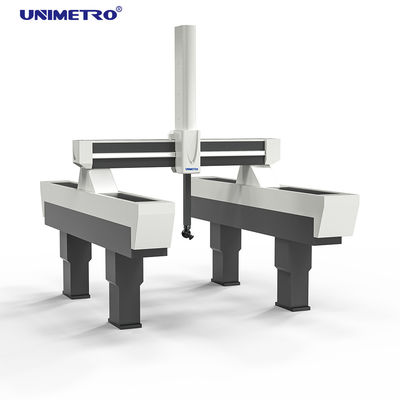

Máquinas e sistemas de medição por coordenadas 3D para engenharia reversa de scanner a laser

Tecnologia avançada de medição de imagens 3D

Em comparação com a medição tradicional de imagens 2D, nossos sistemas de medição de imagens 3D podem medir contornos de bordas 3D e recursos 3D, representando um desenvolvimento revolucionário na tecnologia de medição de contornos.

Princípio de Medição

O scanner a laser LSP50 calcula pontos de borda de objetos através da interseção de contornos de imagens 2D e linhas de laser projetadas no objeto. Conforme mostrado em aplicativos de amostra, o software detecta bordas de círculos por meio de processamento avançado de imagem, enquanto o centro da linha do laser cruza com o círculo, criando pontos de medição precisos P e Q.

Especificações Técnicas do LP550

Parâmetro	Valor	Parâmetro	Valor
Peso	390g	Velocidade de medição de digitalização	10752 pontos/s
Dimensões	145×110×45mm	Velocidade de medição de imagem 3D	1 vez/s
Adaptador	M8, PAA1	Precisão de medição de digitalização	25 μm
Profundidade de campo	50 mm	Precisão de medição de imagem 3D	20 μm (contorno de borda claro)
Largura mínima do laser	0 mm	Digitalização mín. distância de pontos	0,06 mm
Largura máxima do laser	50 mm	Nível laser	Nível 2 (luz vermelha visível)
Distância de trabalho padrão	115 mm	Comprimento de onda do laser	650 nm
Digitalizando densidade de linha única	768 pontos/linha	Temperatura de trabalho	10-40°C

Nota importante:A medição de imagens 3D possui altos requisitos de qualidade da superfície do objeto. Objetos com cores claras e acabamentos foscos (como gesso ou madeira) podem ser medidos diretamente. Outros materiais podem exigir preparação de superfície.

Aplicações de engenharia reversa

Os usuários podem obter dados de borda claros e precisos por meio da função de medição de imagem 3D, fornecendo dados confiáveis para processos de engenharia reversa. Ao combinar a medição de imagens 3D com funções de digitalização a laser, informações completas de curvas, dados de arestas e dados de características de furos podem ser capturados com eficiência.

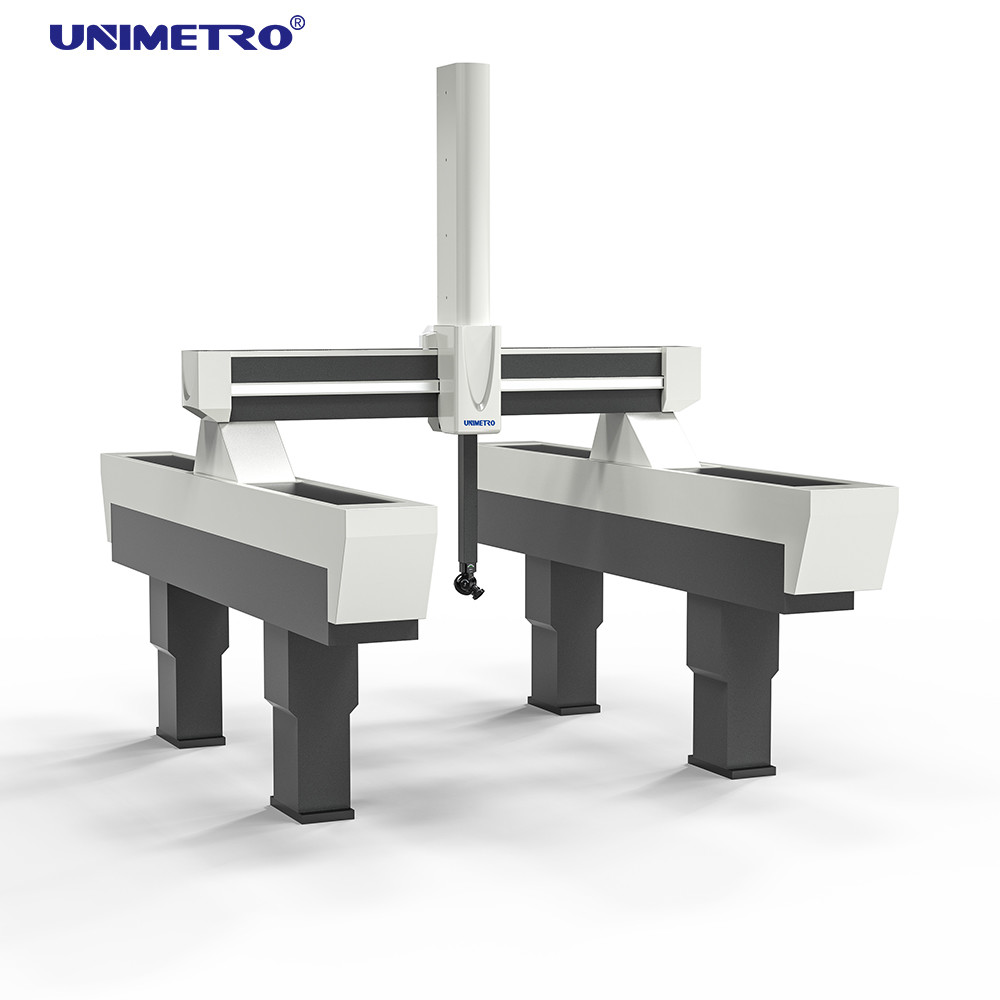

Galeria de produtos

Nossos Clientes e Rede de Distribuição

Perguntas frequentes

Q1: Você é uma fábrica ou empresa comercial?

A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.

Q2: O que sua empresa fabrica principalmente?

A2: Somos especializados na produção de máquinas de medição de visão, máquinas de medição por coordenadas, acessórios CMM e VMM e equipamentos relacionados.

Q3: Como escolher a especificação apropriada?

A3: Compartilhe sua variedade de produtos e requisitos de medição com nossa equipe profissional e recomendaremos especificações adequadas de instrumentos de medição.

Q4: Você aceita serviços personalizados?

A4: Com certeza! Fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas do cliente.

Q5: Qual é o seu período de garantia?

A5: Nossos produtos vêm com garantia de 1 ano. Mantemos altos padrões de qualidade de produto e aumentamos a durabilidade em componentes críticos para um desempenho confiável.

etiqueta:

Lugar de origem:	China
Marca:	UNIMETRO
Certificação:	CE
Número do modelo:	HISCANNER

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	Caso madeira
Tempo de entrega:	dias de trabalho 10
Termos de pagamento:	T/T.
Habilidade da fonte:	3 pelo mês
