Informação detalhada

Tensão de energia:	220 V	Pressão do Ar:	0,7-1.0mpa
Precisão do filtro:	0,3 um	Fornecimento de ar:	³ /min de 0.12-0.45m
Temperatura de trabalho:	18-22°C	Ciclo de hora em hora da temperatura:	1 °C/H
Aceleração 3D máxima:	900 mm/s	Velocidade 3D máxima:	520mm/s
Destacar:	Máquina de medição da indústria 3D do molde , 0.1um máquina de medição da definição 3D , máquina de medição da coordenada de 220V 3D

Descrição de produto

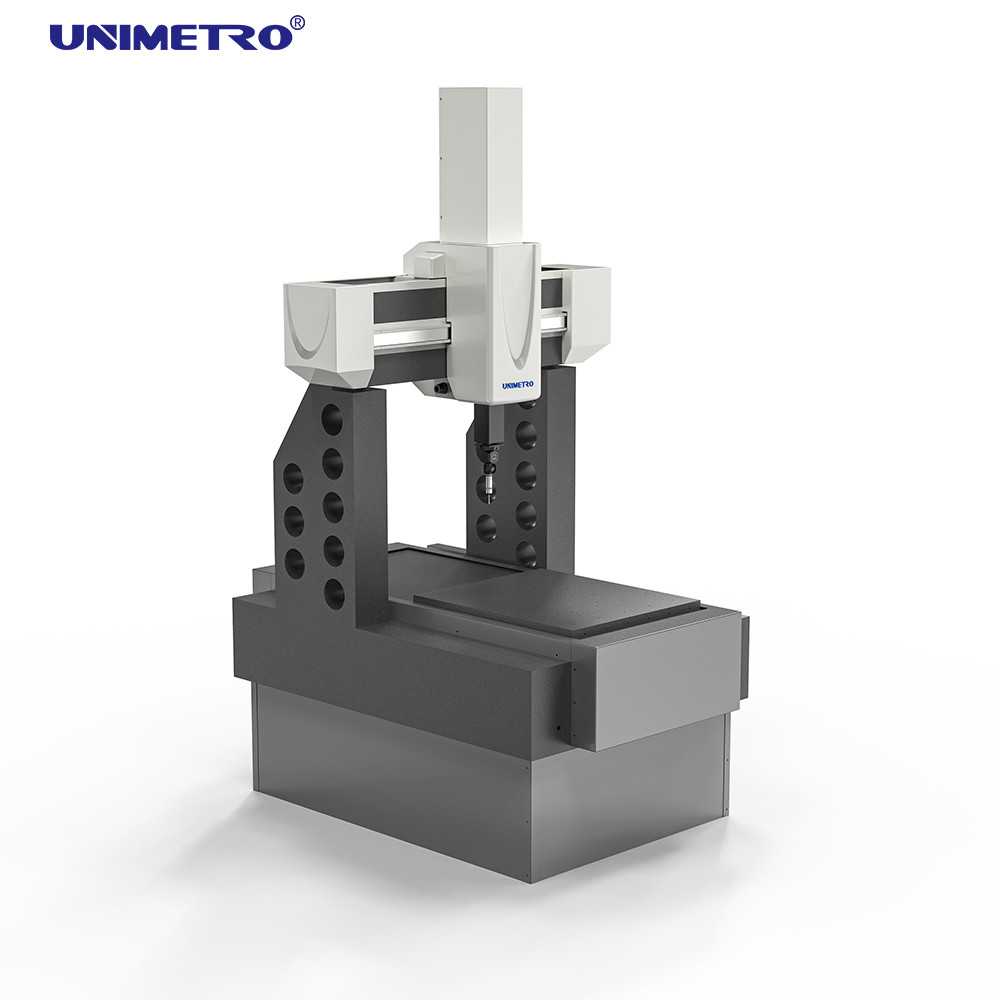

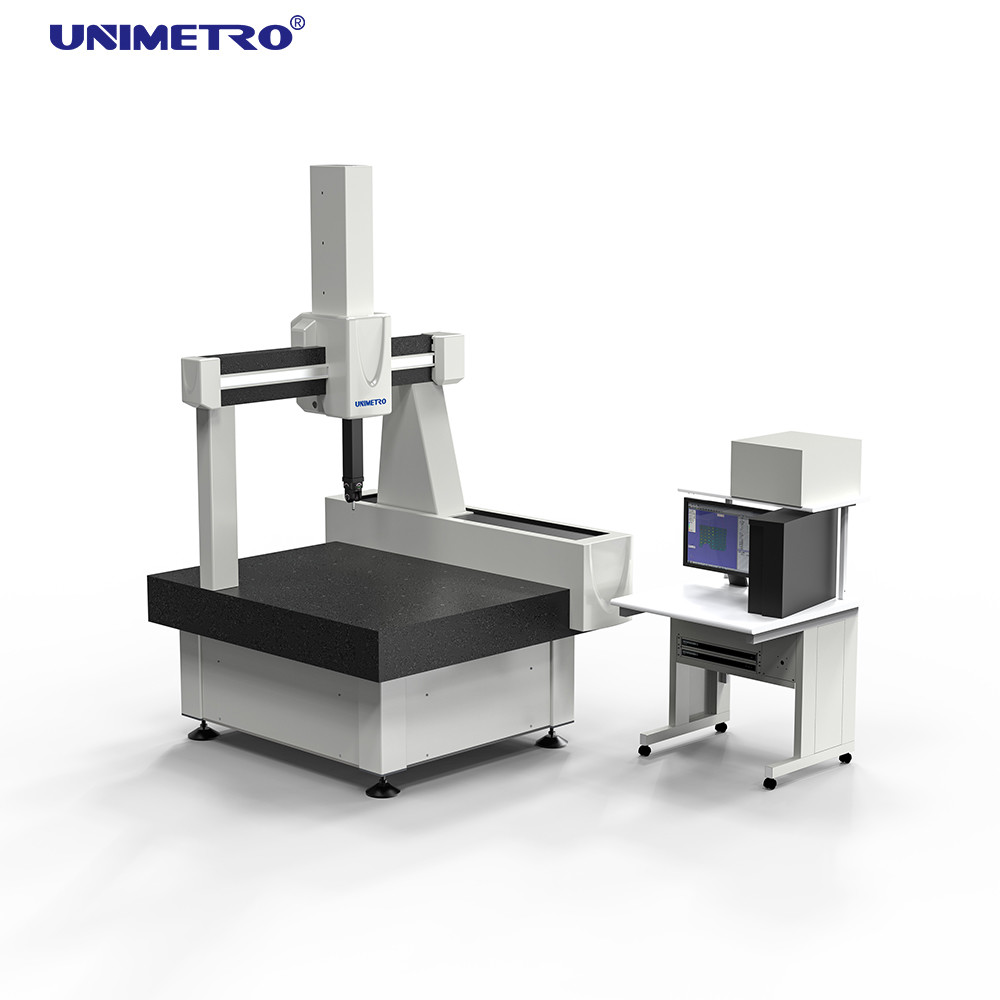

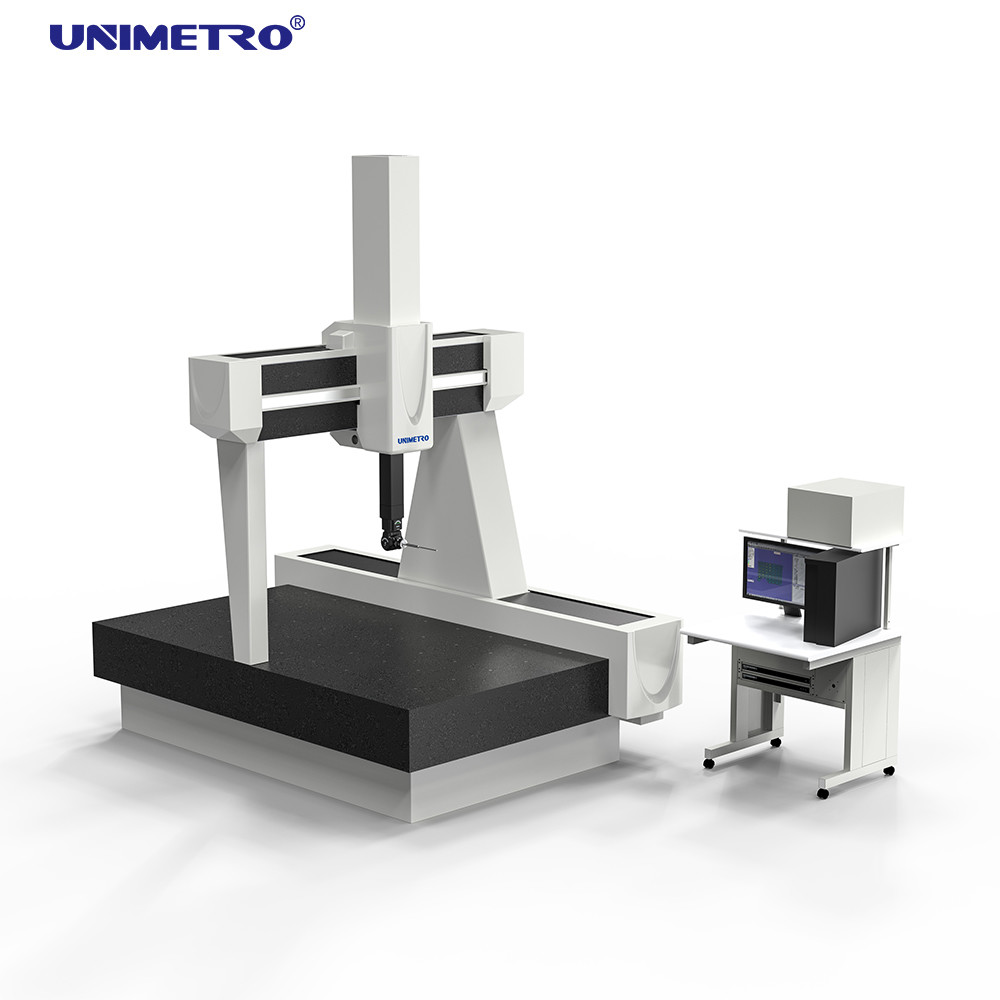

Máquina de medição por coordenadas 3D para indústria de moldes com software poderoso e resolução de 0,1 µm

Visão geral do produto

"Helium" representa a máquina de medição da mais alta precisão totalmente desenvolvida e projetada pela UNIMETRO. Cada componente passa por uma seleção rigorosa durante a fabricação, garantindo uma integração perfeita e oportuna durante a montagem. Todas as máquinas de medição são aceitas de acordo com os padrões ISO 10360-2, utilizando dois procedimentos de aceitação padronizados com medição a laser de ultraprecisão e medidas sólidas certificadas pelo DKD.

Parâmetros Técnicos

Parâmetro	Especificação
Área de Medição	X = 710 mm, Y = 1016 mm, Z = 610 mm
Dimensão Geral	1460 × 1800 × 2700 milímetros
Peso máximo da peça	1000kg
Peso da máquina	2380kg
MPEe	≤ 1,8+L/350 (μm)
MPEP	≤ 2,3μm
Resolução de escala	0,5μm
Velocidade máxima 3D	520 mm/s
Aceleração 3D Máxima	900 mm/s

Principais vantagens

Amortecimento de vibração passivo duplo patenteado
Mesa de trabalho em granito de alta qualidade
Guias incluídas em todos os eixos
Transmissão de fricção "retificadora automática"
Peças-chave importadas
Balança óptica RENISHAW
Caminho de guia surround de rolamento de ar em todos os 4 lados
Tecnologia de pequenos furos

Recursos de software

Racional-DMISé um pacote de software de medição 3D integrado em grande escala recentemente desenvolvido. Projetado para acomodar usuários iniciantes e avançados, tornou-se um modelo para padronização de software de medição CMM. Os programas Rational DMIS são projetados com o kernel DMIS completo e nativo até a versão 5.0 do DMIS, que está em conformidade com o padrão ISO (ISO 22093:2003).

Especificações do sistema de sonda

Cabeça da sonda: Cabeça manual MH20i da RENISHAW

Recurso	Especificação
Repetibilidade da posição	+0,5 μm
Etapas de posicionamento	15°
Eixo rotativo	+180°
Eixo oscilante	0° - 90°
Número total de posições	140 mm
Temperatura operacional	10-40℃

Sonda: Módulo TP20 SF e conjunto de sonda M2

Número	Nome	Especificações	Quantidade
A-5004-7585	Haste de extensão da sonda	10mm	1
A-5004-7586	Haste de extensão da sonda	20mm	2
A-5000-2280	Haste de extensão da sonda	240 mm	1
A-5000-7805	Sonda de bola	Φ0,7×10mm	2
A-5000-7806	Sonda de bola	Φ1×10mm	2
A-5000-3603	Sonda de bola	Φ2×10mm	2
A-5000-3604	Sonda de bola	Φ3×10mm	2
A-5000-4161	Sonda de bola	Φ4×10mm	1
A-5000-2286	Sonda de bola	Φ5×10mm	1
	Chave de sonda		2
Total:		10 Tipo	16 peças

Informações da empresa

Nossos clientes e agentes

Perguntas frequentes

Q1: Você é uma fábrica ou empresa comercial?

A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.

Q2: O que sua empresa produz principalmente?

A2: Somos especializados em máquinas de medição de visão, máquinas de medição por coordenadas, acessórios CMM e VMM e equipamentos relacionados.

Q3: Como escolher a especificação apropriada?

A3: Nossa equipe profissional irá aconselhá-lo sobre especificações adequadas com base na variedade de produtos e requisitos de medição.

Q4: Você aceita serviço personalizado?

A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.

Q5: Qual é o seu período de garantia?

A5: Nosso período de garantia do produto é de 1 ano. Melhoramos as peças quebráveis e mantemos a qualidade estável do produto.
