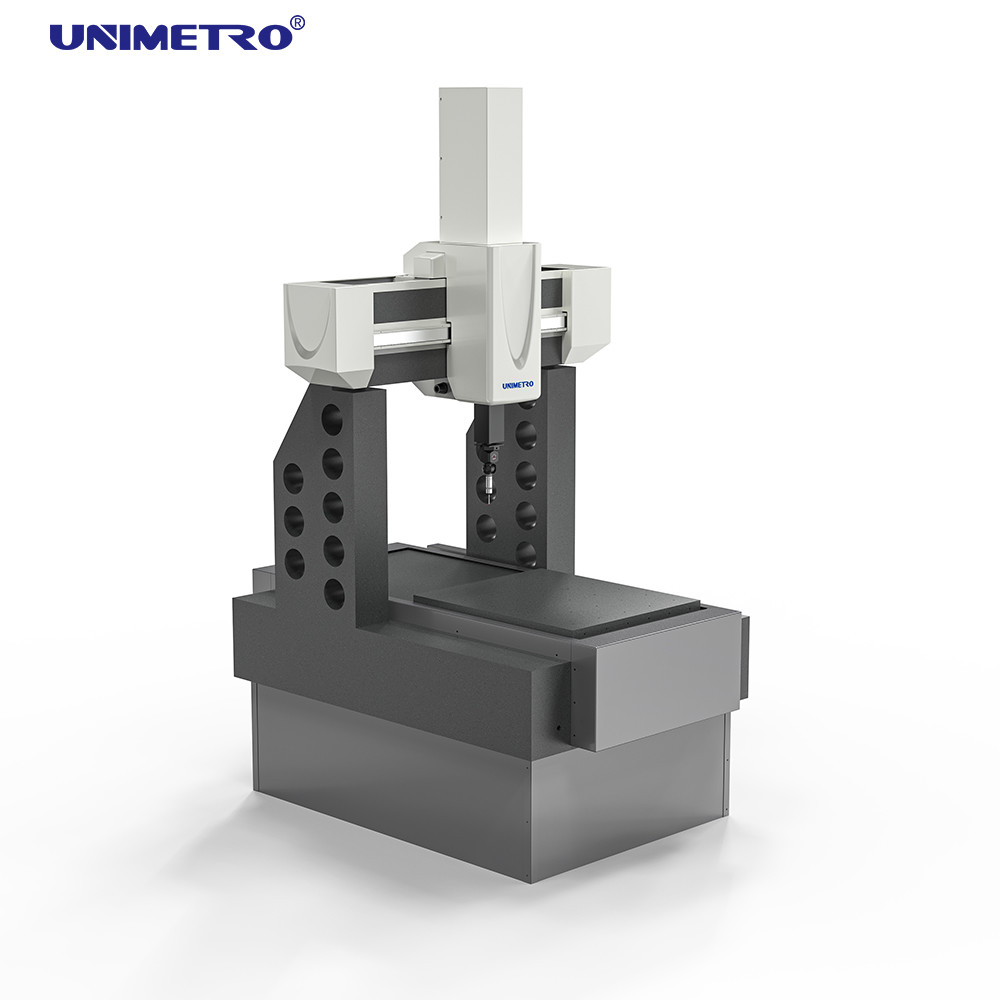

CMM de feixe cerâmico de alta precisão de 1,2 μm para inspeção automotiva e medição 3D

Sistema de software:Medindo SW. Rational-DMIS versão avançada (CAD)

Manual:Manual + disco

Sistema de controlo e sistema de sonda:Inclui o joystick. O sistema de controlo RENISHAW, inclui o joystick MCU.

Conjunto de sondas:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...

Estilha da sonda:RENISHAW M2 M3 caneta

Plataforma de trabalho:A plataforma de granito de alta qualidade, trilho de guia de cauda de coruja de precisão. A bancada de trabalho de granito é o suporte de toda a máquina e sua qualidade afeta o desempenho geral da máquina.A plataforma é feita de granito., combinado com trilhos de guia precisos, que reduzem eficazmente as vibrações da máquina de medição e melhoram o desempenho de toda a máquina.

Ferrovias de guia de três eixos totalmente fechadas:Os eixos X e Z são feitos de material cerâmico, que não é fácil de enferrujar, tem boa rigidez, menor coeficiente de expansão térmica e maior precisão!

Mecanismo de amortecimento passivo duplo do suporte de base:A máquina de medição de três coordenadas é utilizada basicamente na oficina de produção, e é inevitável que haja vibrações geradas por máquinas-ferramenta ou veículos de transporte próximos,que terá um impacto fatal na precisão das três coordenadasA construção de uma fundação resistente a terremotos é uma ideia básica, que acrescentará custos e problemas adicionais.Nosso suporte de três coordenadas adota uma estrutura de amortecimento passivo duplo para evitar a influência de vibração de baixa frequência, o que garante muito a precisão da medição e pode reduzir o problema das medidas de fundação resistentes a terremotos.

O Rational-DMIS é um pacote de software de medição tridimensional abrangente e de grande escala recentemente desenvolvido. The development and design of the software not only take into account the requirements of beginners for easy learning and use of the software and the requirements of advanced users for software functions, mas mais importante, torna-se um modelo e padronização do software de medição de três coordenadas.

Os programas DMIS racionais anteriores à versão 5.0 do DMIS foram projetados usando um kernel DMIS nativo completo, que é bastante diferente do chamado "DMIS-capaz" (kernel não DMIS).O DMIS tornou-se uma norma ISO (ISO 22093)- O que foi?
