Informação detalhada

Tensão de energia:	220 V	Pressão do ar:	0,7-1.0mpa
Precisão do filtro:	0,3 um	Fornecimento de ar:	³ /min de 0.12-0.45m
Temperatura de trabalho:	18-22°C	Ciclo de hora em hora da temperatura:	1 °C/H
Aceleração 3D máxima:	900 mm/s	Velocidade 3D máxima:	520mm/s
Destacar:	Máquina de medição CMM 3D , máquina de medição de 0.1um 3D , Máquina de medição da coordenada do molde 3D

Descrição de produto

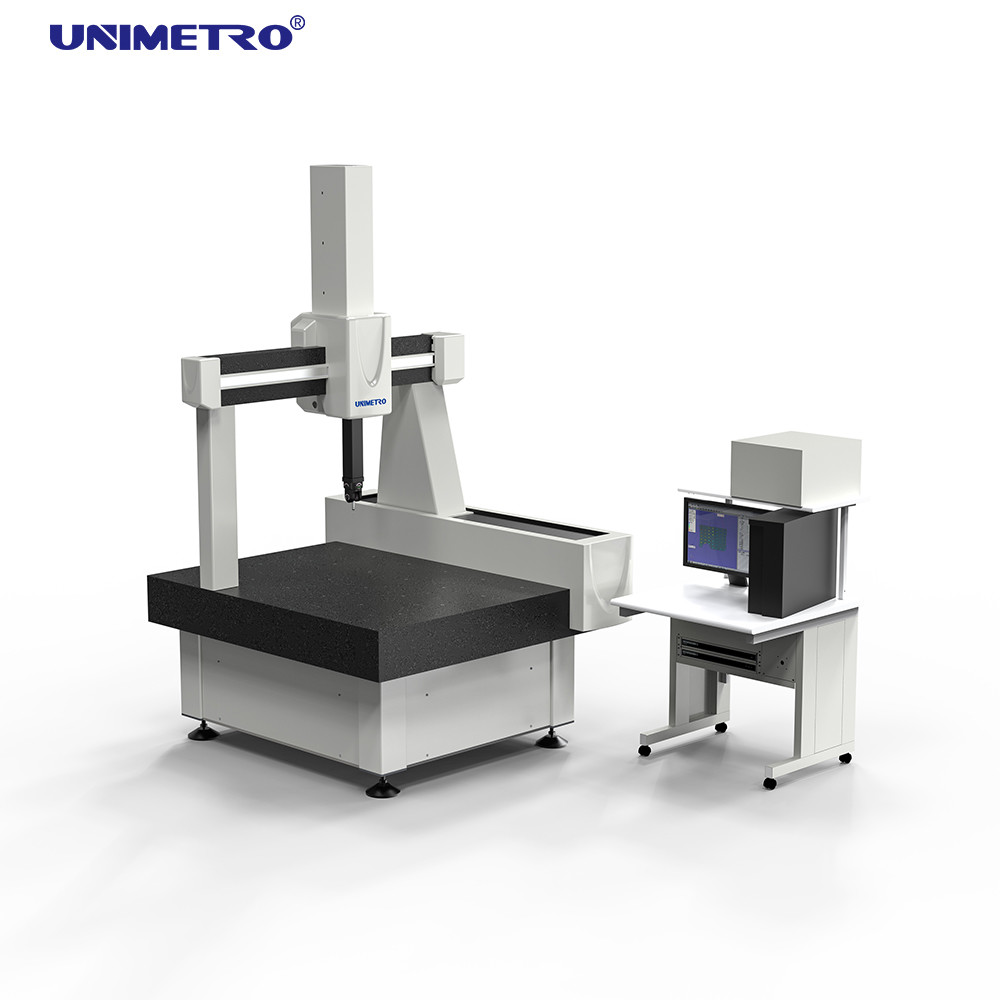

Máquina de medição de coordenadas 3D para a indústria de molde com software poderoso e resolução de 0,1 μm

Visão geral do produto

"Hélio" representa a máquina de mais alta precisão totalmente desenvolvida e concebida pela UNIMETRO. Cada componente é submetido a uma selecção rigorosa durante a fabricação, garantindo a montagem perfeita e atempada.Todas as máquinas de medição são aceites de acordo com as normas ISO 10360-2., utilizando dois procedimentos de aceitação normalizados com medição a laser de ultraprecisão e medidas sólidas certificadas pela DKD.

Especificações técnicas

Parâmetro	Especificações
Área de medição	X=710mm, Y=1016mm, Z=610mm
Dimensões globais	1460 × 1800 × 2700 mm
Peso máximo da peça	1000 kg
Peso da máquina	2380 kg
MPEE	≤ 1,8+L/350 (μm)
MPEp	≤ 2,3 μm
Resolução de escala	0.5 μm
Velocidade máxima 3D	520 mm/s
Aceleração 3D máxima	900 mm/s

Principais vantagens

Patente de amortecimento de vibração dupla passiva
Mesa de trabalho de granito de alta qualidade
Guias fechadas em todos os eixos
Transmissão de atrito de rectificação automática
Partes-chave importadas
Escala óptica RENISHAW
Guia de envolvimento de rolamento de ar em todos os 4 lados
Tecnologia de pequenos furos

Características do software

Rational-DMIS- um pacote de software de medição 3D integrado em larga escala, recentemente desenvolvido, concebido tanto para iniciantes como para utilizadores avançados, com conformidade completa do kernel DMIS nativo com as normas ISO 22093:2003,tornando-se um modelo para a padronização do software de medição CMM.

Especificações do sistema de sonda

Cabeça da sonda: MH20i cabeça manual da RENISHAW

Parâmetro	Especificações
Repetibilidade da posição	+0,5 μm
Etapas de posicionamento	15°
Eixo de rotação	+ 180°
Eixo de balanço	0°-90°
Número total de posições	140 mm
Temperatura de funcionamento	10-40°C

Proba: módulo TP20 SF / conjunto de sonda M2

Número	Nome	Especificações	Quantidade
A-5004-7585	Rodas de extensão da sonda	10 mm	1
A-5004-7586	Rodas de extensão da sonda	20 mm	2
A-5000-2280	Rodas de extensão da sonda	240 mm	1
A-5000-7805	Sonda de esferas	Φ0,7 × 10 mm	2
A-5000-7806	Sonda de esferas	Φ1 × 10 mm	2
A-5000-3603	Sonda de esferas	Φ2×10 mm	2
A-5000-3604	Sonda de esferas	Φ3×10 mm	2
A-5000-4161	Sonda de esferas	Φ4×10 mm	1
A-5000-2286	Sonda de esferas	Φ5 × 10 mm	1
	Fecho de sonda		2
Total:		10 Tipo	16 por cento

Informações sobre a empresa

Os nossos clientes e agentes

Perguntas Frequentes

P1: É uma fábrica ou uma empresa comercial?

A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.

Q2: O que a sua empresa produz principalmente?

A2: Especializamo-nos em máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos relacionados.

P3: Como escolher a especificação adequada?

A3: A nossa equipa profissional irá recomendar especificações adequadas com base na sua variedade de produtos e requisitos de medição.

Q4: Você aceita serviço personalizado?

A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas do cliente.

Q5: Qual é o seu período de garantia?

R: Os nossos produtos vêm com uma garantia de 1 ano. Temos uma durabilidade melhorada nas peças quebráveis, garantindo uma qualidade de produto confiável.

etiqueta:

Lugar de origem:	China
Marca:	UNIMETRO
Certificação:	CE
Número do modelo:	Ele

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	20 dias do trabalho
Termos de pagamento:	T/T
Habilidade da fonte:	10 pelo mês
