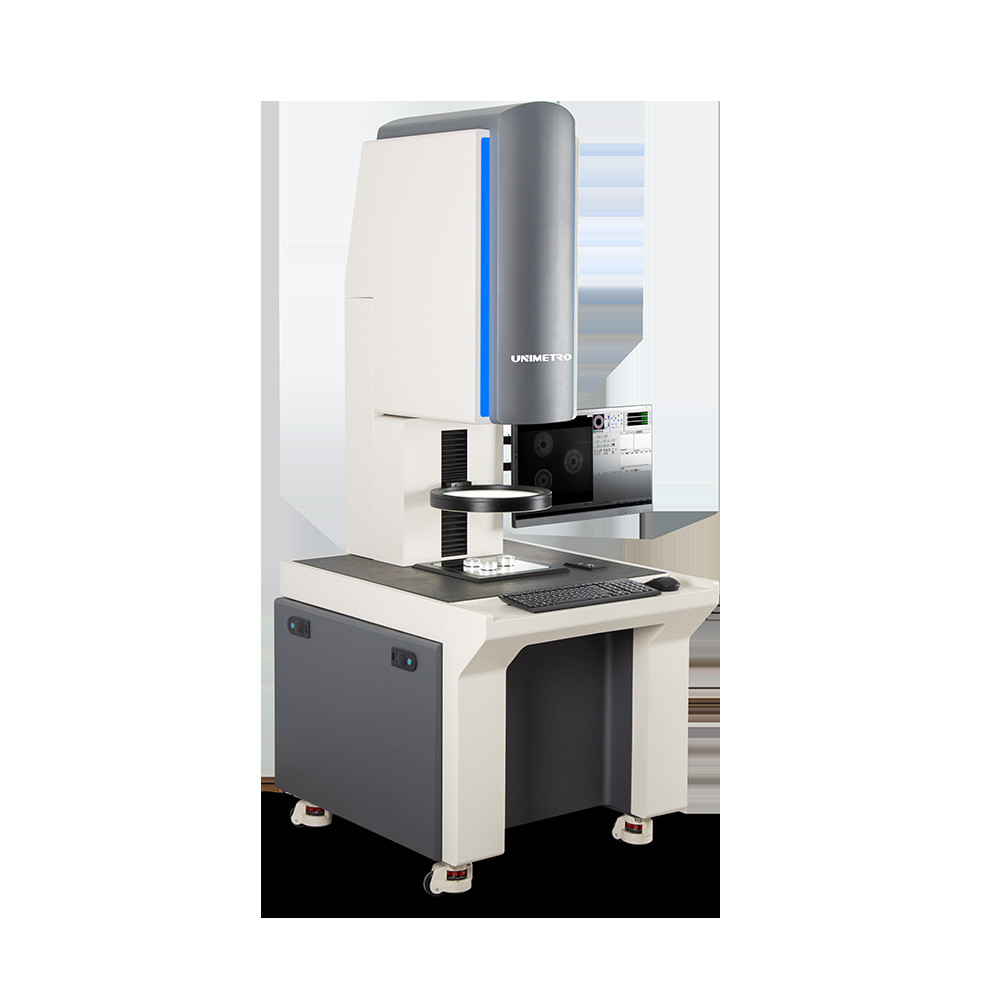

Sistema de Medição de Rugosidade e Contorno da Superfície do Rolamento do Braço Articulado
Sistema de Medição de Rugosidade e Contorno da Superfície
Este sistema avançado de medição combina capacidades de análise de contorno e rugosidade em uma única máquina, fornecendo caracterização completa da superfície para aplicações industriais.
Fundamentos da Medição de Superfície
Todas as superfícies podem ser caracterizadas por quatro elementos-chave que impactam a funcionalidade e o desempenho:
- Dimensões: Relações lineares entre raio, ângulo, distância e características da superfície
- Forma: Desvio da geometria alvo (plano, esfera, cone) tipicamente causado por erro da máquina
- Rugosidade: Textura da superfície resultante de ferramentas de corte ou processos de usinagem
- Ondulação: Variações periódicas causadas por vibração, rigidez insuficiente ou instabilidade do processo
Recursos da Série SPR1000
Configuração padrão com relação custo-desempenho ideal. Equipado com sensor de contorno digital e sensor de rugosidade indutivo para capacidade de medição dupla em uma única máquina.
Aplicações de Medição
Rolamento do Braço Articulado
Cristal de Germânio de Grau Óptico
Anel de Vedação
Turbo Seal
Especificações Técnicas
| Especificação | Valor |
|---|
| Número do Modelo | PR1103G-sdk |
| Faixa de Medição do Eixo X | 100mm |
| Faixa de Medição do Eixo Z | 320mm |
| Faixa de Medição do Eixo Z1 | C:±12.5mm / R:±420μm |
| Precisão do Contorno (Linear Z1) | ±(1.5+|0.2H|)μm |
| Precisão do Arco | ±(2+R/8)μm |
| Precisão Angular | ±2′ |
| Retilinidade | 0.8μm/100mm |
| Precisão Linear de Rugosidade | ±4% |
| Ruído Residual | ≤0.02μm |
| Valor de Duplicação | 1´≤2nm |
| Comprimento de Corte | 0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Comprimento de Avaliação | λcX2,3,4,5,6,7 |
| Velocidade de Acionamento do Eixo X | 0.1~10mm/s |
| Velocidade de Acionamento do Eixo Z | 0.5-10mm/s |
Capacidades de Medição
Análise de Perfil: Elementos de linha, características de ponto, distâncias, paralelismo, perpendicularidade, ângulos, profundidade/largura de ranhura, raio, análise de retilinidade, análise de convexidade, análise de perfil
Parâmetros de Rugosidade: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parâmetros de Ondulação: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parâmetros de Contorno Original: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componentes do Sistema
Componente de Trilho: Curso de 100-150mm, intervalo de 0.2~2µm, retilinidade de 0.5µm/100mm, rugosidade residual ≤0.02µm, faixa de velocidade de 0.1-10mm/s
Opções de Coluna: Coluna Padrão CNS (320-420mm) ou Coluna Longa CNSL (520-620mm), design de estrutura leve, precisão de posicionamento de 0.01mm
Plataforma: Plataforma de mármore integrada MPM, especificações de 500×800mm ou 500×1000mm, design compacto de uma peça
Tecnologia de Medição
A medição de rugosidade por contato traça uma sonda pela superfície, enquanto sistemas a laser sem contato medem a luz refletida. Nosso sistema fornece análise precisa da textura da superfície, mostrando a profundidade da rugosidade (Rz) e o valor médio de rugosidade (Ra) em micrômetros.
Perguntas Frequentes
Vocês são uma fábrica ou uma empresa de comércio?
Somos uma fábrica e fornecemos respostas em até 24 horas.
Em que sua empresa é especializada?
Fabricamos Máquinas de Medição por Visão, Máquinas de Medição por Coordenadas, gabaritos CMM & VMM e equipamentos relacionados.
Como escolher a especificação apropriada?
Nossa equipe profissional recomendará especificações adequadas com base na variedade de seus produtos e nos requisitos de medição.
Vocês aceitam serviço personalizado?
Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas dos clientes.
Qual é o seu período de garantia?
Nossos produtos vêm com garantia de 1 ano e apresentam durabilidade aprimorada em componentes quebráveis.
