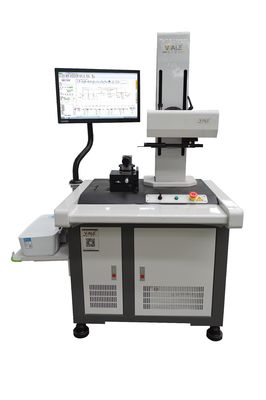

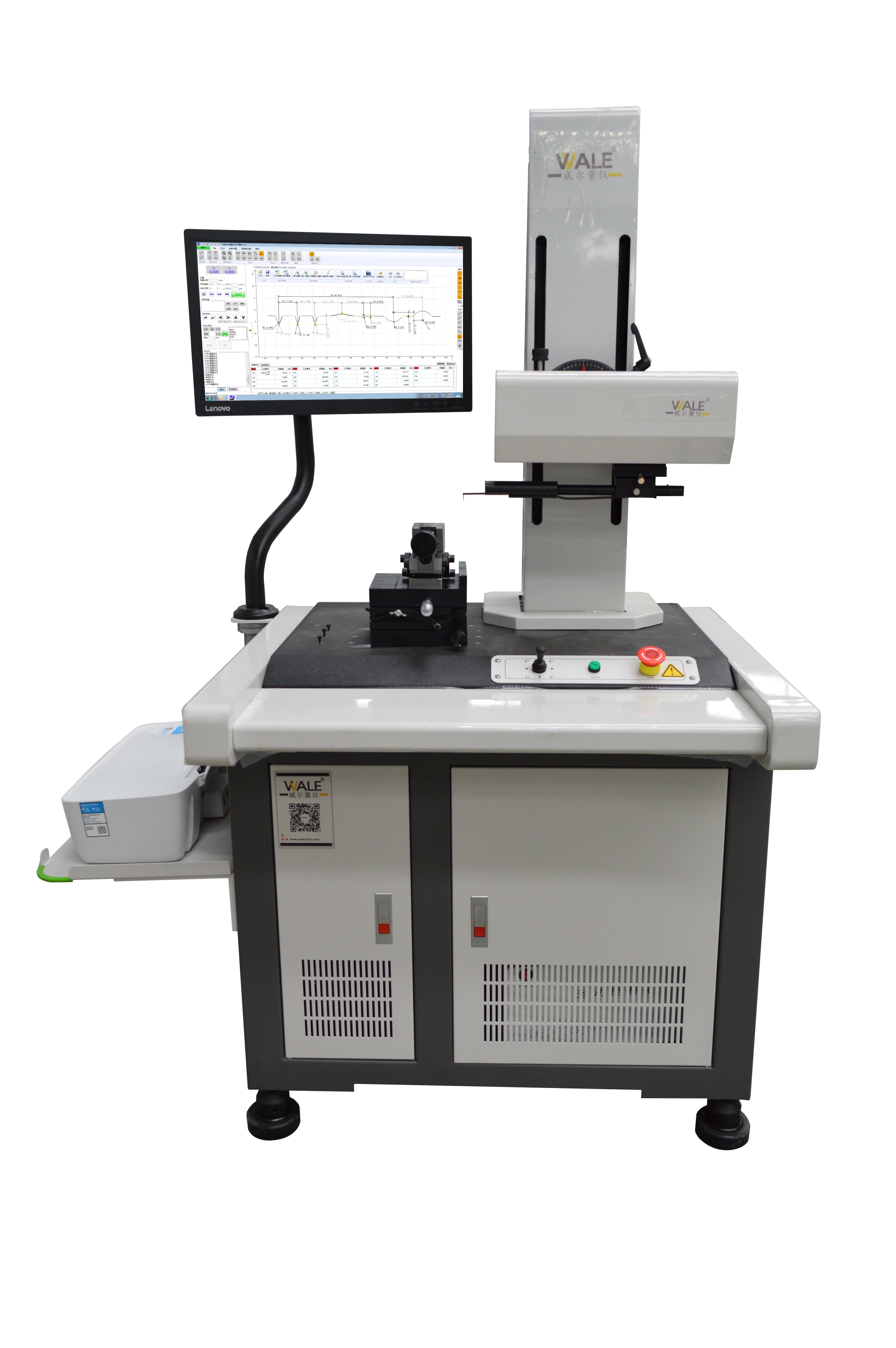

Sistema de medição do contorno e da rugosidade do braço articulado para superfícies de rolamento

Teste de contorno de rugosidade da superfície

Um sistema abrangente de análise de perfis de medição de rugosidade para avaliação de superfície de precisão de superfícies de rolamentos e outros componentes de alto perfil.

Elementos de medição de superfície

Todas as superfícies requerem análise destes elementos críticos:

Dimensões:Formas funcionais de superfície definidas por relações lineares entre raio, ângulo, distância e características
Forma:Desvio da forma da superfície alvo (plano, esfera, cone, etc.), normalmente causado por erro da máquina
Resistência:Variações da textura da superfície causadas por ferramentas de corte ou processos de usinagem
Ondulação:Efeitos não ideais da máquina causados por vibrações, rigidez insuficiente ou outros factores instáveis do processo

Série SPR1000 - Tipo padrão

Dispõe de tecnologia de sensor duplo com sensor de contorno digital e sensor de rugosidade padrão indutivo para medição combinada de contorno e rugosidade em uma máquina.

Especificações técnicas

Especificações	PR1103G-sdk
Faixa de medição eixo X	100 mm
Faixa de medição e eixo Z	320 mm
Distância de medição no eixo Z1	C:± 12,5 mm/R:± 420 μm
Precisão de contorno Z1 Precisão linear	± 1,5+ 0,2 mm de comprimento
Precisão do arco	±(2+R/8) μm
Precisão do ângulo	± 2
Direcção	00,8 μm/100 mm
Precisão linear Precisão linear	± 4%
Ruído residual	≤ 0,02 μm
Valor duplicado	1δ≤2nm
Comprimento de onda de corte	0.025, 0.08, 0.25, 0.8, 2.5, 8 mm
Duração de classificação	λcX2,3,4,5,6,7
Velocidade do motor no eixo X	0.1~10 mm/s
Velocidade do motor no eixo Z	0.5-10 mm/s

Funções de medição

Medição do perfil

Elementos de linha de várias superfícies da peça, características pontuais, medições de distância, paralelismo, perpendicularidade, ângulo, profundidade de sulco, largura de sulco, raio, análise de retidão, análise de convexidade,e análise de perfis.

Parâmetros de rugosidade

Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr

Parâmetros de ondulação

Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr

Parâmetros de contorno originais

Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr

Aplicações de medição

Exemplos de medição do mundo real que demonstram as capacidades do sistema:

Análise da superfície do braço articulado

Avaliação da superfície do cristal de germânio de grau óptico

Análise do contorno da superfície do anel de vedação e da rugosidade

Medição da superfície do componente da vedação turbo

Componentes do sistema

Sensor de contorno digital da série P

Resolução: 0,02-0,2 μm
Distância: ±7,5-±30μm
Precisão linear: ± 1,5 + 0,6H
Potência de medição: 1,2 kg
Característica: Manter uma excelente linearidade em grandes faixas de medição

Sistemas de accionamento

Viagem ferroviária: 100-150 mm
Intervalo numérico: 0,2 a 2 μm
Direcção do contorno: 0,5 μm/100 mm
Valor residual de rugosidade: ≤ 0,02 μm
Velocidade máxima de movimento: 10 mm/s
Velocidade mínima de medição: 0,1 mm/s
Opções: condutor padrão DS ou condutor cerâmico DC
Aplicação: preenche os requisitos de precisão de medição de contorno de nível parcial e as necessidades de medição de rugosidade para Ra superior a 0,1 microns

Análise geral do ensaio de rugosidade

Este testador de rugosidade permite uma determinação rápida e precisa da textura da superfície e da rugosidade da superfície dos materiais,com um diâmetro de rugosidade (Rz) e um valor médio de rugosidade (Ra) em micrômetros ou micrômetros (μm),.
