RMW Advanced Multi-Functional Surface Roughness Tester
Teste de rugosidade de superfície profissional com tecnologia de sensores indutivos sem sonda para análise e medição abrangentes da superfície.
Fundamentos da medição da rugosidade da superfície
A análise de superfície engloba quatro elementos mensuráveis críticos essenciais para a avaliação de componentes de alta precisão:
- Dimensões:Relações lineares que definem formas funcionais da superfície, incluindo raio, ângulos e distâncias
- Forma:Desvios da geometria da superfície alvo causados por imprecisões da máquina
- Resistência:Variações da textura da superfície resultantes de ferramentas de corte e processos de usinagem
- Ondulação:Irregularidades periódicas da superfície resultantes de vibrações, problemas de rigidez ou instabilidade do processo
Características da série SR1000
Configuração padrão de computador de escritório com eficiência e desempenho excepcionais em termos de custos:
- Tecnologia padrão de sensores indutivos sem chumbo
- Avaliação abrangente de centenas de parâmetros de rugosidade, ondulação e perfil
- Capacidades de medição de nível profissional

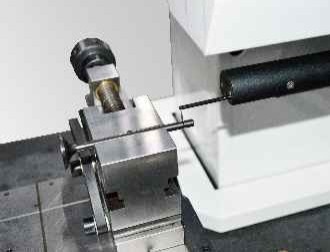

Aplicações de medição

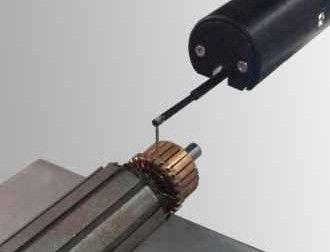

Comutador

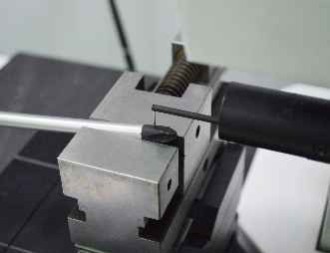

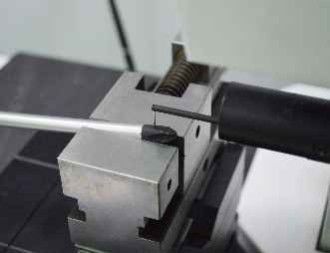

Mão da chave de fenda

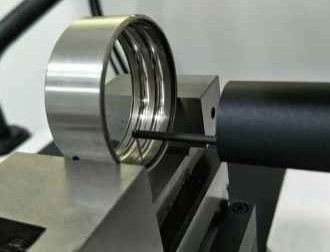

Componente da válvula
Rolamentos
Especificações técnicas
| Especificações |
Valor |
| Número do modelo |
SR1133G-saco |
| Faixa de medição do eixo X |
100 mm |
| Faixa de medição do eixo Z |
320 mm |
| Distância do eixo Z1 |
±420μm/65536:1 |
| Z1 Precisão linear |
± 4% |
| Repetitividade |
1δ≤2nm |
| Comprimento de onda de corte |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Duração de classificação |
λcX2,3,4,5,6,7 |
| Ruído residual |
≤ 0,005 μm |
| Velocidade do eixo X |
0.1~10 mm/s |
| Velocidade do eixo Z |
0.5-10 mm/s |
Capacidades de medição
Análise abrangente dos parâmetros, incluindo:
Parâmetros de rugosidade:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parâmetros de ondulação:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parâmetros de contorno originais:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componentes do sistema
Sensor de indução da série R
Resolução: 65536:1 / 262144:1
Faixa de medição: ±420μm / ±620μm
Precisão linear: R: ± 4% / ± 3%
Ruído residual: ≤ 0,007 μm / ≤ 0,005 μm
Referência de rugosidade: guia, sem chumbo
Sensor de rugosidade sem cabeça com excelentes características de resposta de frequência e ampla largura de banda do sinal, representando o tipo de sensor ideal para aplicações de medição de rugosidade.
Opções do sistema de unidade
Viagem ferroviária: 100-150 mm
Intervalo numérico: 0,2 a 2 μm
Direcção do contorno: 0,5 μm/100 mm
Valor residual de rugosidade: ≤ 0,02 μm
Velocidade máxima de movimento: 10 mm/s
Velocidade mínima de medição: 0,1 mm/s
Sistema de acionamento padrão com precisão de medição de contorno de nível parcial, compatível com sensores de rugosidade para medições superiores a Ra 0,1 microns.
Componentes da coluna
Distância: 320~420mm / 520~620mm
Velocidade máxima de movimento: 10 mm/s
Velocidade mínima de movimento: 0,5 mm/s
Precisão de posicionamento: 0,01 mm
Projeto de coluna de estrutura leve que assegura a estabilidade a longo prazo sem deformação.
Componentes da plataforma
Material: Mármore
Especificações: 500×800, 500×1000
Design em uma peça com estrutura compacta para fácil manutenção e eficiência de espaço.
Perguntas Frequentes
É uma fábrica ou uma empresa comercial?
Somos uma fábrica e fornecemos respostas dentro de 24 horas.
O que a sua empresa fabrica principalmente?
Especializamo-nos em máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos de medição relacionados.
Como escolher a especificação adequada?
A nossa equipa de profissionais irá recomendar especificações adequadas com base na variedade do produto e nas exigências de medição.
Aceita serviço personalizado?
Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas do cliente.
Qual é o seu período de garantia?
Os nossos produtos vêm com uma garantia de 1 ano. Temos aumentado a durabilidade nos componentes quebráveis para garantir a fiabilidade do produto.
