Medidor de Rugosidade e Contorno de Superfície para Rolamentos de Braço Articulado
O Medidor de Rugosidade e Contorno da Série SPR1000 é um sistema de medição de precisão projetado para análise abrangente de superfícies de componentes industriais, incluindo rolamentos de braço articulado, cristais de germânio de grau óptico, anéis de vedação e selos de turbina.
Fundamentos da Medição de Superfície
Todas as superfícies podem ser medidas em quatro elementos-chave que definem suas características funcionais:
- Dimensões: Relações lineares entre raio, ângulo, distância e características da superfície
- Forma: Desvio da geometria alvo (plano, esfera, cone) tipicamente causado por erro da máquina
- Rugosidade: Textura da superfície resultante de ferramentas de corte ou processos de usinagem
- Ondulação: Efeitos não ideais da máquina devido a vibração, rigidez insuficiente ou instabilidade do processo
Características da Série SPR1000
Configuração padrão com custo-eficiência otimizada. Possui tecnologia de sensor duplo combinando detecção de contorno digital com medição de rugosidade indutiva para análise abrangente de superfície em uma única máquina.

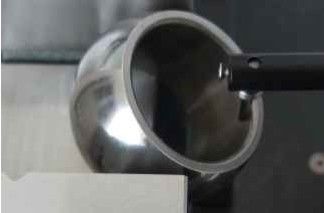

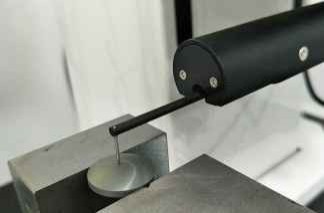

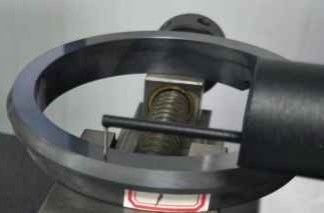

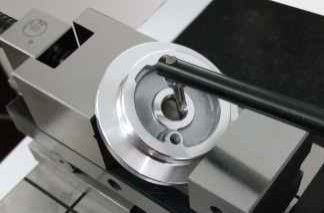

Aplicações de Medição
Especificações Técnicas
| Especificação |
Valor |
| Número do Modelo |
PR1103G-sdk |
| Faixa de Medição Eixo X |
100mm |
| Faixa de Medição Eixo Z |
320mm |
| Faixa de Medição Eixo Z1 |
C:±12.5mm/R:±420μm |
| Precisão Linear do Contorno Z1 |
±(1.5+|0.2H|)μm |
| Precisão do Arco |
±(2+R/8)μm |
| Precisão Angular |
±2′ |
| Retilinidade |
0.8μm/100mm |
| Precisão Linear de Rugosidade |
±4% |
| Ruído Residual |
≤0.02μm |
| Valor de Duplicação |
1δ≤2nm |
| Comprimento de Corte |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Comprimento de Avaliação |
λcX2,3,4,5,6,7 |
| Velocidade de Avanço do Eixo X |
0.1~10mm/s |
| Velocidade de Avanço do Eixo Z |
0.5-10mm/s |
Capacidades de Medição
Análise de Perfil: Elementos de linha, características de ponto, distâncias entre pontos e linhas, análise de posição incluindo distância, paralelismo, perpendicularidade, ângulo, profundidade de ranhura, largura de ranhura, raio, análise de retilinidade, análise de convexidade e análise de perfil.
Parâmetros de Rugosidade: Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parâmetros de Ondulação: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parâmetros de Contorno Original: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componentes do Sistema
Sensor de Contorno Digital Série P
- Resolução: 0.02-0.2µm
- Faixa: ±7.5-±30µm
- Precisão Linear: ±(1.5+|0.6H|)µm
- Força de Medição: 1.2kg
- Mantém excelente linearidade em amplas faixas de medição
Opções de Sistema de Avanço
- Curso do Trilho: 100-150mm
- Intervalo de Número: 0.2~2µm
- Retilinidade do Contorno: 0.5µm/100mm
- Valor Residual de Rugosidade: ≤0.02µm
- Velocidade Máxima: 10mm/s
- Velocidade Mínima: 0.1mm/s
- O avanço padrão atende aos requisitos de medição de contorno de peças
Componentes da Coluna
- Faixa: 320~420mm / 520~620mm (selecionável)
- Velocidade Máxima: 10mm/s
- Velocidade Mínima: 0.5mm/s
- Precisão de Posicionamento: 0.01mm
- O design leve da estrutura garante estabilidade a longo prazo sem deformação
Componentes da Plataforma
- Material: Construção em mármore
- Especificações: 500×800mm, 500×1000mm
- Design de peça única com estrutura compacta para fácil manutenção
Perguntas Frequentes
Vocês são uma fábrica ou empresa de comércio?
Somos uma fábrica e fornecemos respostas em até 24 horas.
O que sua empresa fabrica principalmente?
Somos especializados em Máquinas de Medição por Visão, Máquinas de Medição por Coordenadas, gabaritos CMM & VMM e equipamentos relacionados.
Como escolher a especificação apropriada?
Nossa equipe profissional recomendará especificações adequadas com base na variedade de seus produtos e requisitos de medição.
Vocês aceitam serviço personalizado?
Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas dos clientes.
Qual é o seu período de garantia?
Nossos produtos vêm com garantia de 1 ano. Temos durabilidade aprimorada em componentes quebráveis para garantir a confiabilidade do produto.
