Informação detalhada

Nome do produto:	Máquina de medição por coordenadas tipo pórtico CMM para inspeção de automóveis	Modelo:	Xeon
MPEe:	≤ 2,0+L/350 (μm)	MPEp:	2,0 μm
Waranty:	12 meses	Vantagem:	estrutura estável, grande alcance
Destacar:	Tipo máquinas do pórtico de medição da coordenada , CMM máquinas e sistemas coordenados de medição , Máquinas de medição da coordenada do ISO

Descrição de produto

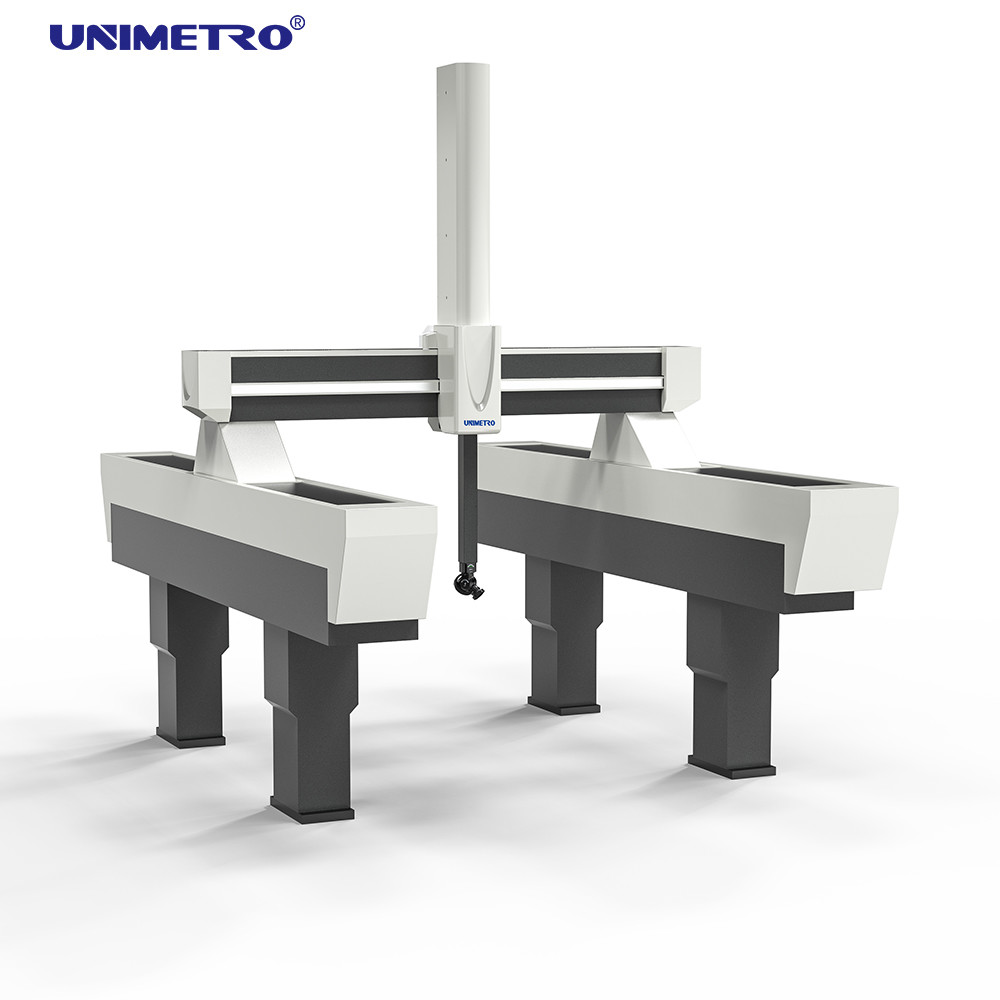

Sistemas CMM de estilo gantry e máquinas de medição de coordenadas para inspecção automotiva

Visão geral do produto

O instrumento de medição de três coordenadas da série Xe, de tipo pórtico, possui um projeto de estrutura de laser aérea,oferecendo um desempenho de alta precisão ideal para medir jacks e estruturas de peças complexasDisponível com sondas de disparo opcionais, sondas de digitalização analógicas ou sondas de digitalização para atender a diversos requisitos de medição.

Este sistema fornece soluções eficazes para empresas que lidam com peças estruturais de grande escala, abordando desafiadores problemas de medição em várias aplicações industriais.

Parâmetros técnicos

Série de produtos	X Viagem do eixo (mm)	Viagem do eixo Y (mm)	Distância do eixo Z (mm)	Precisão do MPEE	Precisão MPEp
Xe 1800,2000,2500	2000-4000	1500	1500	2.0+L/350μm	2.0 μm
Xe 3000,4000,5000	2500-6000	1800	1800	2.0+L/350μm	2.0 μm
Xe 2500,3000,4000	2500-6000	2000	2000	2.0+L/350μm	2.0 μm
Xe 2500,3000,4000	2500-8000	2500	2500	2.0+L/350μm	2.0 μm
Xe 3000,4000,5000	3500-8000	3000	3000	2.0+L/350μm	2.0 μm
Xe 5000,6000	5000-8000	4000	4000	2.0+L/350μm	2.0 μm

Software e sistemas de controlo

Sistema de software:Rational-DMIS versão avançada (CAD) com manual e disco

Sistema de controlo:Sistema de controlo RENISHAW com joystick MCU

Opções de sonda:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M

Estilha da sonda:RENISHAW M2 M3 caneta

Aplicações típicas

Alta repetibilidade: repetibilidade unidirecional ≤ 1 μm

Partes de motores e caixas de velocidades de automóveis
Máquinas e aparelhos de construção civil
Engenharia de precisão geral
Fabricação farmacêutica

Características fundamentais

Guia de três eixos - totalmente fechado, totalmente de material de granito:Os trilhos de guia fechados protegem contra a erosão da poeira e a contaminação ambiental.
Regra de grelha - Regra de grelha de alta precisão Renishaw:Dispõe da mais recente régua de grelha Tonic de alta precisão da Renishaw para uma precisão de medição excepcional.
Projeto de trilho-guia flutuante em todos os lados:Estrutura de trilho de guia flutuante de quatro lados com válvulas reguladoras de pressão de ar múltiplas e rolamentos de ar para máxima estabilidade durante o movimento.

Capacidades de software

O Rational-DMIS é um pacote de software de medição 3D abrangente desenvolvido para usuários iniciantes e avançados.0) e está em conformidade com a norma ISO 22093:2003, estabelecendo a norma para o software de medição CMM.

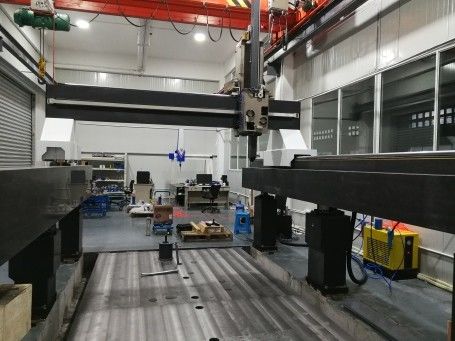

Imagens do produto

Os nossos clientes e agentes

Perguntas Frequentes

P1: É uma fábrica ou uma empresa comercial?

A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.

Q2: O que a sua empresa produz principalmente?

A2: Nós fabricamos principalmente máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos relacionados.

P3: Como escolher a especificação adequada?

A3: A nossa equipa profissional irá recomendar especificações adequadas com base na sua variedade de produtos e requisitos de medição.

Q4: Você aceita serviço personalizado?

R4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas do cliente.

Q5: Qual é o seu período de garantia?

R: Os nossos produtos vêm com uma garantia de 1 ano. Temos aumentado a durabilidade nos componentes quebráveis para garantir a fiabilidade do produto.

etiqueta:

Lugar de origem:	China
Marca:	UNIMETRO
Certificação:	ISO
Número do modelo:	Xeon

Quantidade de ordem mínima:	1set
Preço:	negociável
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	45days
Termos de pagamento:	T/T, L/C, D/A, D/P, Western Union, MoneyGram
Habilidade da fonte:	Grupo 10 pelo mês

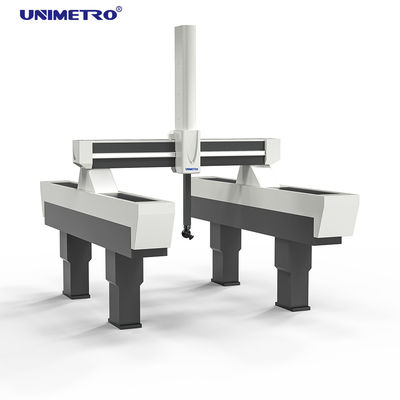

CMM de estilo guarnição com régua de grade de alta precisão, guias de granito totalmente fechados e trilho flutuante de quatro lados para inspeção automotiva
