Informação detalhada

Nome do produto:	CMM máquina de medição da coordenada	Material:	Base de mármore
Faixa de medição:	710 x 1016 x 610 milímetros	Diamension de Overrall:	1460 x 1800 x 2700 milímetros
Peso da máquina:	2380kg	MPEe:	≤ 1.8+L/350 (μm)
MPEp:	≤ 2.3μm	Resolução em escala:	0.5um
Destacar:	máquina de medição coordenada de 3D cmm , Máquina de medição de coordenadas 3D de hélio

Descrição de produto

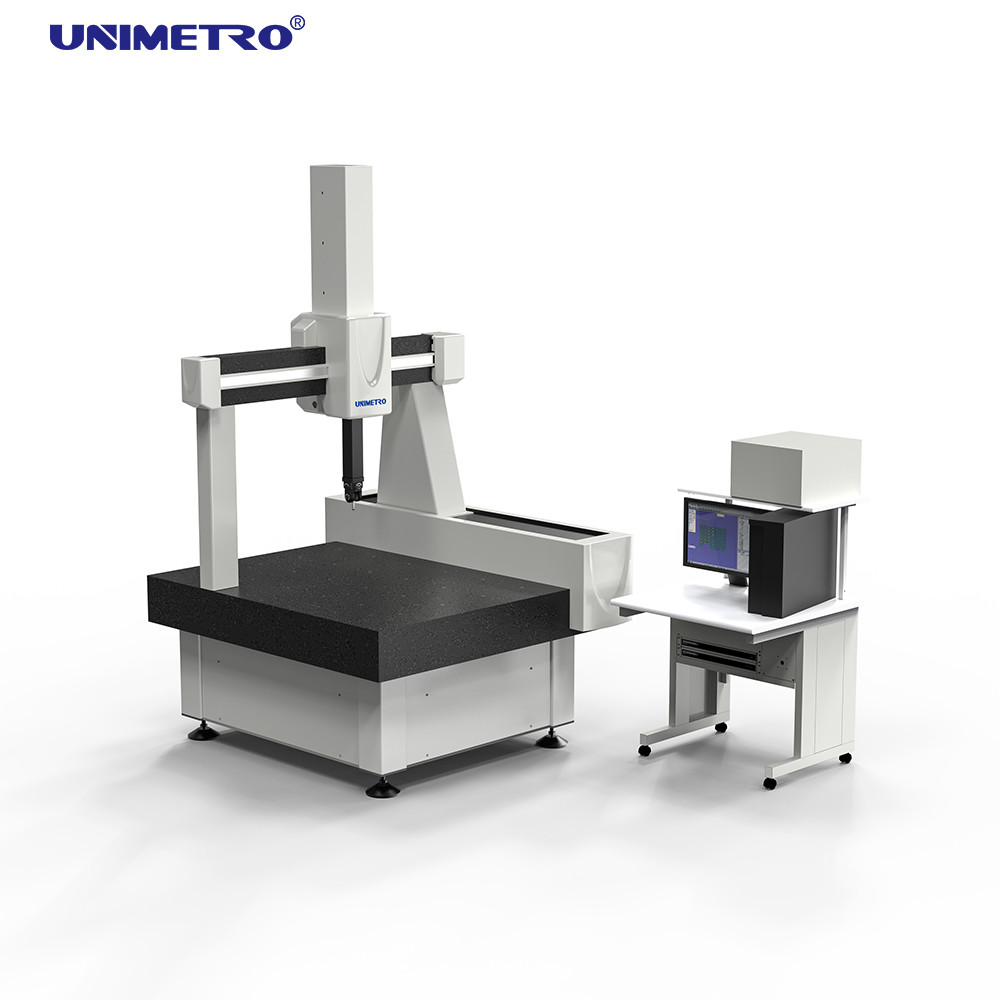

Máquina de Medição por Coordenadas 3D Semi-Manual, Série Helium, Faixa de Medição 700×1000×600 mm

Visão Geral do Produto

A série "Helium" representa a máquina de medição por coordenadas 3D de maior precisão da UNIMETRO, apresentando tecnologia alemã totalmente desenvolvida e projetada. Cada componente passa por uma seleção rigorosa durante a fabricação, garantindo uma integração perfeita durante a montagem. Todas as máquinas são certificadas de acordo com as normas ISO 10360-2 usando medição a laser de ultra-precisão e medidas sólidas certificadas pela DKD.

Especificações Técnicas

Parâmetro	Especificação
Área de Medição	X=710mm, Y=1016mm, Z=610mm
Dimensões Gerais	1460 × 1800 × 2700 mm
Peso Máximo da Peça	1000kg
Peso da Máquina	2380kg
MPEe	≤ 1.8+L/350 (µm)
MPEp	≤ 2.3µm
Resolução da Escala	0.5µm
Velocidade 3D Máxima	520mm/s
Aceleração 3D Máxima	900mm/s

Principais Vantagens

Amortecimento de vibração passivo duplo patenteado
Mesa de trabalho em granito de alta qualidade
Guias fechadas em todos os eixos
Transmissão por fricção com "retificação automática"
Componentes chave importados
Sistema de escala óptica RENISHAW
Guia de rolamento a ar em todos os quatro lados
Tecnologia de pequenos furos

Software de Medição

Rational-DMIS - Um pacote abrangente de software de medição 3D desenvolvido com suporte completo ao kernel DMIS nativo (norma ISO 22093:2003). Projetado para atender tanto usuários iniciantes quanto avançados, ele estabelece o padrão para software de medição CMM.

Especificações do Sistema de Sonda

Cabeçote da Sonda: Cabeçote manual MH20i da RENISHAW

Recurso	Especificação
Repetibilidade de Posição	±0.5 µm
Passos de Posicionamento	15°
Eixo de Rotação	±180°
Eixo de Oscilação	0°-90°
Número Total de Posições	140mm
Temperatura Operacional	10-40℃

Componentes da Sonda: Módulo TP20 SF com conjunto de sonda M2

Número da Peça	Descrição	Especificações	Quantidade
A-5004-7585	Haste de extensão da sonda	10mm	1
A-5004-7586	Haste de extensão da sonda	20mm	2
A-5000-2280	Haste de extensão da sonda	240mm	1
A-5000-7805	Esfera de medição	Ø0.7×10mm	2
A-5000-7806	Esfera de medição	Ø1×10mm	2
A-5000-3603	Esfera de medição	Ø2×10mm	2
A-5000-3604	Esfera de medição	Ø3×10mm	2
A-5000-4161	Esfera de medição	Ø4×10mm	1
A-5000-2286	Esfera de medição	Ø5×10mm	1
-	Chave de sonda	-	2

Total: 10 tipos, 16 peças

Portfólio de Empresas e Clientes

Perguntas Frequentes

P1: Vocês são uma fábrica ou empresa de comércio?

R1: Somos uma fábrica e fornecemos respostas em até 24 horas.

P2: O que sua empresa fabrica principalmente?

R2: Somos especializados em máquinas de medição por visão, máquinas de medição por coordenadas, gabaritos CMM e VMM e equipamentos relacionados.

P3: Como escolher a especificação apropriada?

R3: Nossa equipe profissional recomendará especificações adequadas com base na variedade de seus produtos e nos requisitos de medição.

P4: Vocês aceitam serviços personalizados?

R4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas do cliente.

P5: Qual é o seu período de garantia?

R5: Nossos produtos vêm com garantia de 1 ano. Aprimoramos a durabilidade em componentes quebráveis para garantir a confiabilidade do produto.

etiqueta:

Lugar de origem:	China
Marca:	UNIMETRO
Certificação:	CE,ISO
Número do modelo:	Hélio

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	Caso de madeira
Tempo de entrega:	3~5 semanas
Termos de pagamento:	T/T,L/C
Habilidade da fonte:	40
