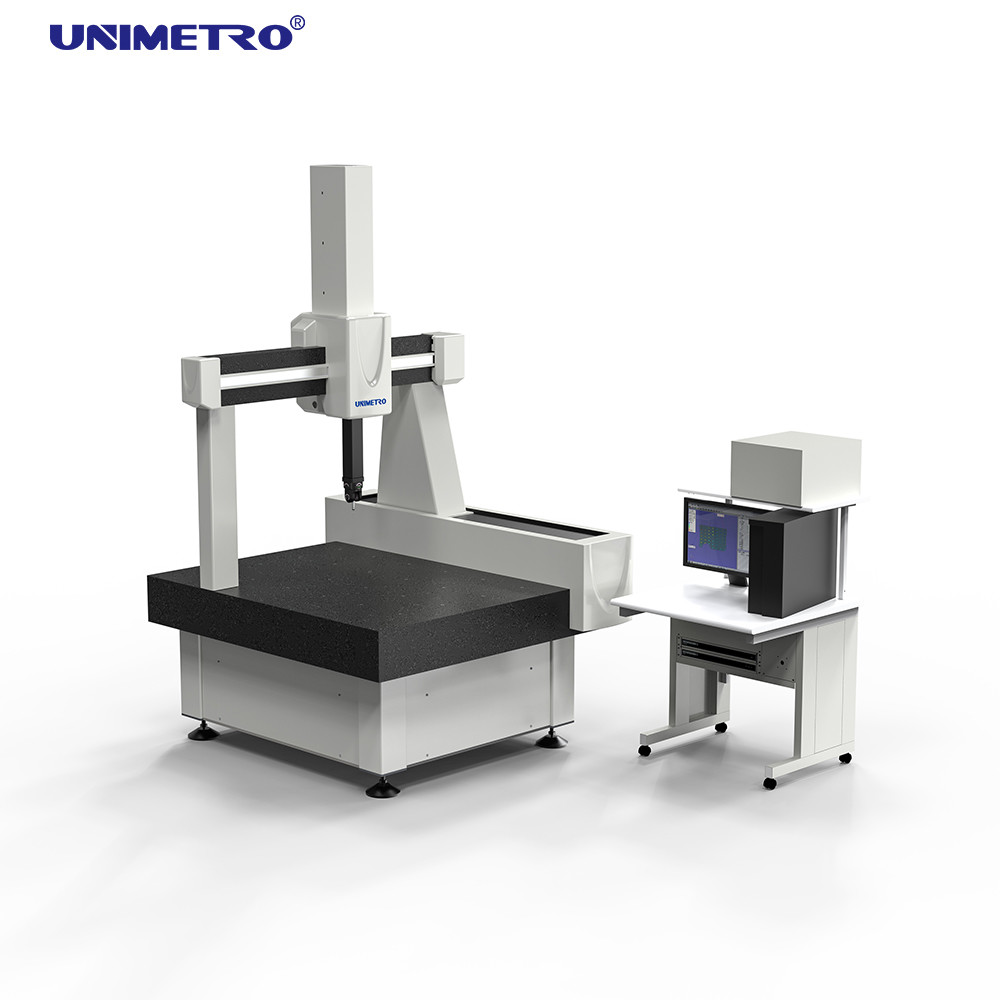

Máquina de medição de coordenadas 3D de alta precisão semiautomática com amortecimento de vibração passiva dupla e guias incluídos

• Patente de amortecimento de vibração dupla passiva:O sistema de amortecimento de vibrações integrado permite a colocação perto da produção sem requisitos especiais de fundação.
• Mesa de trabalho de granito de alta qualidade:O granito natural de precisão do "Mount TAI" fornece amortecimento e estabilidade de vibrações superiores.
• Guias fechadas em todos os eixos:As vias de guia protegidas evitam danos causados pela sujeira e pelas influências térmicas, adequadas para ambientes empoeirados.
• Transmissão de atrito "rectificação automática":O sistema de transmissão patenteado com estrutura fixa + micro suspensão garante transmissão paralela com vias de guia.
• Peças-chave importadas:Componentes premium de marcas renomadas, incluindo servomotores, sistemas de transmissão e sistemas pneumáticos.
• Escala óptica RENISHAW:Escala óptica de alta precisão com resolução de 0,5 μm para uma precisão superior de medição.
• Direção do condutor envolvente do rolamento de ar:Estrutura cercada de quatro lados com múltiplos reguladores de pressão de ar para uma estabilidade excepcional.
• Tecnologia de pequenos furos:A tecnologia avançada de consumo de ar (150NL/Min) melhora a estabilidade térmica e a precisão a longo prazo.

O Rational-DMIS é um pacote de software de medição 3D abrangente com kernel DMIS nativo completo (padrão ISO 22093:2003) com recursos avançados para iniciantes e usuários especializados.

• Programação online e offline com aviso de colisão em tempo real
• Núcleo DMIS completo com suporte a versões 3.0, 4.0, e 5.0
• Múltiples formatos de interface CAD, incluindo CATIA, Pro/E, UG, Parasolid, STEP e IGES
• Motor gráfico ACIS para tratamento de ficheiros CAD em grande escala
• Algoritmos certificados PTB (nível 1)
• Escaneamento ponto a ponto de alta velocidade com intervalo de 0,002 mm
• Processamento de dados por digitalização a laser a 20.000 pontos/segundo
• Modelos integrados de dados de produtos Renishaw para calibração de sondas

• Interface gráfica baseada em Windows com layout personalizável
• Medição completa de elementos geométricos 2D e 3D
• Avaliação das tolerâncias normalizadas ISO para todas as características geométricas
• Cálculos avançados de relações geométricas e transformações de coordenadas
• Geração automática de programas de reconhecimento e medição de características
• Métodos de estabelecimento de sistemas de coordenadas múltiplas
• Funcionalidade do modelo para reutilização de programas
• Relatórios abrangentes em PDF, Excel, HTML e outros formatos

Controlador RENISHAW UCC com servo rack integrado, plataforma de controlador e CPU com certificações CE e UL para conformidade global.

• Processador único de 32 bits com controle em tempo real
• Design de rack de 19 polegadas, peso: 19 kg
• 220 V, 50/60 Hz de potência monofásica, 1300 W de carga ligada
• Compatível com os regulamentos EN50082 e EN50081
• Temperatura de funcionamento: 10°C a 45°C
• Humidade relativa: 10% a 95% não condensante
• Velocidade máxima de posicionamento com resolução de 1 μm
• Aceleração avançada de visão de futuro e perfil S
• Frequência contadora até 10 MHz

Joystick MCUlite:Unidade de operação CMM abrangente com 10 teclas de comando e sistema de controlo de velocidade.

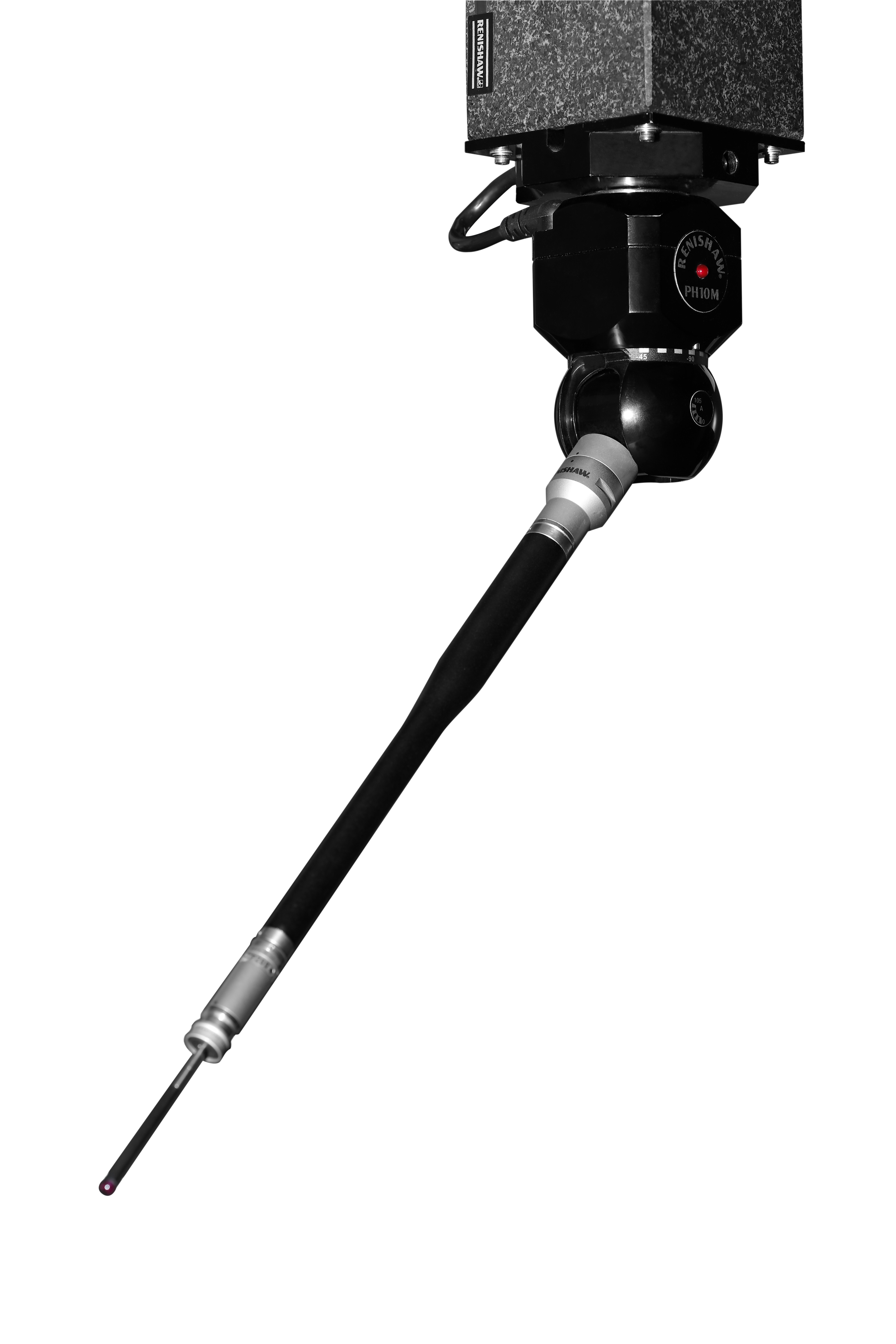

Sistema de sonda:Sistema de medição completo, incluindo cabeças de sonda, sondas e estilos.

Esfera de calibração:Ø20 mm diâmetro de referência esférico com fio M10, redondeza ≤ 0,3 μm, acessível a partir de todos os seis semiaxos.
