Sistema de Medição de Rugosidade e Contorno de Superfície de Alta Precisão
Fundamentos da Análise de Medição de Superfície
Todas as medições de superfície abrangem quatro elementos críticos que definem a qualidade e o desempenho do componente:
- Dimensões: Formas funcionais de superfície definidas por relações lineares entre raio, ângulo, distância e características
- Forma: Desvio da geometria de superfície alvo (plano, esfera, cone, etc.), tipicamente causado por erro da máquina
- Rugosidade: Variações na textura da superfície causadas por ferramentas de corte ou processos de usinagem
- Ondulação: Efeitos não ideais da máquina resultantes de vibração, rigidez insuficiente ou instabilidade do processo
Recursos da Série SER2000
Alcançando o equilíbrio ideal entre desempenho e custo com uma relação preço-desempenho superior:
- Sensor de contorno digital de alta precisão
- Sensor de rugosidade de ampla faixa sem cabeça
- Capacidades de perfilometria em larga escala e medição de microperfil
- Medição de rugosidade de ampla faixa
- Medição de rugosidade e contorno em larga escala de alta precisão em modelos compostos
Aplicações de Medição

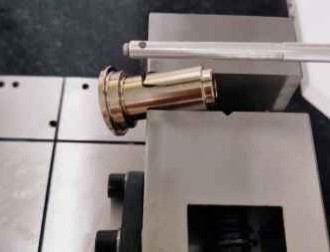

Acessórios de Caixa de Engrenagens

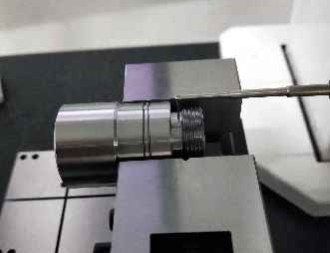

Componentes de Caixa de Engrenagens

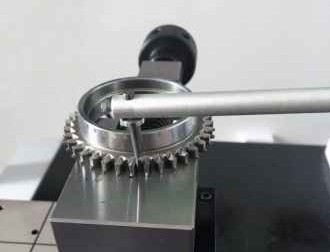

Engrenagem de Precisão

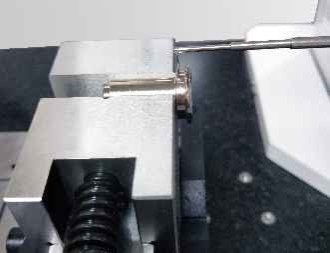

Corpo da Válvula
Especificações Técnicas - SER2042G-tbo
| Parâmetro |
Especificação |
| Faixa de Medição Eixo X |
120mm |
| Faixa de Medição Eixo Z |
420mm |
Faixa de Medição Eixo Z1 |
C:±7.5mm / R:±600μm |
| Precisão Linear de Contorno Z1 |
0.07% f.s. |
| Precisão Pt |
±0.3µm |
| Precisão Angular |
±1′ |
| Retilinidade |
0.3μm/100mm |
| Precisão Linear de Rugosidade |
±4% |
| Ruído Residual |
≤0.02µm |
| Repetibilidade |
1δ≤3nm |
| Comprimento de Corte |
0.025, 0.08, 0.25, 0.8, 2.5, 8mm |
| Comprimento de Avaliação |
λcX2,3,4,5,6,7 |
| Velocidade de Acionamento Eixo X |
0.5~20mm/s |
| Velocidade de Acionamento Eixo Z |
0.2-20mm/s |
Capacidades de Medição
Medição de Perfil: Análise abrangente de elementos de linha, características de ponto, distâncias entre pontos e linhas, relações posicionais incluindo distância, paralelismo, perpendicularidade, ângulo, profundidade de canal, largura de canal, raio. Capaz de análise de retilinidade, análise de convexidade e análise de perfil.
Medição de Rugosidade: Análise completa de parâmetros de rugosidade incluindo Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr. Parâmetros de ondulação: Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr. Parâmetros de contorno original: Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr.
Componentes do Sistema
Sensor Indutivo de Perfil de Rugosidade Série ER
- Resolução: 65536:1 / 262144:1
- Faixa: R:±400µm/±600µm, C:±5mm/±7.5mm
- Precisão Linear: R:±7%/±4%, C:0.15%/0.07%
- Ruído Residual: ≤0.025µm/≤0.02µm
- Referência de Rugosidade: Guia, sem guia
- Sensor indutivo integrado de alta precisão para medição de rugosidade e perfil com simples troca de agulha
Sistemas de Acionamento
Driver de Baixo Ruído Dsh / Driver Cerâmico de Baixo Ruído Dch(Selecione de acordo com os requisitos da aplicação)
- Curso do Trilho: 100-150mm / 180~220mm
- Intervalo de Número: 0.05~2µm / 0.05~5µm
- Retilinidade do Contorno: 0.3µm/100mm
- Valor Residual de Rugosidade: ≤0.005µm
- Velocidade Máxima de Movimento: 20mm/s
- Velocidade Mínima de Medição: 0.1mm/s
- Atuador de baixo ruído atende aos requisitos de precisão de medição de perfil de peças padrão e medição de rugosidade, excedendo Ra 0.025 mícrons
Componentes da Coluna
Coluna de Alta Velocidade Cnf / Coluna Longa de Alta Velocidade Cnfl(Selecione de acordo com os requisitos de medição)
- Faixa: 320~420mm / 520~620mm
- Velocidade Máxima de Movimento: 20mm/s
- Velocidade Mínima de Movimento: 0.2mm/s
- Precisão de Posicionamento: 0.005mm
- Coluna de alta velocidade com construção de quadro mantém a precisão sem deformação, apresentando estrutura de transmissão rápida e ampla faixa de velocidade
Componentes da Plataforma
Mesa de Máquina Ergonômica Integral MPE
- Material: Mármore
- Especificação: 500*800, 500*1000
- Design integral com estrutura compacta para fácil manutenção e eficiência de espaço
- Design ergonômico reduz a fadiga do operador
Perguntas Frequentes
P1: Vocês são uma fábrica ou empresa de comércio?
R1: Somos uma fábrica e fornecemos respostas em até 24 horas.
P2: O que sua empresa fabrica principalmente?
R2: Somos especializados em máquinas de medição por visão, máquinas de medição por coordenadas, gabaritos CMM e VMM, e equipamentos relacionados.
P3: Como escolher a especificação apropriada?
R3: Nossa equipe profissional recomendará instrumentos de medição adequados com base na variedade de seus produtos e nos requisitos de medição.
P4: Vocês aceitam serviço personalizado?
R4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas dos clientes.
P5: Qual é o seu período de garantia?
R5: Nossos produtos têm garantia de 1 ano. Aprimoramos a durabilidade em componentes quebráveis para garantir a confiabilidade do produto.
