Sistema avançado de medição da rugosidade e do contorno da superfície multifuncional
Teste de rugosidade e contorno de superfície de alta precisão com capacidades de análise abrangentes para aplicações de medição industrial.
Fundamentos da medição da superfície
Todas as superfícies contêm elementos mensuráveis, incluindo dimensões, forma, rugosidade e ondulação.
- Dimensões:Formas funcionais de superfície definidas por relações lineares entre raio, ângulo, distância e características
- Forma:Desvio da forma da superfície alvo (plano, esfera, cone, etc.), normalmente causado por erro da máquina
- Resistência:Textura da superfície causada por ferramentas de corte ou processos de usinagem
- Ondulação:Efeitos não ideais da máquina devido a vibrações, rigidez insuficiente ou instabilidade do processo
Características da série SPR2000
Equilíbrio óptimo entre desempenho e custo com uma relação preço/desempenho superior:
- Sensor de contorno digital de alta precisão
- Sensor de rugosidade de larga distância sem cabeça
- Profilometria em larga escala e medição de microperfis
- Capacidades de medição de rugosidade de ampla gama
- Medição de rugosidade e contorno em grande escala de alta precisão para modelos compostos
Aplicações de medição

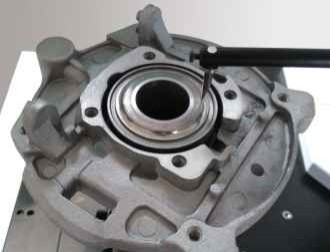

Casca do motor
Corpo da válvula da bobina

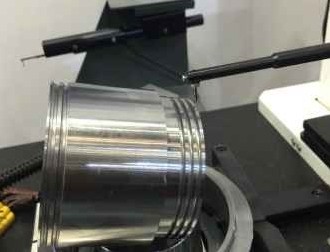

Pistão
Partes de embreagem de automóveis
Especificações recomendadas - SPR2012G-tdp
| Parâmetro |
Especificações |
| Faixa de medição eixo X |
150 mm |
| Faixa de medição e eixo Z |
420 mm |
| Distância de medição no eixo Z1 |
C:± 12,5 mm/R:± 620 μm |
| Precisão de contorno Z1 Precisão linear |
± 0,8+ 0,12Hm |
| Precisão do arco |
±(1,5+R/12) μm |
| Precisão do ângulo |
± 1′ |
| Direcção |
0.5 μm/100 mm |
| Precisão linear Precisão linear |
± 3% |
| Ruído residual |
≤ 0,05 μm |
| Repetitividade |
1δ≤1nm |
| Comprimento de onda de corte |
0.025, 0.08, 0.25, 0.8, 2.5, 8 mm |
| Duração de classificação |
λcX2,3,4,5,6,7 |
| Velocidade do motor no eixo X |
0.5~20 mm/s |
| Velocidade do motor no eixo Z |
0.2-20mm/s |
Funções de medição
Medição do perfil:Elementos de linha das várias superfícies da peça, características dos pontos, medições da distância entre pontos e linhas, análise da posição, incluindo distância, paralelismo, perpendicularidade, ângulo, profundidade da ranhura,largura da ranhuraCapaz de analisar a retidão, a convexidade e o perfil.
Parâmetros de rugosidade:Ra, Rp, Rv, Rz(jis), R3z, RzDIN, Rzj, Rmaz, Rc, Rt, Rq, Rsk, Rku, Rsm, Rs, RΔq, Rk, Rpk, Rvk, Mr1, Mr2, Rmr
Parâmetros de ondulação:Wa, Wt, Wp, Wv, Wz, Wq, Wsm, Wsk, Wku, Wmr
Parâmetros de contorno originais:Pa, Pt, Pp, Pv, Pz, Pq, Psm, Psk, Pku, Pmr
Componentes do sistema
Sensor de perfil digital de baixo ruído da série PHP
- Resolução: 0,02-0,1 μm
- Distância: ±7,5-±30μm
- Precisão linear: ± 0,7+ 0,05H
- Força de medição: 0,7 g
- Sensor de rugosidade sem guia com excelente resposta de frequência e ampla largura de banda do sinal
Motorista: motorista DSH de baixo ruído / motorista cerâmico DCH de baixo ruído
- Viagem ferroviária: 100-150 mm / 180-220 mm
- Intervalo numérico: 0,05-2μm / 0,05-5μm
- Direcção do contorno: 0,3 μm/100 mm
- Valor residual de rugosidade: ≤ 0,005 μm
- Velocidade máxima de movimento: 20 mm/s
- Velocidade mínima de medição: 0,1 mm/s
- O atuador de baixo ruído cumpre os requisitos de precisão de medição do perfil das peças padrão
Membro da coluna: coluna de alta velocidade da CNF / coluna longa da CNFL
- Faixa: 320-420 mm / 520-620 mm
- Velocidade máxima de movimento: 20 mm/s
- Velocidade mínima de movimento: 0,2 mm/s
- Precisão de posicionamento: 0,005 mm
- Coluna de alta velocidade com estrutura, não deformável para utilização a longo prazo
Componentes da plataforma: MPE Integral Ergonomic Machine Table
- Material: Mármore
- Especificação: 500*800, 500*1000
- Projeto integrado com estrutura compacta
- Manutenção conveniente e poupança de espaço
- Design ergonômico reduz a fadiga do operador
Perguntas Frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.
P2: O que a sua empresa fabrica principalmente?
A2: Produzimos principalmente máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos relacionados.
Q3: Como escolher a especificação adequada?
A3: A nossa equipa profissional irá recomendar instrumentos de medição adequados com base na sua variedade de produtos e requisitos de medição.
Q4: Você aceita serviços personalizados?
A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Nosso período de garantia do produto é de 1 ano. Nós melhoramos peças quebráveis e mantemos a qualidade estável do produto.
