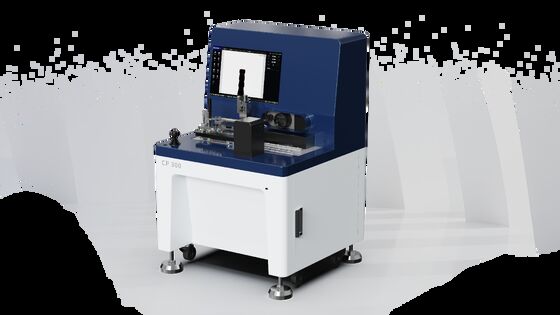

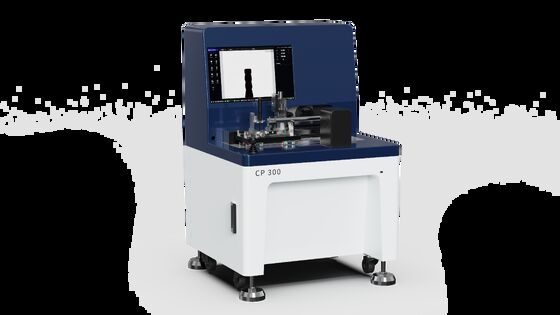

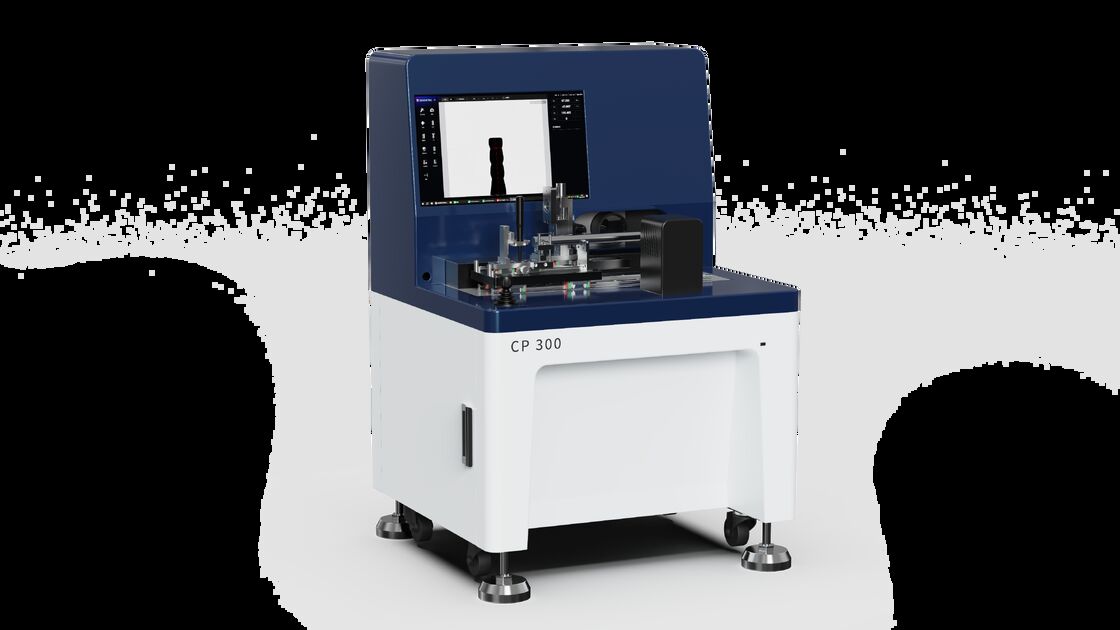

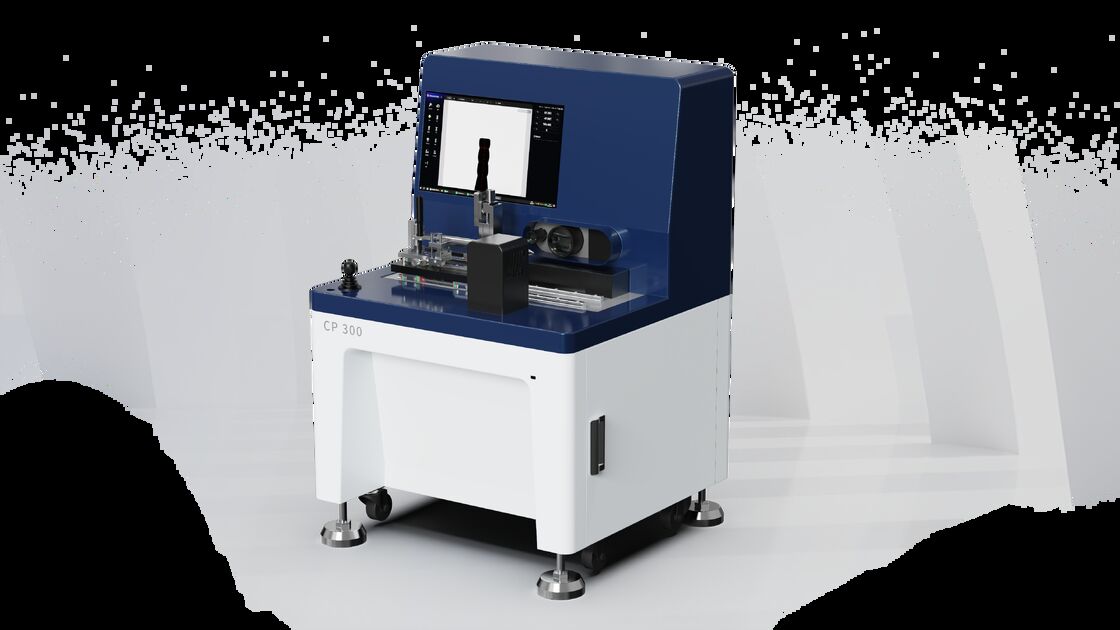

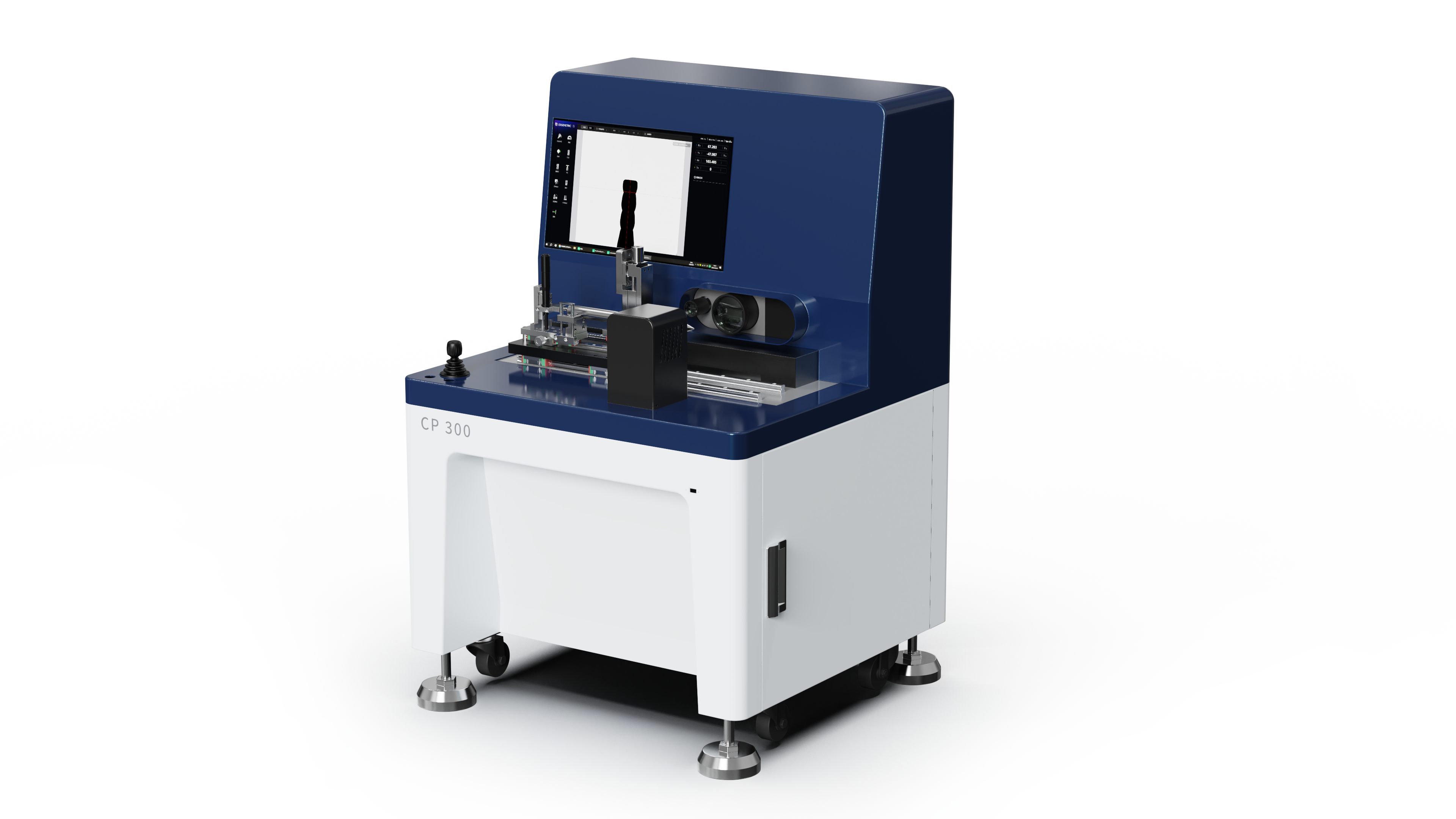

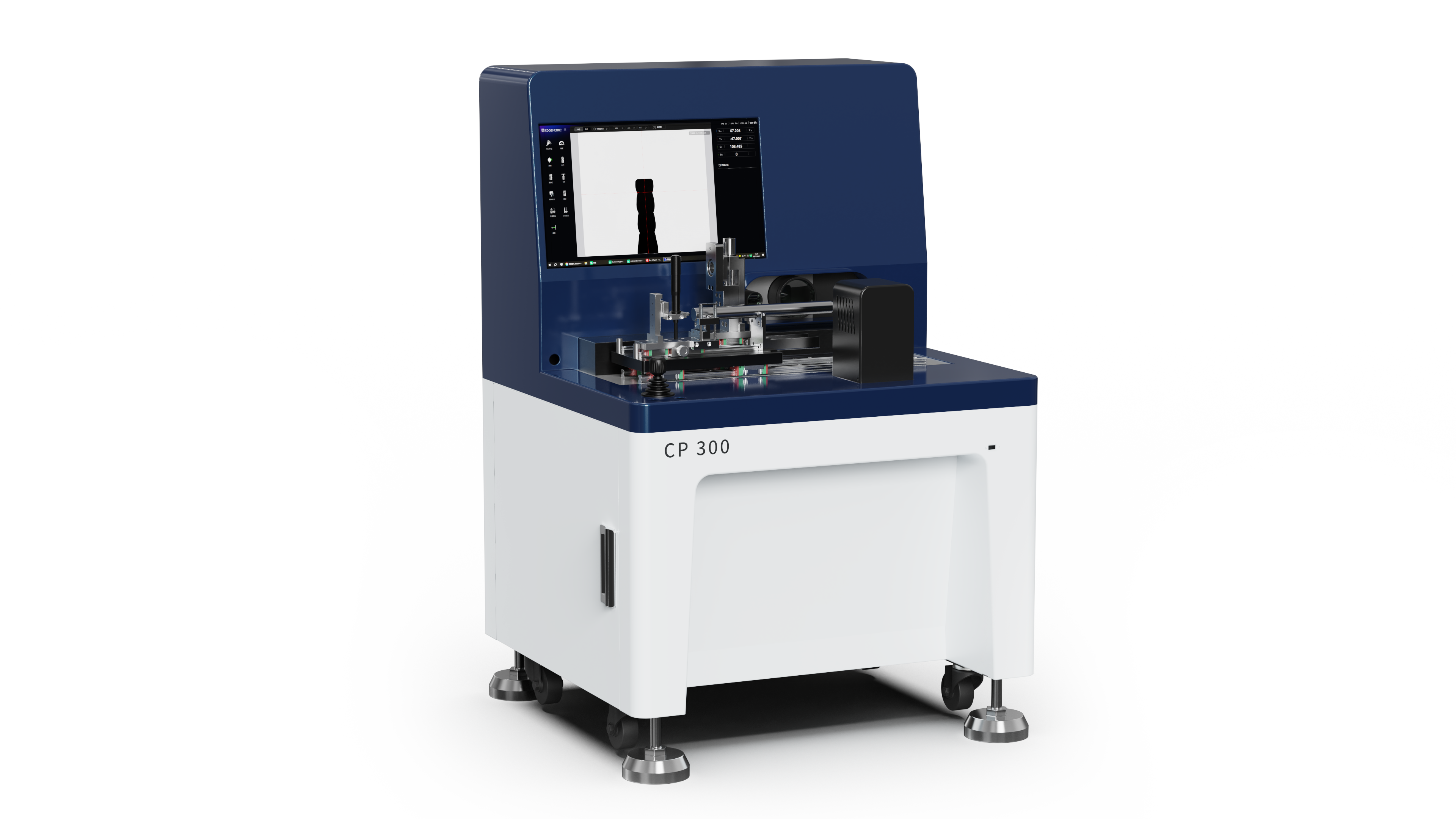

Cutter Profiler CP300: instrumento de medição automático de perfil de ferramenta 2D de alta precisão

O CP 300 é um dispositivo de medição automatizado de alta precisão dedicado ao perfil 2D de ferramentas de corte. Abandonando a complexa reconstrução da topografia 3D, ele retorna à essência da medição de perfil - alcançando uma avaliação quantitativa rápida, estável e repetível de características de perfil, como fresas de topo esférico, ferramentas de ponta esférica e ferramentas formadas com excelente imagem óptica e precisão mecânica. É um ponto de verificação de qualidade confiável no processo de fabricação e reafiação de ferramentas de corte.

• Hardware de alta precisão e sistema de imagem:

  1.Plataforma óptica de precisão: Equipada com uma lente zoom de alta resolução e câmera industrial de alta definição, combinada com design óptico telecêntrico, reduz efetivamente erros de perspectiva e obtém imagens de perfil de cortador nítidas e sem distorção com bordas afiadas.
  2.Sistema Mecânico de Alta Rigidez: Adotando transmissão de guia linear de alta precisão e eixo giratório, garante a suavidade do movimento de digitalização e precisão de posicionamento, estabelecendo uma base sólida para medições repetidas.
  3. sistema inteligente de medição de lente dupla: a lente de baixa ampliação tem um campo de visão maior para captura rápida e medição geral do perfil completo de ferramentas de grande porte; a lente de alta ampliação fornece maior resolução para medir os detalhes do perfil microscópico de cortadores de pequeno diâmetro ou peças-chave. A colaboração inteligente do sistema de lente dupla atende às necessidades completas de medição de perfil de alta precisão de ferramentas de tamanhos micro a grandes, sem substituição manual de lentes.

• Funções de software e análise inteligentes e eficientes:

  1. Medição automática com um clique: Programas de medição predefinidos para várias ferramentas padrão (por exemplo, fresas de topo esférico e ferramentas de ponta esférica) para realizar o processo totalmente automático, desde o posicionamento e digitalização até a avaliação.
  2. Comparação inteligente de contornos: Suporta importação de desenhos CAD padrão (DXF), comparando automaticamente com os contornos medidos, gerando rapidamente mapas de cores de desvio e relatórios de dimensões detalhados para julgamento intuitivo de qualificação.
  3. Biblioteca rica de parâmetros de perfil: analisa e gera automaticamente dezenas de parâmetros geométricos de perfil, como raio do arco, ângulo, distância e pontos de coordenadas para atender a diversas necessidades de inspeção.

• Excelente estabilidade e usabilidade:

  1.Excelente repetibilidade: contando com a estrutura mecânica estável e o sistema de controle preciso, ele alcança repetibilidade de medição em nível de mícron, garantindo resultados de medição consistentes e confiáveis ​​em diferentes lotes e operadores.
  2. Processo de operação simplificado: A interface de software amigável e o design de operação no estilo assistente reduzem muito a dependência da experiência profissional dos operadores e reduzem os custos de treinamento.
  3.Design Industrial Robusto: Apresentando boa adaptabilidade ambiental, pode ser implantado de forma estável em salas de inspeção ou ambientes próximos ao local de produção.
