Sistema de inspeção de ferramentas UNIMETRO RANGER600 para fresamento
Aplicação do produto

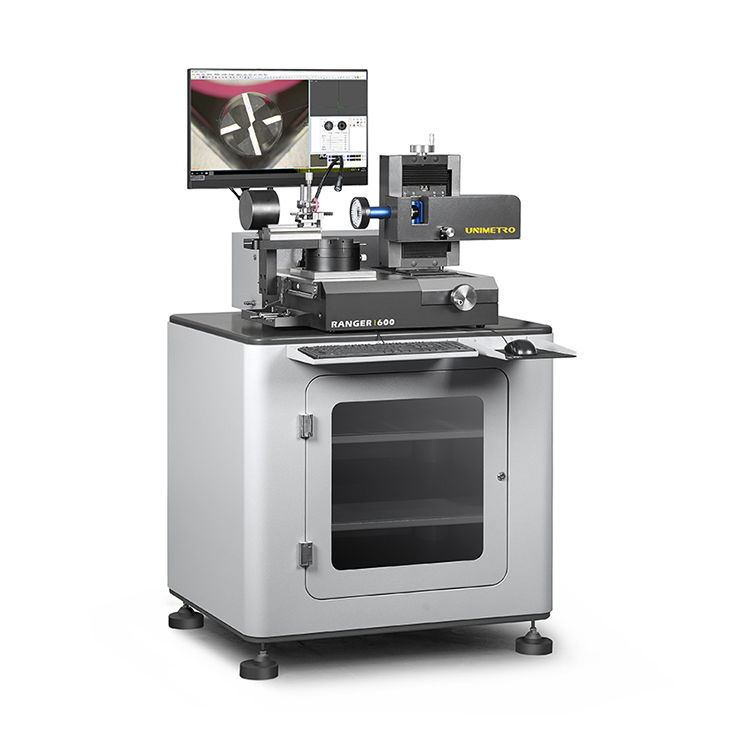

O Sistema de Inspeção de Ferramentas UNIMETRO RANGER600 é a máquina de medição universal para brocas, fresas e escareadores com sistema de iluminação flexível. Graças ao seu design compacto e grande estabilidade, o RANGER600 pode ser empregado em salas de metrologia, recebimento de inspeção ou diretamente na produção.
Configurado com o software de medição universal SMARTOOL, este sistema é o instrumento ideal para todos os tipos de ferramentas de corte de metal, desde a verificação rápida de critérios únicos (como contorno externo ou ângulos) até o controle completo de geometrias especiais de ferramentas. Os usuários podem facilmente alcançar um fluxo de trabalho PUT-MEASURE-ANALYSE com o RANGER600.
Especificações Técnicas
| Parâmetro |
Valor |
| Curso do eixo X |
80mm |
| Curso do eixo Y |
60mm |
| Faixa de medição do eixo Z |
60mm |
| Diâmetro máximo da ferramenta |
50mm |
| Comprimento máximo da ferramenta |
300mm |
| Distância de trabalho |
90mm |
| Lente |
Lente zoom amassada de 0,7-4,5X |
| Câmera |
Câmera HD de 2M pixels/câmera HD de 5M pixels (opcional) |
| Resolução de escala linear |
0,0001 mm |
| Ampliação |
12,6X~79,2X/25,2X~158,4X (opcional) |
| Campo de visão |
27*20mm~4,3*3,3mm/13,5*10mm~2,3*1,6mm (opcional) |
| Medindo precisão |
X~Y,(2,5+L/100)µm, L é o comprimento medido |
| PC |
Sistema de PC TUDO EM UM, sistema operacional Windows 10, com monitor LCD de 24" |
| Iluminação |
Anel de luz LED de 8 seções, luz de contorno e luz auxiliar flexível, todo controle de software e programável |
| Formato de entrada |
Arquivos DXF |
| Formato de saída |
EXCEL, DXF |

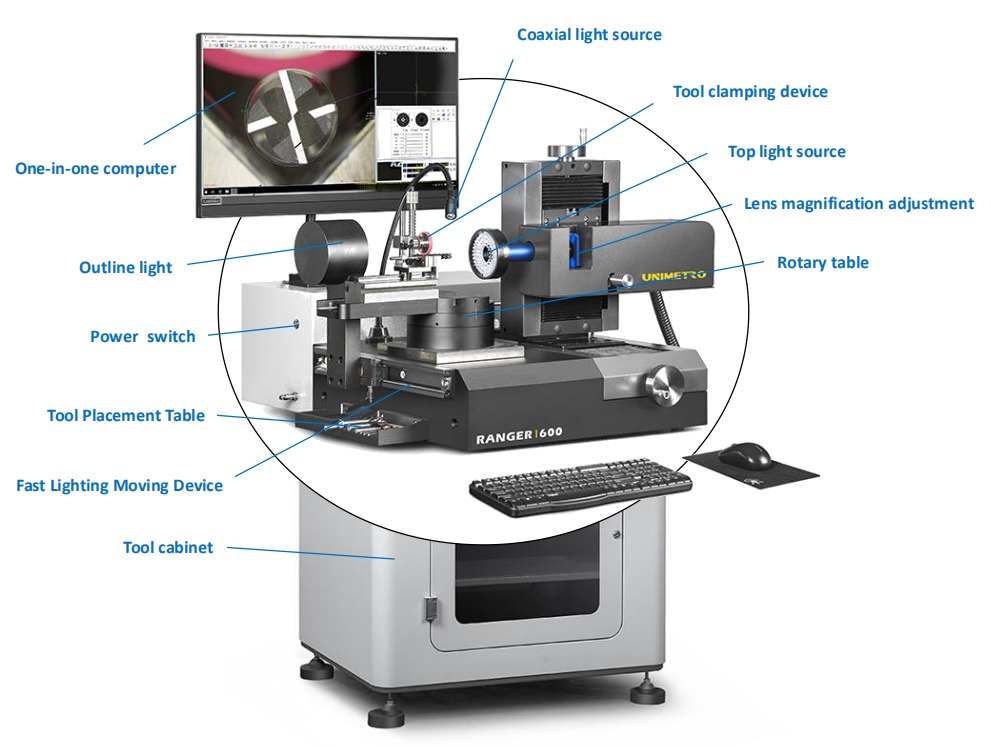

Recursos avançados de design
- Design ergonômico com construção sólida
- Captura e exibição de imagens HD com ampliação de microscópio opcional

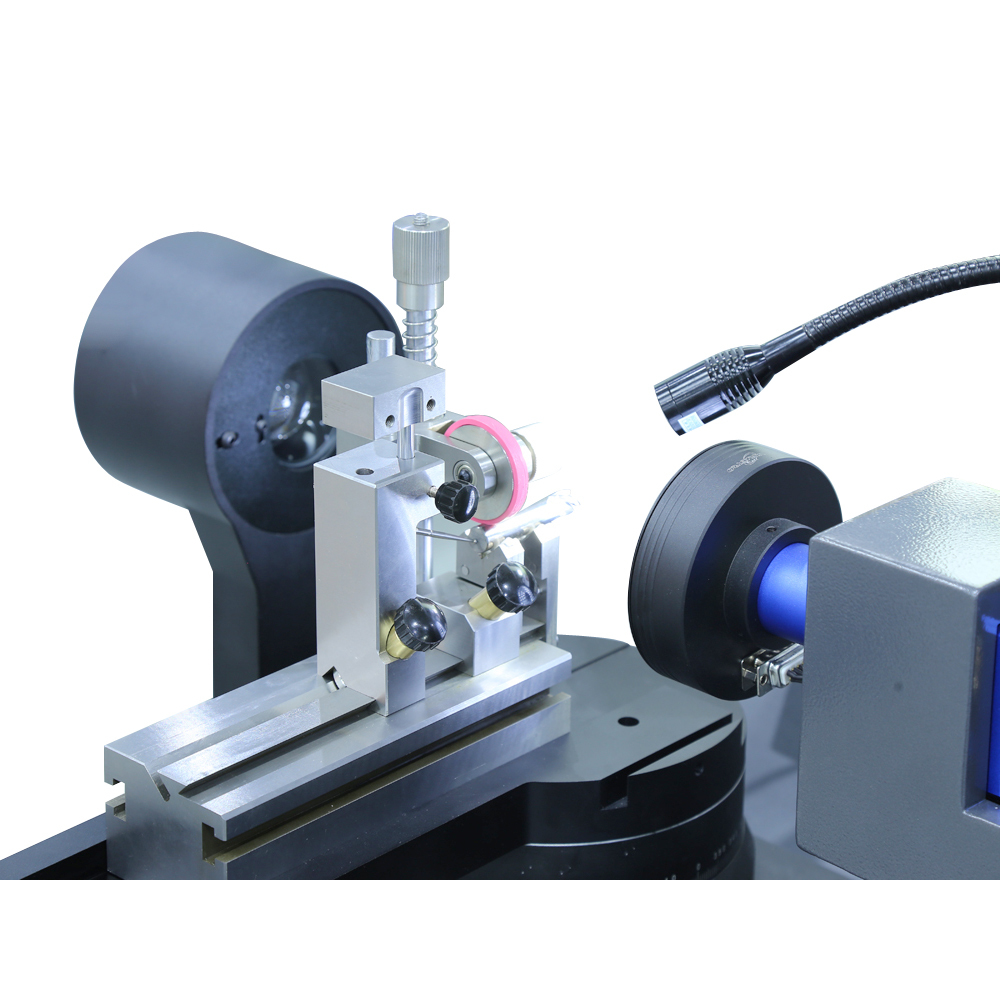

- Bloco V estável para fixação e alinhamento seguros da ferramenta
- Ângulos de medição fixos mecânicos de 0° e 90° na platina rotativa
- Codificador de alta precisão em mesa rotativa para localização precisa do ângulo
- Anel luminoso LED programável com iluminação de contorno e luz auxiliar
- Software de medição SMARTOOL com funções especializadas de ferramentas de corte
- Detecção automática de bordas e medição rápida de ângulo com retículo
- Funções de comparação de elementos CAD
- Exportação de resultados de medição para arquivos EXCEL ou CAD
- Sistema de PC TUDO EM UM para maior estabilidade
Capacidades de medição de múltiplos ângulos

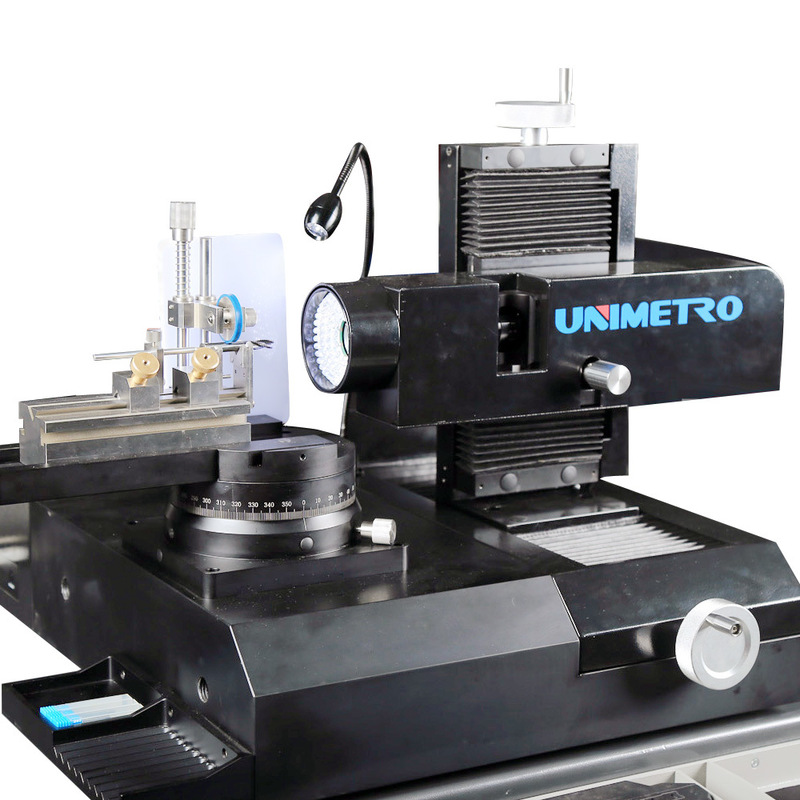

A mesa rotativa oferece dois ângulos fixos mecânicos (0° e 90°) para posicionamento preciso da ferramenta. A posição 0° permite a medição da extremidade da ferramenta, extremidade da ferramenta - eixo central e extremidade da ferramenta - ângulo frontal. A posição de 90° facilita a medição do ângulo da hélice, do ângulo frontal axial, do primeiro ângulo traseiro, do segundo ângulo traseiro e do ângulo da borda de inclinação. Ângulos adicionais podem ser localizados com precisão usando o codificador integrado, com leituras de ângulo exibidas no software.
Sistema de iluminação
O sistema inclui uma luz adicional regulável em um braço flexível para aprimoramento de imagem localizado e um módulo de luz LED de contorno de caminho de luz paralelo que se move ao longo do eixo X para fornecer imagens ideais dos contornos da ferramenta.
Recursos da estação de trabalho

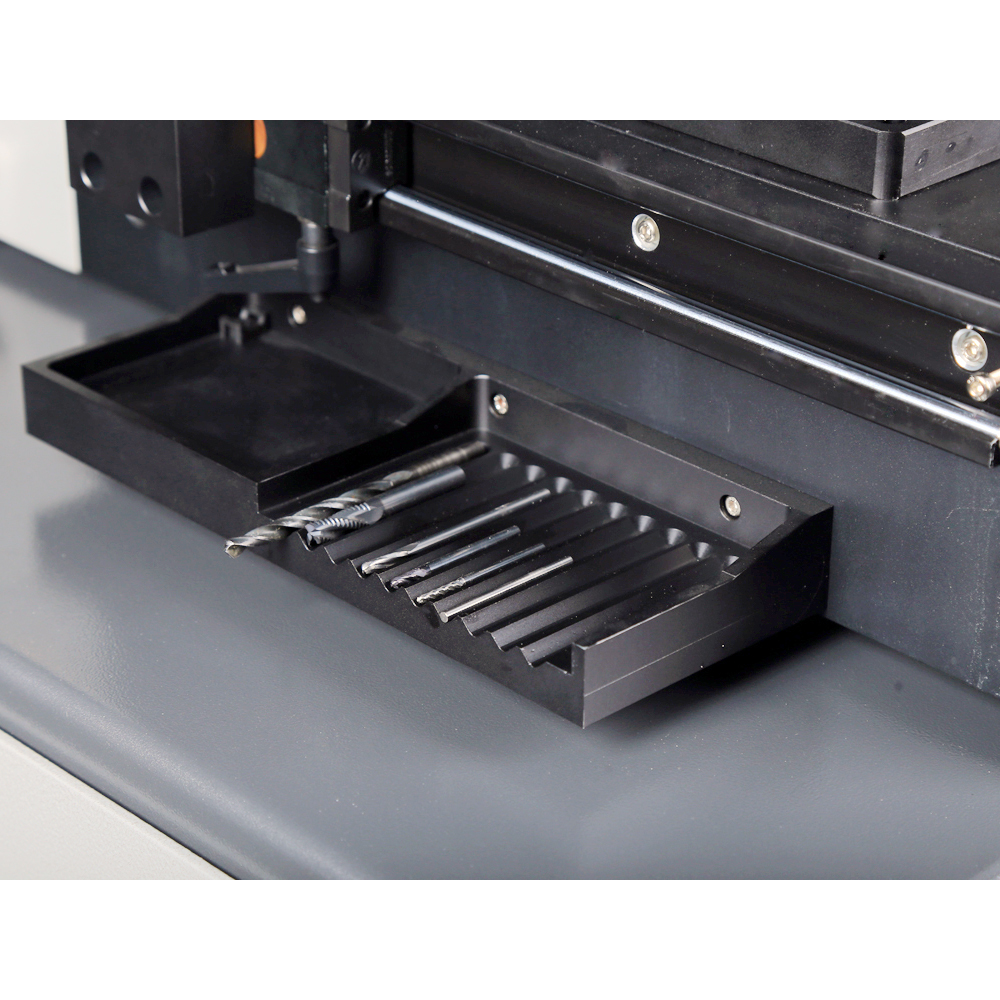

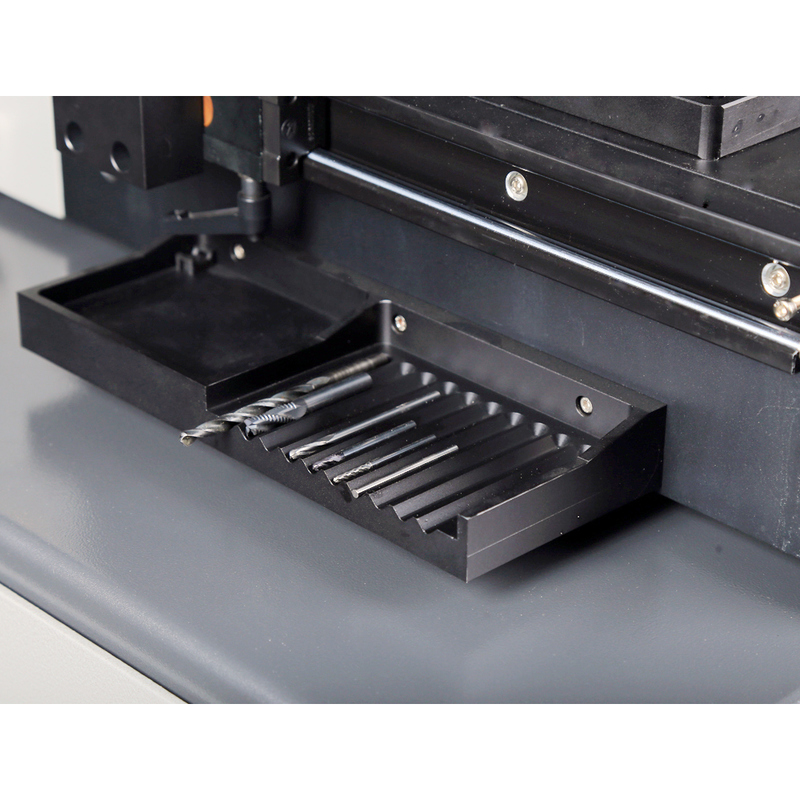

O sistema apresenta uma estação de trabalho sólida com espaço de armazenamento prático e um porta-ferramentas integrado de múltiplas seções para preparação organizada de ferramentas.
Software de medição SMARTOOL
O software de medição de ferramentas de corte SMARTOOL é desenvolvido com base em tecnologia de medição óptica e digital de alta precisão. Oferece operação intuitiva com numerosos algoritmos de medição e avaliação projetados especificamente para ferramentas fabricadas ou afiadas em operações de retificação.
Recursos de software
- Exibição de imagens de alta resolução com interface gráfica
- Visualização dinâmica da curva de detecção de bordas em tempo real
- Medição rápida de ângulo com retículo giratório
- Função de comparação CAD para avaliação da geometria da ferramenta
- Todas as teclas de função e painéis de controle exibidos na janela do software
Capacidades de medição
O sistema pode medir vários ângulos e recursos de ferramentas, incluindo ângulo de hélice, ângulo frontal axial, ângulos traseiros, ângulo de borda de inclinação, geometrias de extremidade de ferramenta e muito mais.
