Informação detalhada

Nome do produto:	Máquina de medição cerâmica da coordenada do projeto CMM do feixe com precisão mais alta	Modelo:	Néon
MPEe:	≤ 0.9+L/350 (μm)	MPEp:	0.9μm
Waranty:	12 meses	Vantagem:	Alta precisão
Destacar:	Máquinas de medição cerâmicas da coordenada do feixe , Máquina da medida da coordenada da elevada precisão 3D , Máquina cerâmica da medida da coordenada do feixe 3D

Descrição de produto

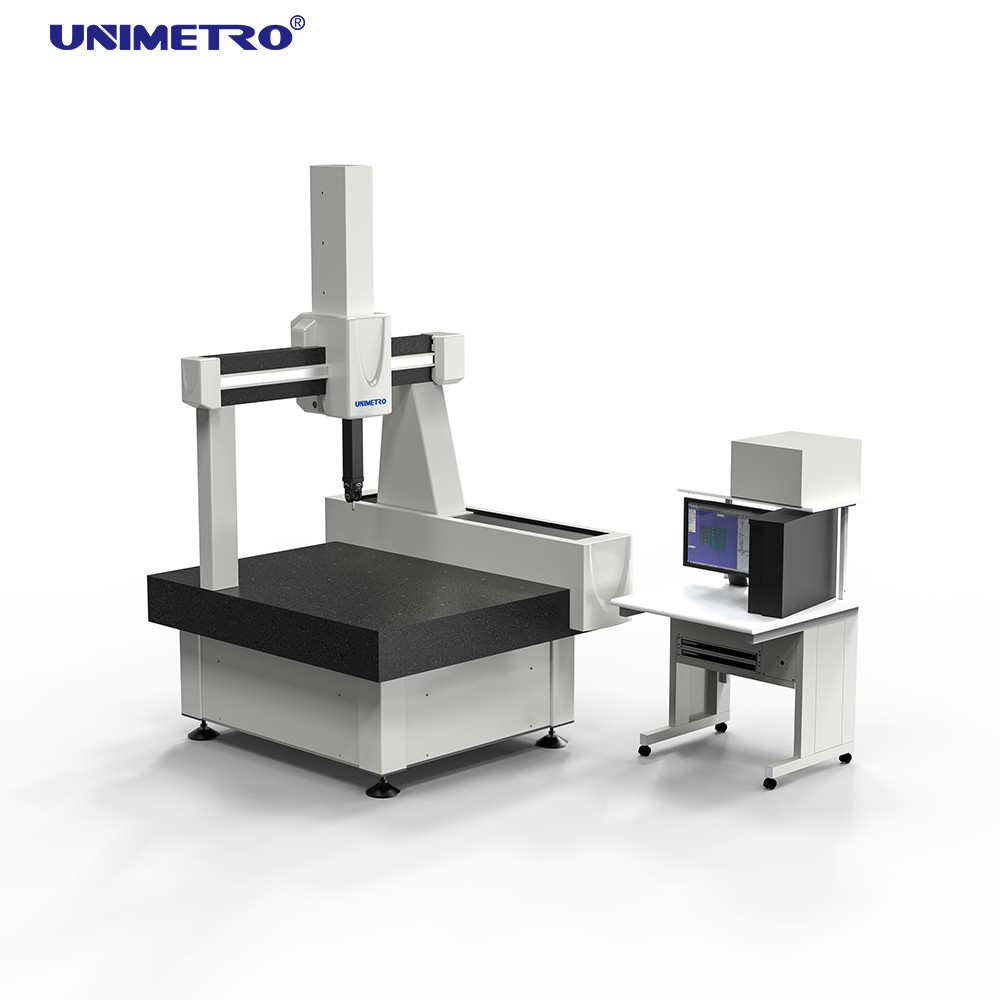

Máquina de medição por coordenadas 3D com construção de feixe cerâmico para alta precisão

Máquina de medição coordenada 3D da elevada precisão - 12 meses de garantia

Visão geral do produto

A máquina de medição por coordenadas da série Neon adota um design cerâmico inovador para obter capacidades de digitalização e detecção de altíssima precisão. Particularmente adequado para as necessidades de aplicação de produtos de alta precisão nas áreas eletrônica, automotiva e aeroespacial. Este sistema exclusivo de três coordenadas pode ser equipado com múltiplas sondas de três coordenadas.

Parâmetros Técnicos

Série	Faixa de deslocamento (mm)	Precisão (hum)
Nome do produto	Tipo máquina de medição coordenada CMM do pórtico para a inspeção do automóvel
Série Ne	X: 600-1000, Y: 600, Z: 600-700	MPEe: 0,9+L/350um, MPEp: 0,9um
Série 800	X: 800-1500, Y: 700	-
Série 1000	X: 1000-3000, Y: 800	-
Série 1200	X: 1500-4000, Y: 1000	-
Sistema de software	Versão Rational-DMIS Advanced (CAD)
Sistema de controle e sistema de sonda	Inclui joystick, sistema de controle RENISHAW com joystick MCU
Conjunto de sondas	RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M
Caneta de sonda	Caneta RENISHAW M2 M3

Aplicações Típicas

Peças para motores e caixas de câmbio de automóveis
Lâminas de aviação, motores e peças de aeronaves
Engenharia Geral de Precisão
Fabricação Farmacêutica

Principais recursos

Plataforma de trabalho

Plataforma de granito de alta qualidade com trilho guia em cauda de andorinha precisa. A plataforma de trabalho em granito serve como base da máquina, impactando significativamente o desempenho geral. O material de granito da plataforma, combinado com trilhos-guia precisos em cauda de andorinha, reduz efetivamente a vibração e melhora o desempenho da máquina.

Guia de três eixos

Construção de viga e fuso de cerâmica totalmente fechada. Os eixos X e Z apresentam componentes cerâmicos resistentes à ferrugem, oferecem excelente rigidez e fornecem coeficientes de expansão térmica menores para maior precisão.

Suporte Base

Mecanismo de amortecimento passivo duplo projetado para ambientes de instalações de produção. Esta estrutura inovadora evita a influência de vibrações de baixa frequência de máquinas ou veículos de transporte próximos, garantindo a precisão da medição e reduzindo ao mesmo tempo a necessidade de medidas adicionais de fundação à prova de terremotos.

Sistema de software

Rational-DMIS é um pacote de software de medição 3D integrado em grande escala recentemente desenvolvido, projetado para acomodar usuários iniciantes e avançados. O software é desenvolvido com um kernel DMIS completo e nativo seguindo os padrões DMIS versão 5.0, tornando-o um modelo de padronização de software de medição CMM. DMIS tornou-se um padrão ISO (ISO 22093:2003).

Imagens do produto

Nossos clientes e agentes

etiqueta:

Lugar de origem:	China
Marca:	UNIMETRO
Certificação:	ISO
Número do modelo:	Néon

Quantidade de ordem mínima:	1SET
Preço:	negociável
Detalhes da embalagem:	Caso de madeira
Tempo de entrega:	40-45days
Termos de pagamento:	T/T, L/C, D/A, D/P, Western Union, MoneyGram
Habilidade da fonte:	10 conjuntos por mês
