Única máquina de medição da coordenada do quadro 3D CMM com grande curso

Informação Básica
Lugar de origem: China
Marca: UNIMETRO
Certificação: ISO
Número do modelo: Crípton
Quantidade de ordem mínima: 1set
Preço: Negotiable
Detalhes da embalagem: CASO DE MADEIRA
Tempo de entrega: 40-45days
Termos de pagamento: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Habilidade da fonte: 10 ajustado pelo mês
Informação detalhada
Nome do produto: Única máquina de medição da coordenada do quadro CMM com grande curso Modelo: Crípton
MPEe: ≤ 1.5+L/350 (μm) MPEp: ≤ 1.5μm
Garantia: 12 meses Vantagem: Precisão alta, grande escala, estável
Realçar:

máquina de medição da coordenada 1.5um

,

máquina de medição coordenada de 3D CMM

,

ISO da máquina de medição da coordenada 3D


Descrição de produto

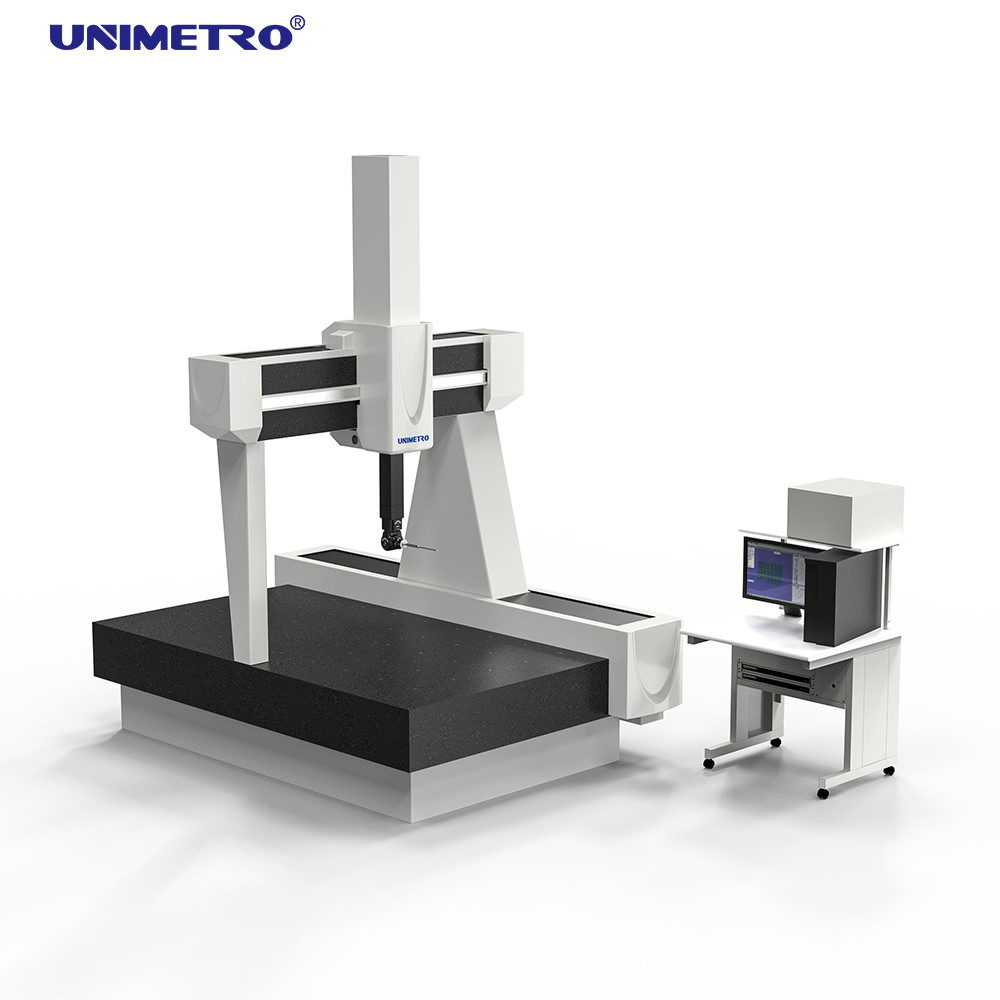

Única máquina de medição da coordenada do quadro 3D CMM com grande curso



Vista geral do produto

O “crípton” é uma elevada precisão, alto-confiança, máquina de medição em grande escala da três-coordenada, com um projeto alto unilateral original. Baseado no conceito de projeto modular universal, assegura a confiança alta para todos os tipos de máquinas de medição coordenadas, e é fácil manter. O instrumento de medição da três-coordenada de várias especificações deste modelo inclui um trilho da extensão de mais do que os 10m, que podem ser instalados sob a superfície à terra. As séries do crípton de instrumentos de medição da três-coordenada para apoiar uma variedade de métodos da medida, incluindo o toque que envia a medida de ponta de prova digital, a exploração análoga da ponta de prova do contato contínuo e a exploração da ponta de prova do laser, todas estas opções da ponta de prova são inteiramente permutáveis, que ajudam os milhares de medida geométricos e as peças de forma livre.

PARÂMETROS TÉCNICOS

Nome do produto Tipo máquina de medição CMM do pórtico da coordenada para a inspeção do automóvel
  Escala do curso (milímetros) Precisão (um)
Série do Kr Linha central de X Linha central de Y Linha central de Z MPEe MPEp
1000 1000-5000 800 1.5+L/350um 1.5um
1200 1000-5000 1000
1500 2000-5000 1200,1300,1500
1600,1800,2000,2500 2000-5000 1500
2500 2500-6000 1800
2500 2500-8000 2000
Sistema de software Interruptor de medição Versão avançada racional-DMIS (CAD)
Manual Manual+disk
Sistema do &probe do sistema de controlo Inclua o manche O sistema de controlo de RENISHAW, inclui o manche de MCU
Grupo da ponta de prova RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M…
Estilete da ponta de prova Estilete de RENISHAW M2 M3

Aplicação típica


· Peças da aviação e peças estruturais
· Grande engrenagem
· Grande turbina de vapor para a central elétrica
· Motores e hélices marinhos
· Peças do trem

Características

A precisão da estrutura- do trilho de TElevated é estável e melhorada extremamente:
O uso do tipo unilateral do viaduto na máquina de medição três coordenada reduz extremamente o erro do Abbe, faz a precisão mais altamente, e a estabilidade é melhorada igualmente extremamente.
guideway-completo fechado, todo o material da TThree-linha central do granito:
Nós somos equipados com os trilhos de guia incluidos em todas as máquinas, que podem impedir dano à trilha causada pela erosão externo da poeira, e protegidos da poluição e da temperatura. Isto é especialmente importante para o ambiente áspero. Todos os três machados são feitos do granito, que é resistente à corrosão e tem exatamente o mesmo coeficiente da expansão térmica, assim que a precisão é mais alta!

Software

Racional - DMIS é um pacote de software integrado em grande escala recentemente desenvolvido da medida 3D. Além do que o desenvolvimento e o projeto do software, que toma em consideração as exigências dos novatos para a aprendizagem e o uso fáceis do software e de usuários de nível elevado para a função do software, mais importante, transforma-se um modelo CMM da normalização do software da medida.
Os programas racionais de DMIS são projetados com o núcleo completo e nativo de DMIS até a versão 5,0 de DMIS, que é totalmente diferente do “apoio assim chamado DMIS” (o núcleo não é DMIS). Como se sabe, DMIS transformou-se um padrão de ISO (o 22093:2003 do ISO)
