Informação detalhada

Nome do produto:	Máquina da medida da dimensão da imagem do design compacto com grande FOV	Sensor de imagem:	câmara digital da cor de 2000W HD
Lente de recebimento de luz:	Lente telecêntrica única/dupla	Visão ampla:	130*100mm
Repetibilidade:	+-2 (tabela coordenada que não se move)	Resolução de exibição:	0,1um
Garantia:	12 meses	Dimensão:	415240768mm
Destacar:	Sistema de medida compacto da dimensão da imagem , Medida rápida do sistema de medida da dimensão da imagem , Sistema de medida da dimensão da imagem do ISO

Descrição de produto

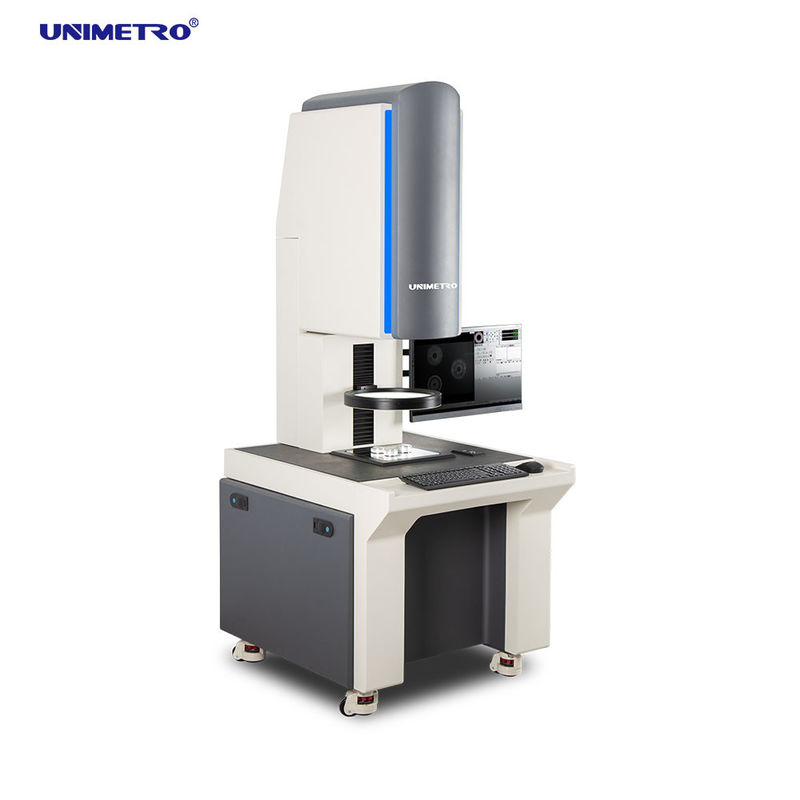

Sensor de dimensão de imagem de grande campo de visão

Projeto compacto com alta resolução para medição de lotes eficiente

O sistema de medição de dimensão de imagem A100 representa a abordagem inovadora da UNIMETRO para a tecnologia de medição de imagem.Este sistema elimina a necessidade de sensores de deslocamento de régua de grelha como padrões de precisão e não requer lentes com grandes distâncias focais para ampliação de imagem para garantir a precisão da medição.

Com uma estrutura de carroceria simplificada, o A100 utiliza uma lente de zoom telecêntrico com grande ângulo de visão e grande profundidade de campo,combinado com uma câmara CCD de pixel alto e um poderoso software de fundoEste sistema óptico avançado emprega processamento digital de alta velocidade e algoritmos de análise de imagem de precisão para completar a avaliação da tolerância dimensional com um único clique.

Características essenciais

Operação rápida e eficiente

Os produtos podem ser colocados livremente na bancada de trabalho sem fixadores adicionais para posicionamento
Capacidade de medição rápida - até 512 partes medidas simultaneamente
Eficiência de medição de lote melhorada com funcionamento rápido e preciso no modo CNC

Resultados precisos e consistentes

A operação de um clique fornece resultados de medição precisos e consistentes para qualquer operador
Foco automático do software elimina desvios dos ajustes manuais de foco
Identificação automática da posição de medição garante resultados uniformes e estáveis sempre

Operação fácil e simples

Treinamento rápido do operador com instruções manuais mínimas
Interface de operação intuitiva com funções facilmente acessíveis
Criação de linhas e pontos virtuais para requisitos de medição alargados

Especificações técnicas

Número do modelo	A100
Sensor de imagem	Câmera digital HD a cores de 2000W
Exibição externa	24 polegadas
Lente receptor de luz	Lente Telecêntrica Única/Dupla
Sistema de iluminação	Sistema de lançamento com iluminação direcional de anel de zona única (luz branca)
Transmissão	Iluminação de transmissão telecêntrica (luz branca)
Visão ampla	83 × 63 mm
Repetitividade	± 3 μm (Tabela de coordenadas não em movimento)
Software de medição	INS/F
Resolução da tela	0.1 μm
Tabela de coordenadas eléctricas da direcção Z	Distância de movimento 100 mm
Dimensões	240 × 415 × 770 mm
Peso	50 kg
Fornecimento de energia	110-240VAC, 50/60Hz

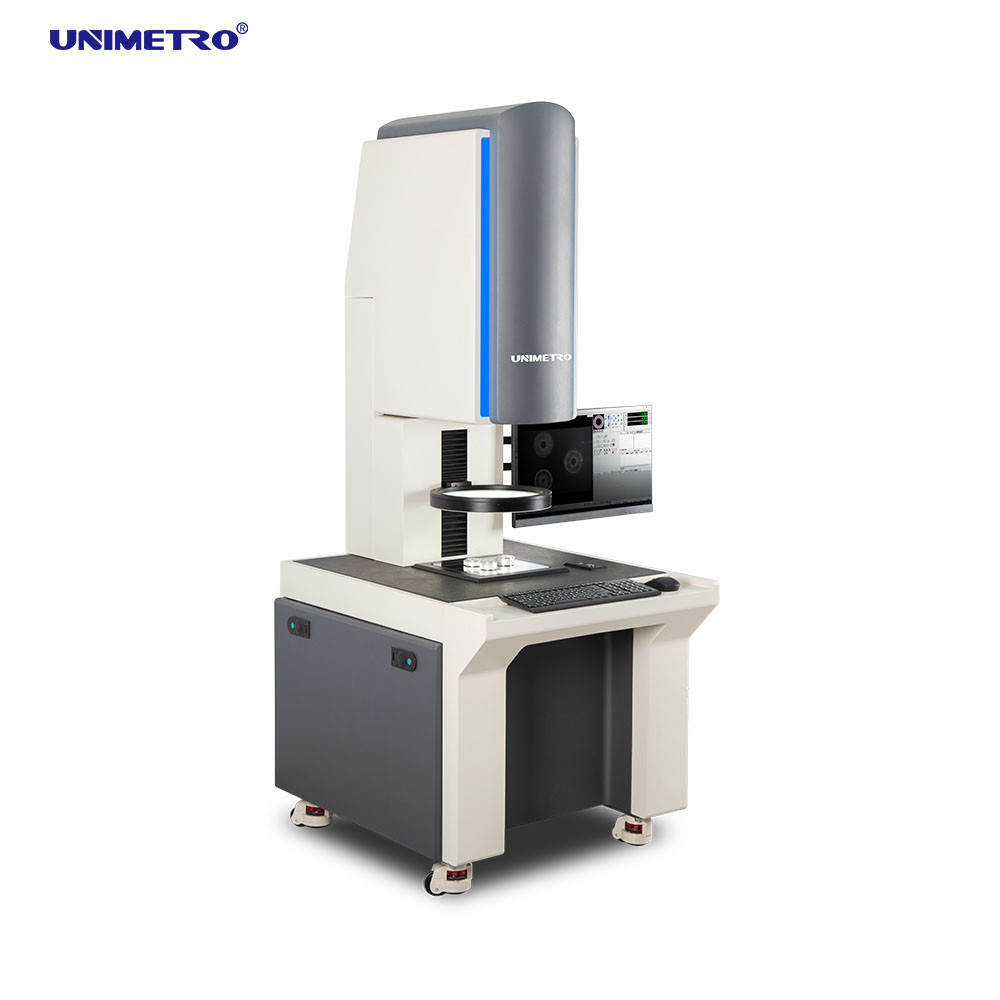

Imagens do produto

Perguntas Frequentes

P1: É uma fábrica ou uma empresa comercial?

A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.

P2: O que a sua empresa fabrica principalmente?

A2: Especializamo-nos em máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos relacionados.

Q3: Como escolher a especificação adequada?

A3: A nossa equipa profissional irá recomendar especificações adequadas com base na sua variedade de produtos e requisitos de medição.

Q4: Você aceita serviços personalizados?

A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas do cliente.

Q5: Qual é o seu período de garantia?

R: Os nossos produtos vêm com uma garantia de 1 ano.

etiqueta:

Lugar de origem:	China
Marca:	UNIMETRO
Certificação:	CE,ISO
Número do modelo:	AVANT100

Quantidade de ordem mínima:	1
Preço:	Discussible
Detalhes da embalagem:	Caso de madeira
Tempo de entrega:	15 dias do trabalho
Termos de pagamento:	T/T
Habilidade da fonte:	100 pelo mês
