Informação detalhada

Nome do produto:	Máquina de Medição de Mosaico de Imagem Rápida	Faixa de medição:	400300200mm (pode ser personalizado)
Modo de movimento:	Automático	Configuração da lente óptica:	Lente óptica de campo grande e telecenciado duplo
Lente óptica de campo grande e telecenciado duplo:	80*60mm	Sensor de imagem:	Lente Big FOV: câmera Hikvision 20M
Medindo precisão:	em 8um
Destacar:	Genesis Image Mosaic Measurent Machine , máquina de Measurent do mosaico da imagem 8um , Câmara digital industrial da imagem rápida

Descrição de produto

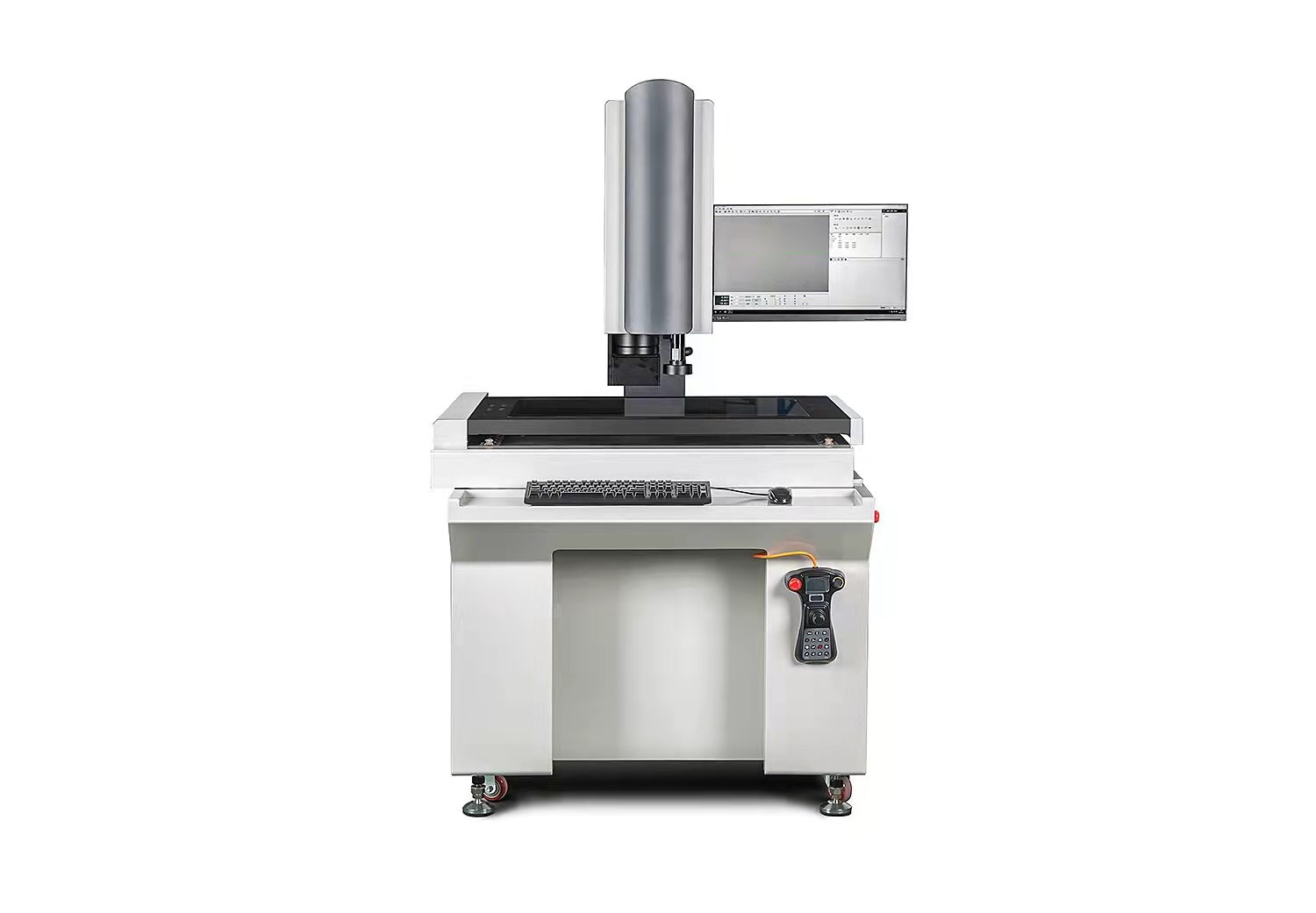

Sistema de Medição de Mosaico de Imagem de Alta Velocidade da Série Genesis com Precisão de 8µm

Instrumento de Medição Rápida de Mosaico de Imagem da Série Genesis

O instrumento de medição rápida de mosaico de imagem da série Genesis combina tecnologia de medição de costura de imagem rápida com tecnologia de medição de imagem tradicional. Equipado com uma lente telecêntrica de grande campo de visão e uma lente telecêntrica com zoom totalmente automático, ele realiza simultaneamente funções de medição rápida e medição fina de ampliação grande. O sistema suporta a medição de várias peças colocadas arbitrariamente, proporcionando aos usuários os benefícios combinados e a eficiência de instrumentos de medição de um clique e instrumentos de medição de imagem tradicionais em uma única máquina.

Ambos os sistemas de medição óptica operam dentro do mesmo sistema de coordenadas, e o Genesis oferece eficiência de medição geometricamente aprimorada em comparação com os instrumentos de medição de imagem bidimensionais tradicionais.

Aplicações

A série Genesis atende a uma ampla gama de campos de medição de dimensão de precisão e desempenha um papel crucial no controle de qualidade em eletrônicos de consumo, semicondutores, automotivo, aeroespacial e outras indústrias. Ajuda os usuários a melhorar significativamente a produtividade.

Funções de Software

A série Genesis, combinada com o software de visão de detecção ultrarrápida FlashPro, oferece capacidades revolucionárias de medição rápida. O software incorpora avanços inovadores em processamento de imagem rápido, algoritmos concorrentes, compensação de precisão e estrutura do sistema. Ele oferece um sistema de inspeção visual profissional abrangente de alta eficiência e alta precisão que atende à crescente demanda por inspeção completa online de alta velocidade no ambiente da Indústria 4.0.

Funções completas de software de medição de imagem: incluindo medição de vários pontos de elementos 2D, linhas, círculos, arcos, polilinhas e splines; funções completas de cálculo de sistema de coordenadas, estrutura e tolerância
Funções de importação, exportação e programação offline de CAD
Alta precisão de interpolação subpixel e compensação de distorção da lente
Módulo de reconhecimento de alvo e correspondência de imagem
Suporte para interface de comunicação de soquete

Parâmetros Técnicos

Número do modelo	Genesis 400	Genesis 500	Genesis 600
Faixa de medição XYZ(mm)	400300200	500400200	600500200
Modo de movimento	Automático

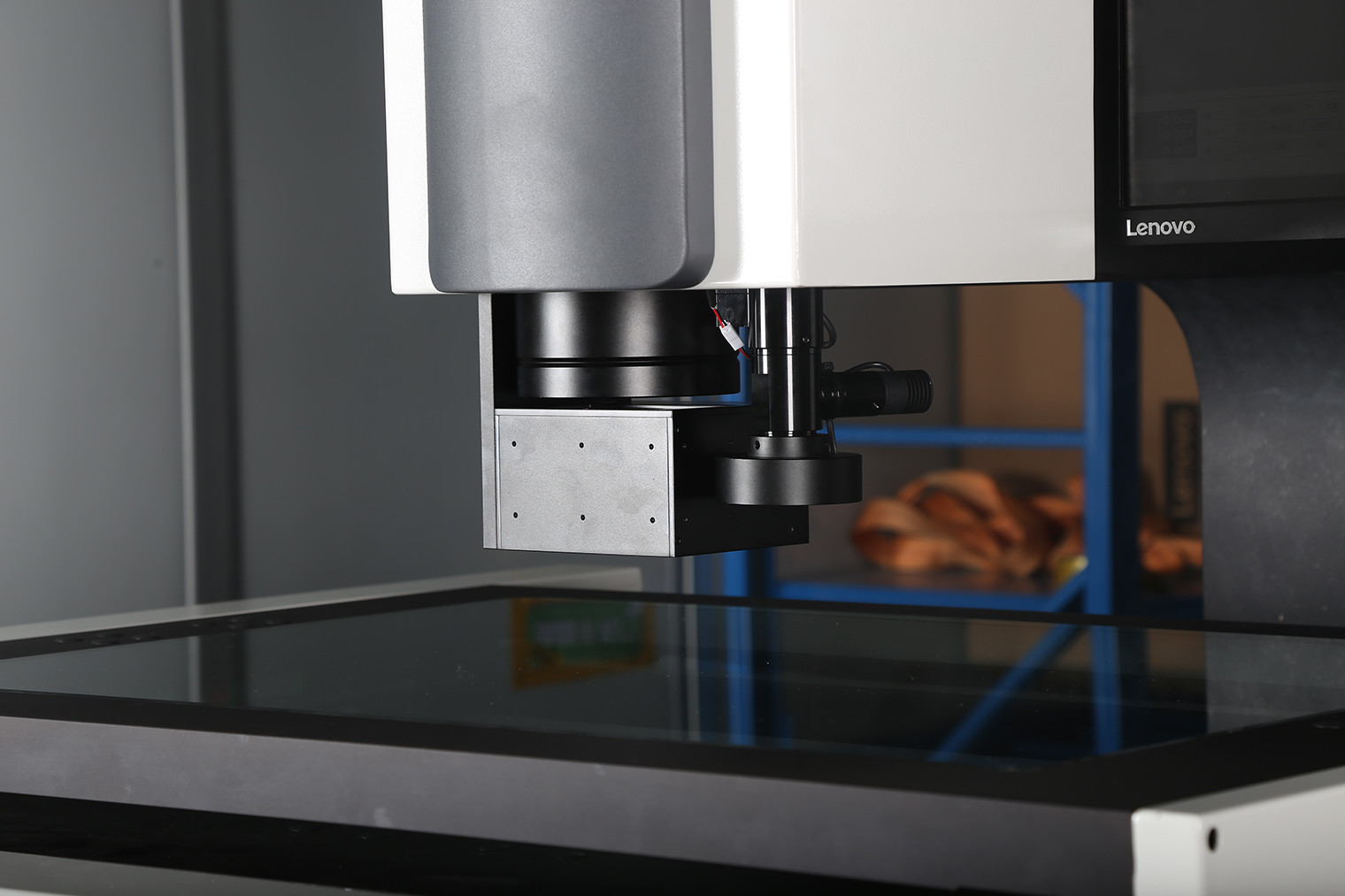

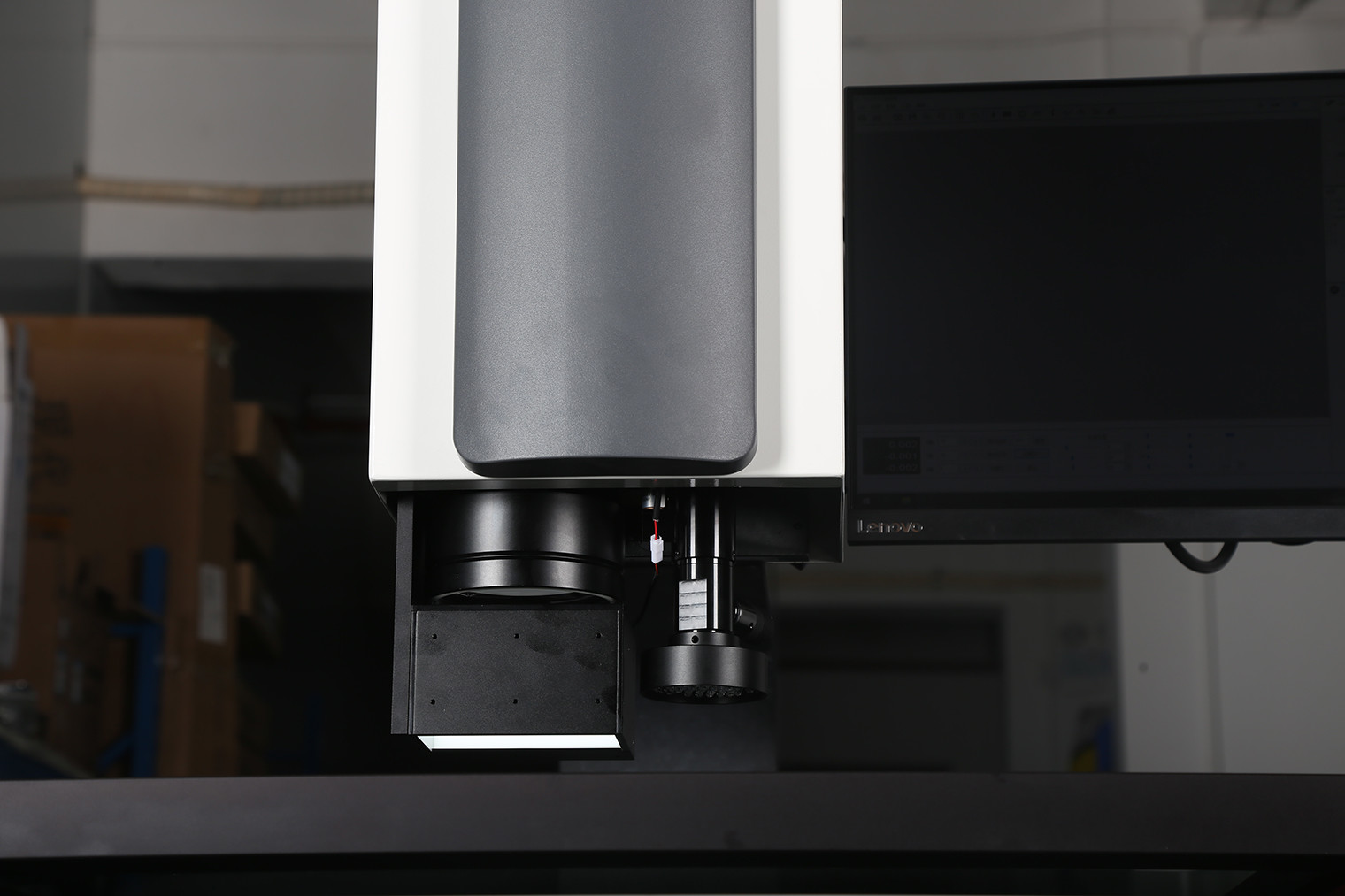

Configuração da lente de visão	Lente óptica telecêntrica dupla de grande campo + lente com zoom automático de 0,7-4,5x
Tamanho do campo do mosaico de imagem (mm)	80*60
Sensor de imagem	Lente Big FOV: Câmera digital HIKVISION 200M Lente com zoom automático: Câmera digital HIKVISION 2M
Precisão de medição	Medição de mosaico de imagem: < 8um Medição de imagem tradicional: 3+L/200 um
Resolução da escala linear	0,0001mm
Precisão de medição do sistema	< 8um
Luz de superfície	Dois conjuntos de luz anelar de LED
Luz de contorno	Dois grupos de fontes de luz LED paralelas
Software	Software de visão de inspeção ultrarrápida FlashPro

Informações da Empresa

Nossos Clientes e Agentes

Perguntas Frequentes

P1: Você é uma fábrica ou empresa comercial?

R1: Somos uma fábrica e fornecemos respostas em até 24 horas.

P2: O que sua empresa produz principalmente?

R2: Fabricamos principalmente Máquinas de Medição por Visão, Máquinas de Medição por Coordenadas, gabaritos CMM e VMM, e equipamentos relacionados.

P3: Como escolher a especificação apropriada?

R3: Nossa equipe profissional recomendará especificações de instrumentos de medição adequadas com base na variedade e tamanho dos produtos que você precisa medir.

P4: Você aceita serviço personalizado?

R4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.

P5: Qual é o seu período de garantia?

R5: Nossos produtos vêm com garantia de 1 ano. Mantemos uma qualidade de produto muito estável e fizemos melhorias significativas em peças quebráveis, garantindo um desempenho confiável.

etiqueta:

Lugar de origem:	China
Marca:	UNIMETRO
Certificação:	CE,ISO
Número do modelo:	GÊNESE

Quantidade de ordem mínima:	1 unidade
Preço:	Discussible
Detalhes da embalagem:	Caixa de madeira
Tempo de entrega:	30 dias de trabalho
Termos de pagamento:	T/t, d/a
Habilidade da fonte:	10 unidades por mês
