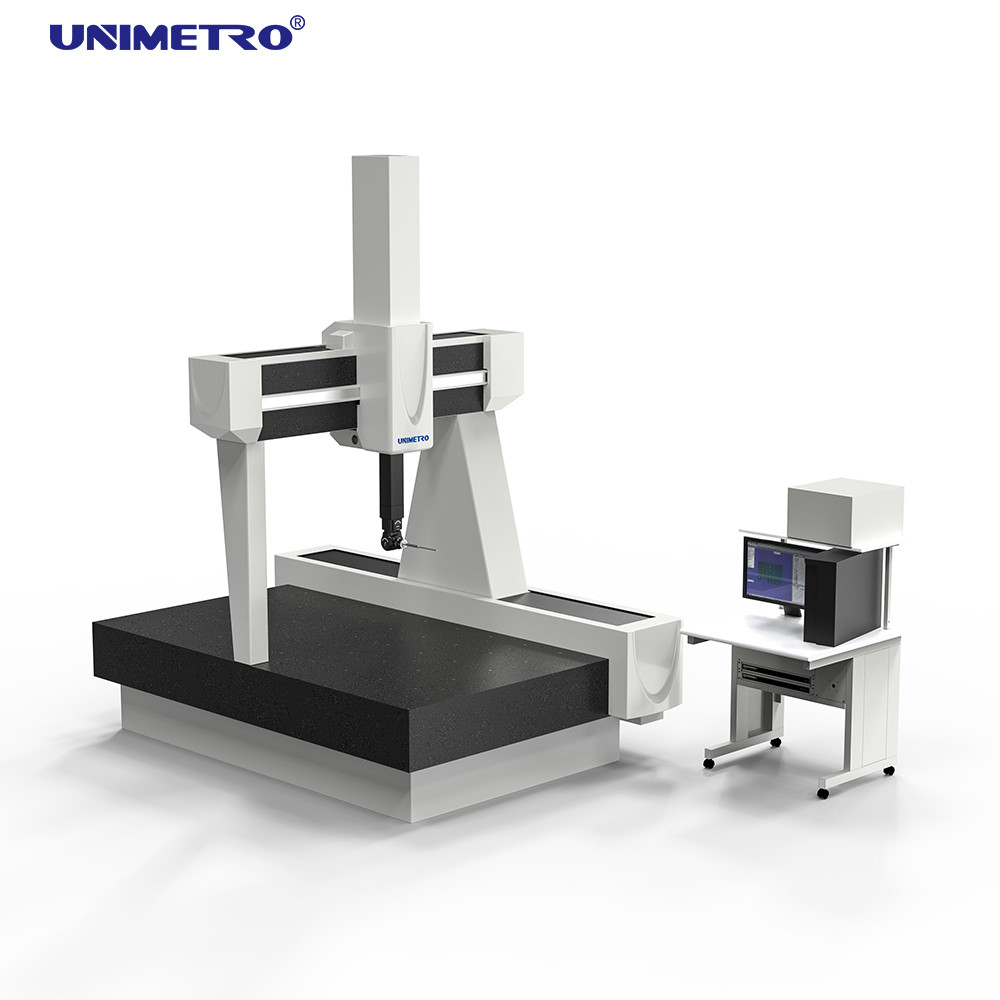

Equipamento de máquina de medição por coordenadas (CMM) com tecnologia de medição de pequenos furos

"Hélio" representa a máquina de medição de mais alta precisão, desenvolvida e concebida inteiramente pela UNIMETRO.garantir a integração perfeita e oportuna durante a montagemTodas as máquinas de medição são certificadas de acordo com as normas ISO 10360-2, utilizando dois procedimentos de aceitação normalizados.A verificação de precisão inclui medições a laser de ultraprecisão e ensaios normalizados com medidas sólidas certificadas pela DKD, como blocos de calibre e placas de esferas.

Medir SW: Rational-DMIS versão avançada (CAD)
Manual: Manual + disco

Inclui controlo de joystick com sistema de controlo RENISHAW e joystick MCU
Conjuntos de sondas: RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Estilha da sonda: Estilha RENISHAW M2 M3

• Patente de amortecimento de vibração dupla passiva:Integrado directamente no quadro da máquina, permitindo a colocação perto da produção sem requisitos especiais de fundação.
• Mesa de trabalho de granito de alta qualidade:Feito com granito natural de alta precisão, pesado e estável do "Mount TAI" para amortecimento e desempenho de vibração superior.
• Guias fechadas em todos os eixos:Protege os guias de danos, sujeira e influências térmicas diretas, adequado para ambientes empoeirados.
• Peças-chave importadas:Utiliza componentes de marcas famosas (servomotor, sistema de transmissão, sistema pneumático) para uma precisão e vida útil ideais.
• Escala óptica RENISHAW:Escala óptica de alta precisão com resolução de 0,5 um para uma precisão de medição superior.
• Direção do condutor envolvente do rolamento de ar:Estrutura cercada de quatro lados com múltiplos reguladores de pressão de ar e design de rolamento pneumático anular para estabilidade do instrumento.
• Tecnologia de pequenos furos:Consumo de ar: 150NL/Min. Cria zona de condensação entre o rolamento de ar e o caminho de guia para compensar o calor do atrito do movimento, melhorando a estabilidade térmica e a precisão a longo prazo.

O Rational-DMIS é um pacote de software de medição 3D integrado em larga escala recentemente desenvolvido, projetado para atender aos requisitos de usuários iniciantes e avançados.Desenvolvido com o núcleo DMIS nativo completo (ISO 22093)(n.o 2003) representa o modelo para a normalização do software de medição CMM.
