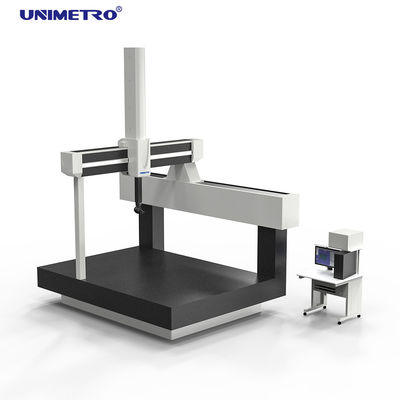

Máquina de medição por coordenadas 3D com construção de feixe cerâmico para maior precisão
Máquina de medição coordenada cerâmica do projeto 3D do feixe com maior precisão
Visão geral do produto
A máquina de medição por coordenadas da série Neon adota um design cerâmico inovador para obter capacidades de digitalização e detecção de altíssima precisão. Particularmente adequado para as necessidades de aplicação de produtos de alta precisão nas áreas eletrônica, automotiva e aeroespacial. Esta máquina de medição de três coordenadas exclusiva pode ser equipada com múltiplas sondas de três coordenadas.
Parâmetros Técnicos
| Nome do produto |
Faixa de deslocamento (mm) |
Precisão (hum) |
| Tipo máquina de medição coordenada CMM do pórtico para a inspeção do automóvel |
Eixo X: 600-1000
Eixo Y: 600
Eixo Z: 600 |
MPEe: 0,9+L/350um
MPEP: 0,9um |
Eixo X: 800-1500
Eixo Y: 800
Eixo Z: 700 |
- |
Eixo X: 1000-3000
Eixo Y: 1000
Eixo Z: 800 |
- |
Eixo X: 1500-4000
Eixo Y: 1200
Eixo Z: 1000 |
- |
Sistema de software
Medindo SW:Versão Rational-DMIS Advanced (CAD)
Manual:Manual+disco
Sistema de controle e sistema de sonda
Sistema de controle:Inclui o joystick, sistema de controle RENISHAW, inclui joystick MCU
Conjunto de sondas:RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Caneta de sonda:Caneta RENISHAW M2 M3
Aplicações Típicas
- Peças para motores e caixas de câmbio de automóveis
- Pás de aviação, motores e peças de aeronaves
- Engenharia Geral de Precisão
- Fabricação Farmacêutica
Principais recursos
Plataforma de trabalho
Plataforma de granito de alta qualidade, trilho guia preciso em cauda de andorinha
A plataforma de trabalho em granito serve como base da máquina, e sua qualidade afeta diretamente o desempenho geral. A plataforma é construída em material de granito combinado com trilhos guia precisos em cauda de andorinha, reduzindo efetivamente a vibração da máquina e melhorando o desempenho geral.
Guia de três eixos
Totalmente fechado, feixe cerâmico, fuso
Ambos os eixos X e Z apresentam construção em cerâmica, proporcionando resistência à ferrugem, excelente rigidez, menor coeficiente de expansão térmica e maior precisão.
Suporte Base
Mecanismo de amortecimento passivo duplo
As máquinas de medição por coordenadas são normalmente usadas em fábricas de produção onde a vibração de máquinas ou veículos de transporte próximos pode impactar criticamente a precisão. Embora a criação de fundações à prova de terremotos seja uma solução básica, ela acrescenta custos e complicações extras. Nosso suporte de três coordenadas incorpora uma estrutura de amortecimento passivo duplo para evitar os efeitos da vibração de baixa frequência, garantindo a precisão da medição e reduzindo a necessidade de extensas medidas de fundação à prova de terremotos.
Programas
Rational-DMIS é um pacote de software de medição 3D integrado em grande escala recentemente desenvolvido. O desenvolvimento do software considera tanto as necessidades dos iniciantes para fácil aprendizado e uso, quanto os requisitos funcionais dos usuários avançados. Mais importante ainda, representa um modelo de padronização de software de medição CMM.
Os programas Rational DMIS são projetados com o kernel DMIS completo e nativo até a versão 5.0 do DMIS, que é fundamentalmente diferente do chamado "suporte DMIS" (onde o kernel não é DMIS). Como é amplamente reconhecido, o DMIS tornou-se uma norma ISO (ISO 22093:2003).

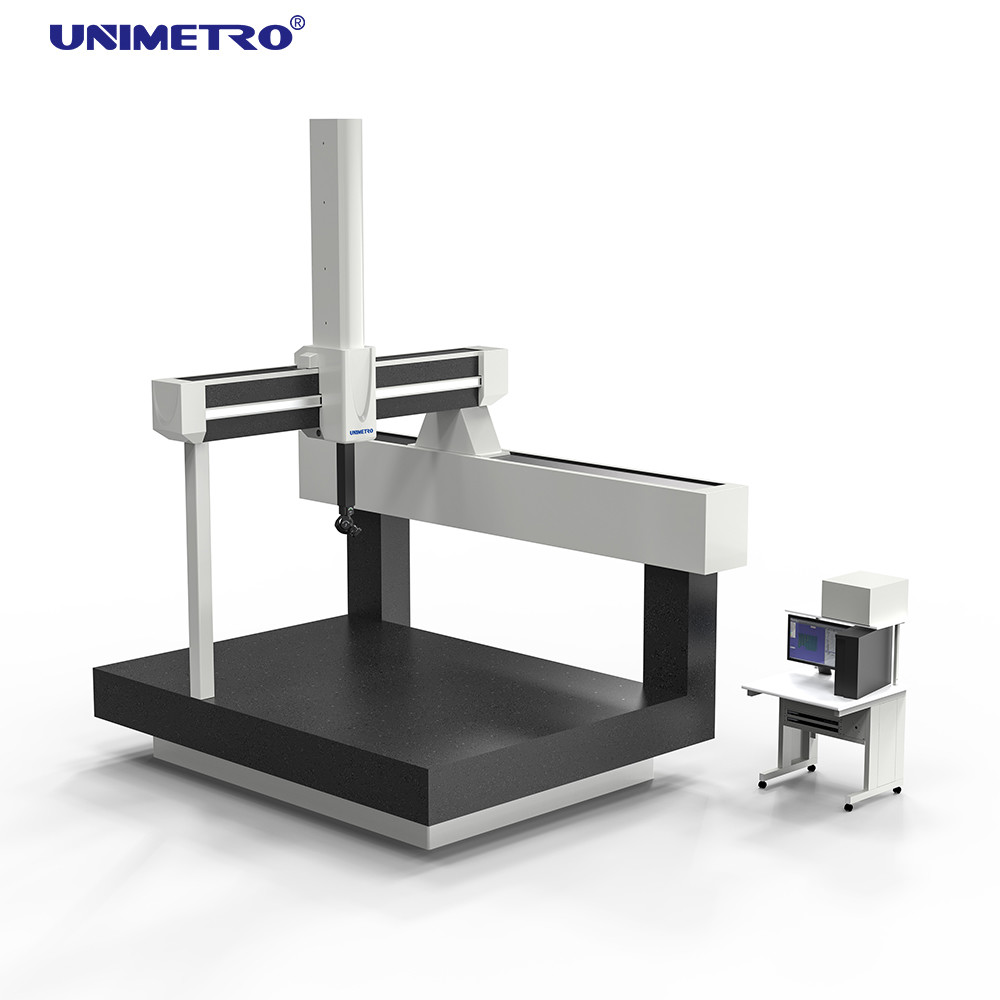

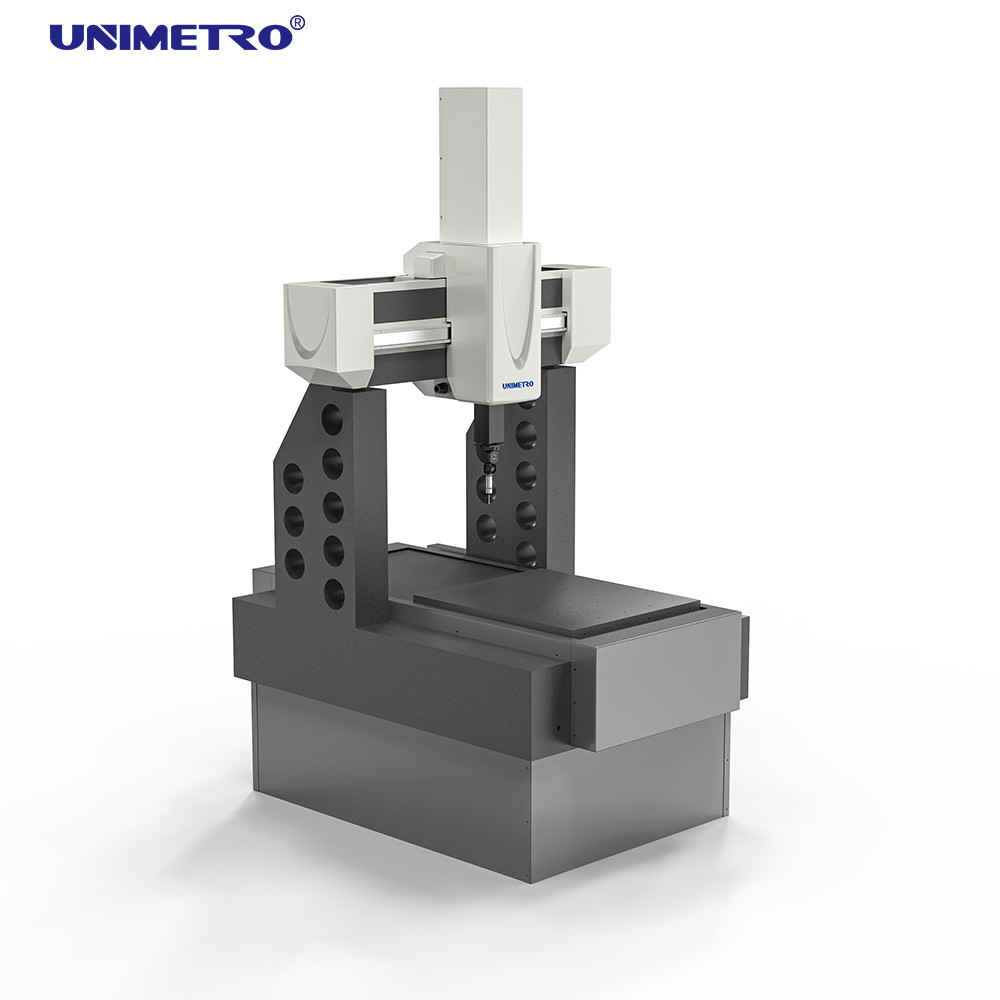

Imagens do produto
Nossos clientes e agentes
Perguntas frequentes
Q1: Você é uma fábrica ou empresa comercial?
A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.
Q2: O que sua empresa produz principalmente?
A2: Fabricamos principalmente máquinas de medição de visão, máquinas de medição por coordenadas, acessórios CMM e VMM e equipamentos relacionados.
Q3: Como escolher a especificação apropriada?
A3: Basta nos informar sobre a variedade e tamanho dos produtos a serem medidos, e nossa equipe de profissionais recomendará instrumentos de medição com especificações adequadas.
Q4: Você aceita serviço personalizado?
A4: Com certeza! Fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável e fizemos melhorias significativas nas peças quebráveis. Você pode ter certeza da qualidade do nosso produto.
