Medidor de dimensões de imagem digital de alta resolução de 20 MP para inspeção de alto volume
FOV 100 mm Sistemas de medição da dimensão da imagem para ensaios por lotes

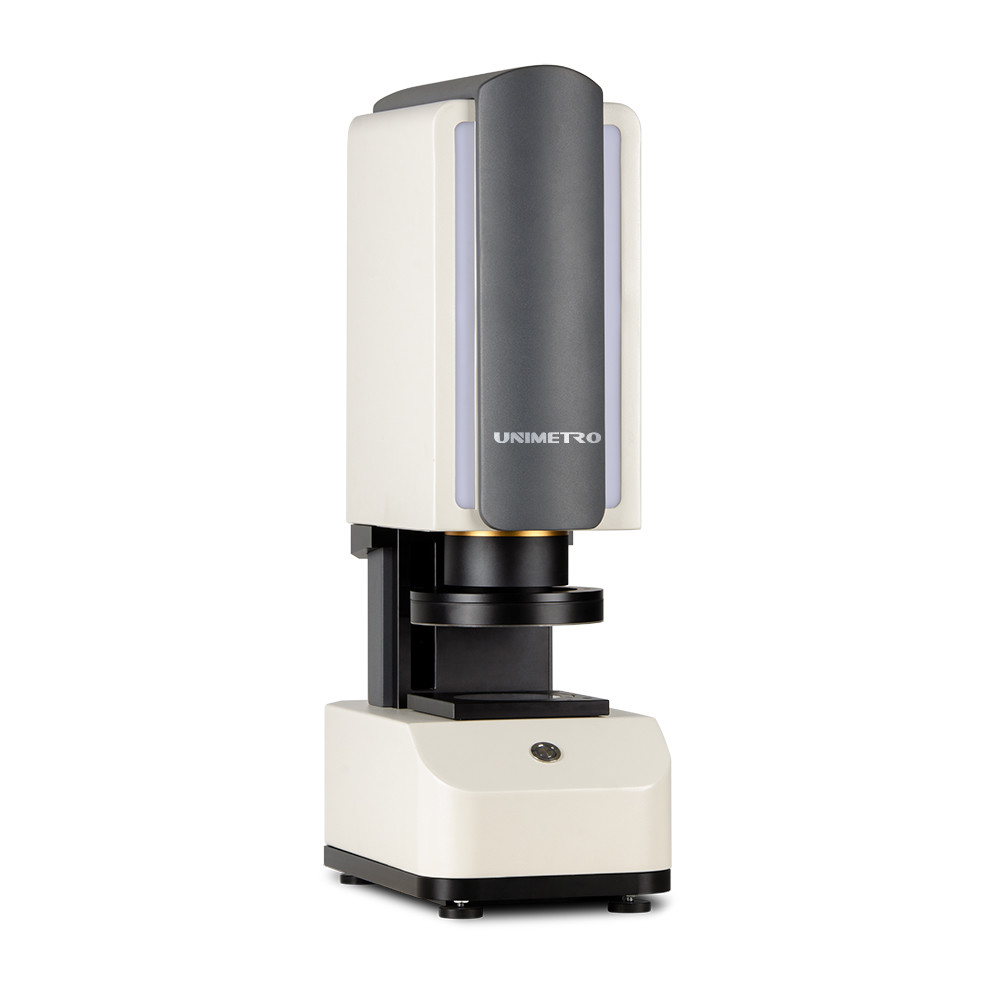

O sistema de medição de dimensão de imagem A100 representa a abordagem inovadora da UNIMETRO para a tecnologia de medição de imagem.Este sistema elimina a necessidade de sensores de deslocamento da régua de grelha como padrões de precisão e não requer lentes com grandes distâncias focais para garantir a precisão da medição.
O sistema apresenta uma estrutura de corpo simplificada que opera sem régulas de grelha de sensor de deslocamento.câmaras CCD de pixel elevado, e um software de fundo poderoso para proporcionar um desempenho excepcional.

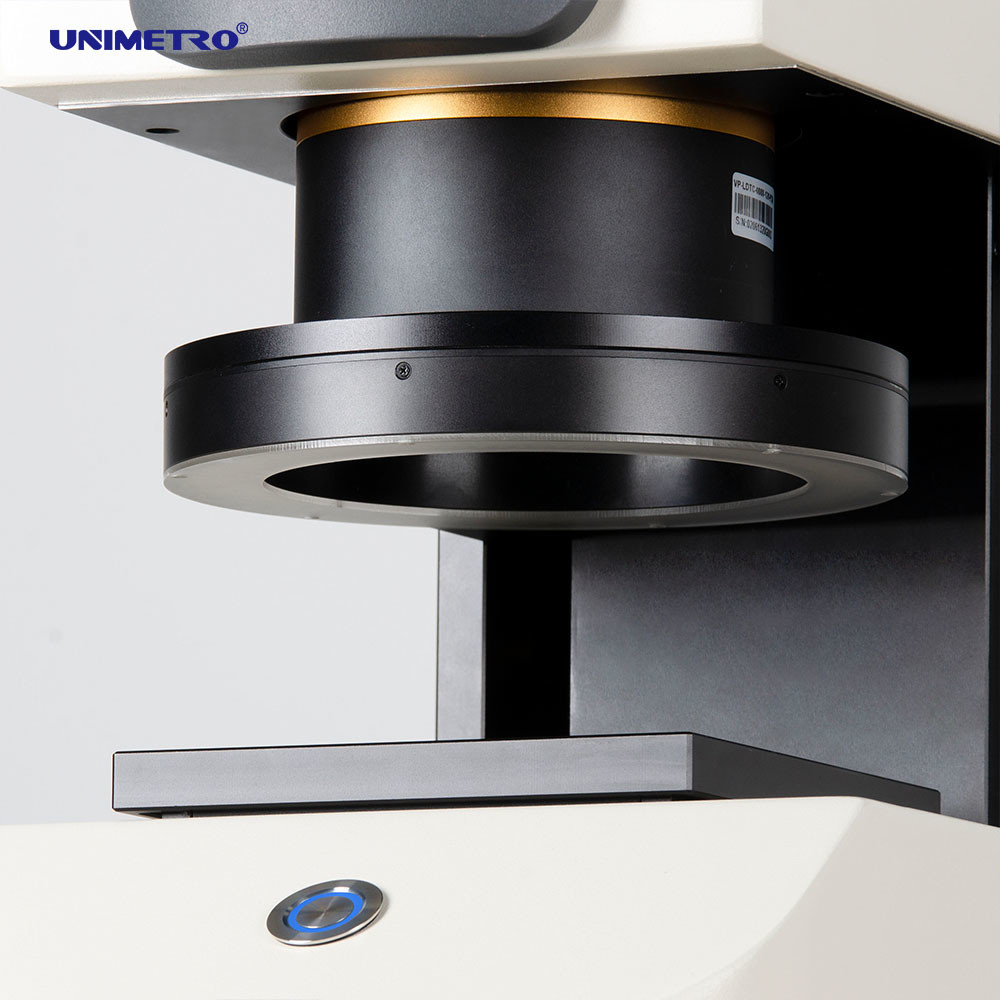

Através de lentes ópticas telecêntricas duplas com ângulos de visão e profundidade de campo extensos, combinadas com capacidades de processamento digital de alta velocidade e algoritmos de análise de imagem de precisão,O sistema completa a avaliação da tolerância dimensional com um único toqueEsta tecnologia encontra aplicações em várias indústrias, incluindo máquinas, eletrónica, fabricação de moldes, moldagem por injecção, hardware, borracha, aparelhos eléctricos de baixa tensão,Materiais magnéticos, estampagem de precisão, conectores, terminais, telefones celulares, aparelhos domésticos, placas de circuito impresso, equipamentos médicos, relógios e ferramentas de corte.
Especificações técnicas
| Parâmetro |
Especificações |
| Número do modelo |
A100 |
| Sensor de imagem |
Câmera digital HD a cores de 2000W |

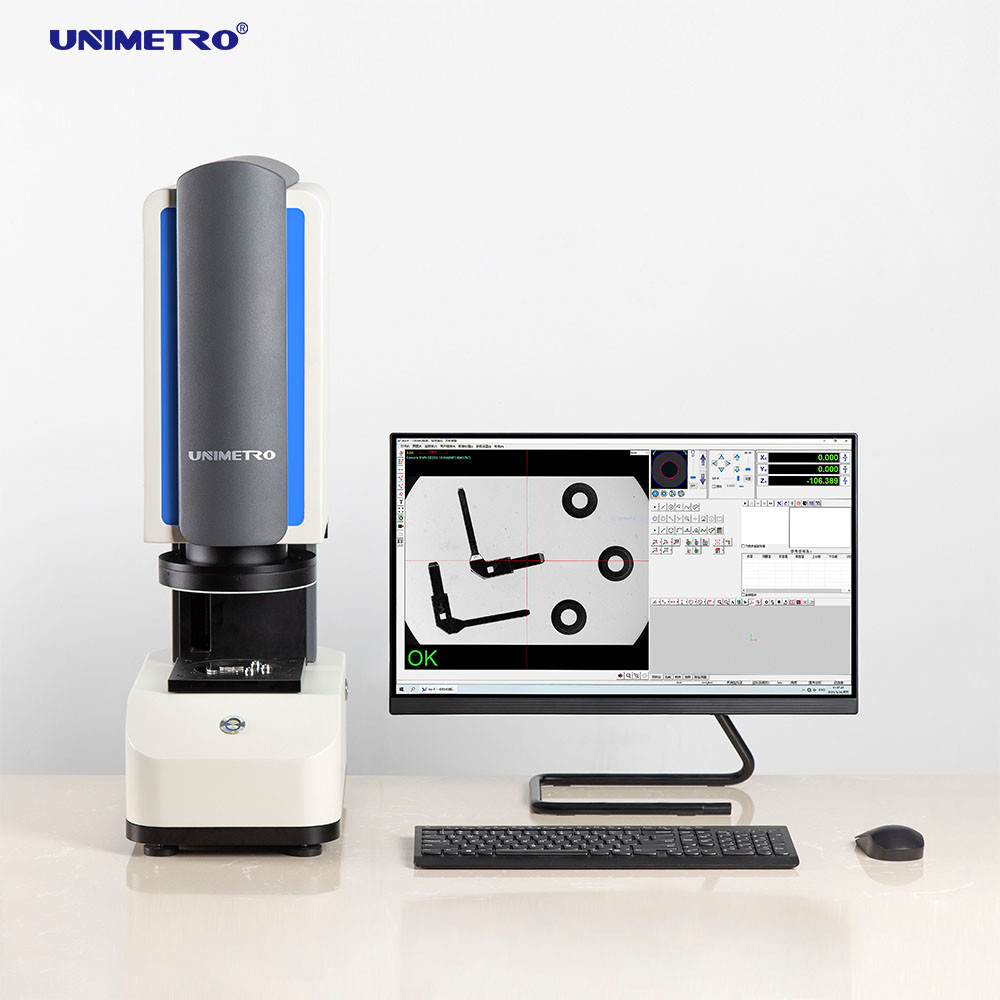

| Display externo |
24" |
| Lentes receptoras de luz |
Lentes telecêntricas simples/dobres |

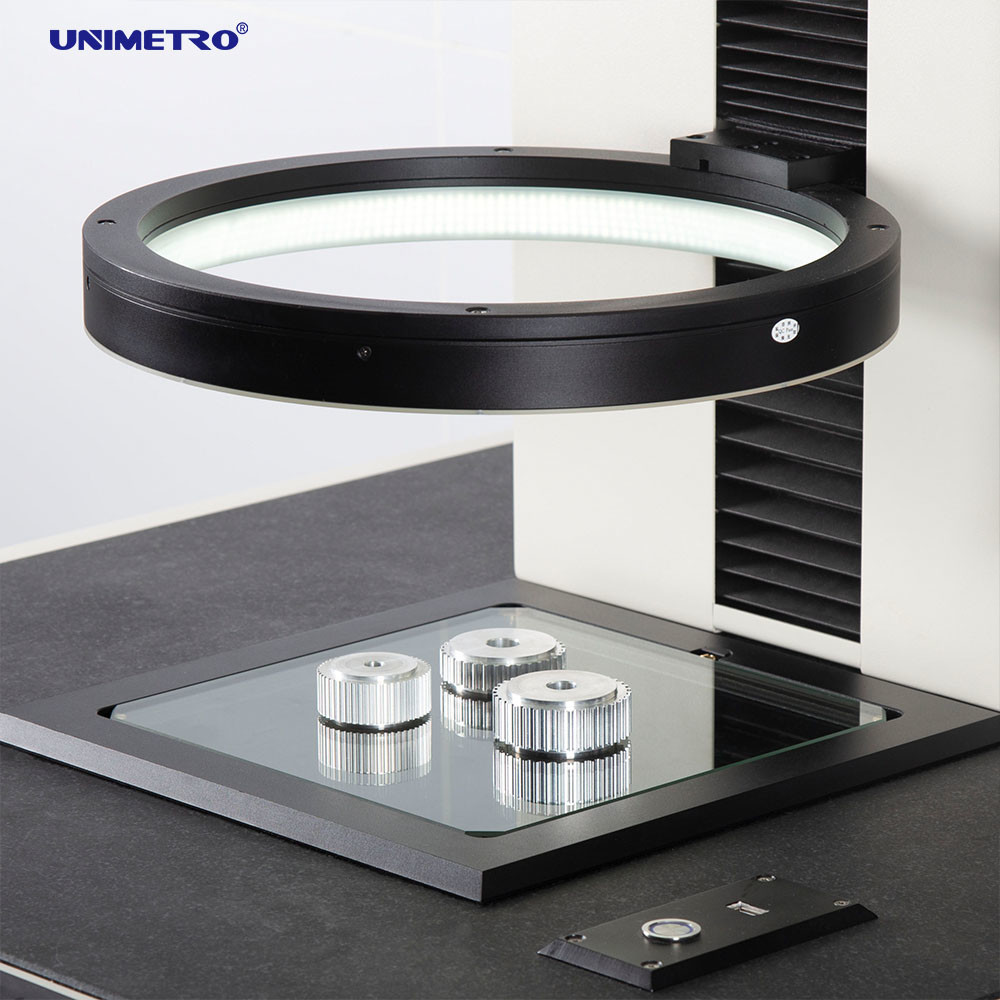

| Iluminação |
Sistema de disparo. Iluminação direcional de anel de zona única (luz branca) |
| Transmissão |
Iluminação de transmissão telecêntrica (luz branca) |
| Visão ampla (mm) |
83*63 mm |
| Repetitividade |
Visão ampla. |
| Software de medição |
INS/F |
| Resolução da tela |
0.1um |
| Tabela de coordenadas eléctricas da direcção Z |
Distância de movimento. 100 mm. |
| Dimensão |
240*415*770 |
| Peso |
50 kg |
| Fornecimento de energia |
110-240VAC,50/60HZ |
Características fundamentais
Processo de operação rápido e simples
- Modelo de importação: suporta o formato DXF
- Colocação da peça: não é necessário posicionamento, colocação arbitrária
- Medição de um clique: pressione o botão ou aperte a barra de espaço
Informações sobre a empresa
Os nossos clientes e agentes
Perguntas Frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.
P2: O que a sua empresa fabrica principalmente?
A2: Especializamo-nos na produção de máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM e equipamentos relacionados.
P3: Como escolher a especificação adequada?
A3: A nossa equipa profissional irá recomendar especificações de instrumentos de medição adequadas com base na variedade de produtos e requisitos de medição.
Q4: Você aceita serviço personalizado?
A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades específicas do cliente.
Q5: Qual é o seu período de garantia?
A: Os nossos produtos vêm com uma garantia de 1 ano. Temos uma durabilidade melhorada em componentes vulneráveis, garantindo uma qualidade de produto confiável.
