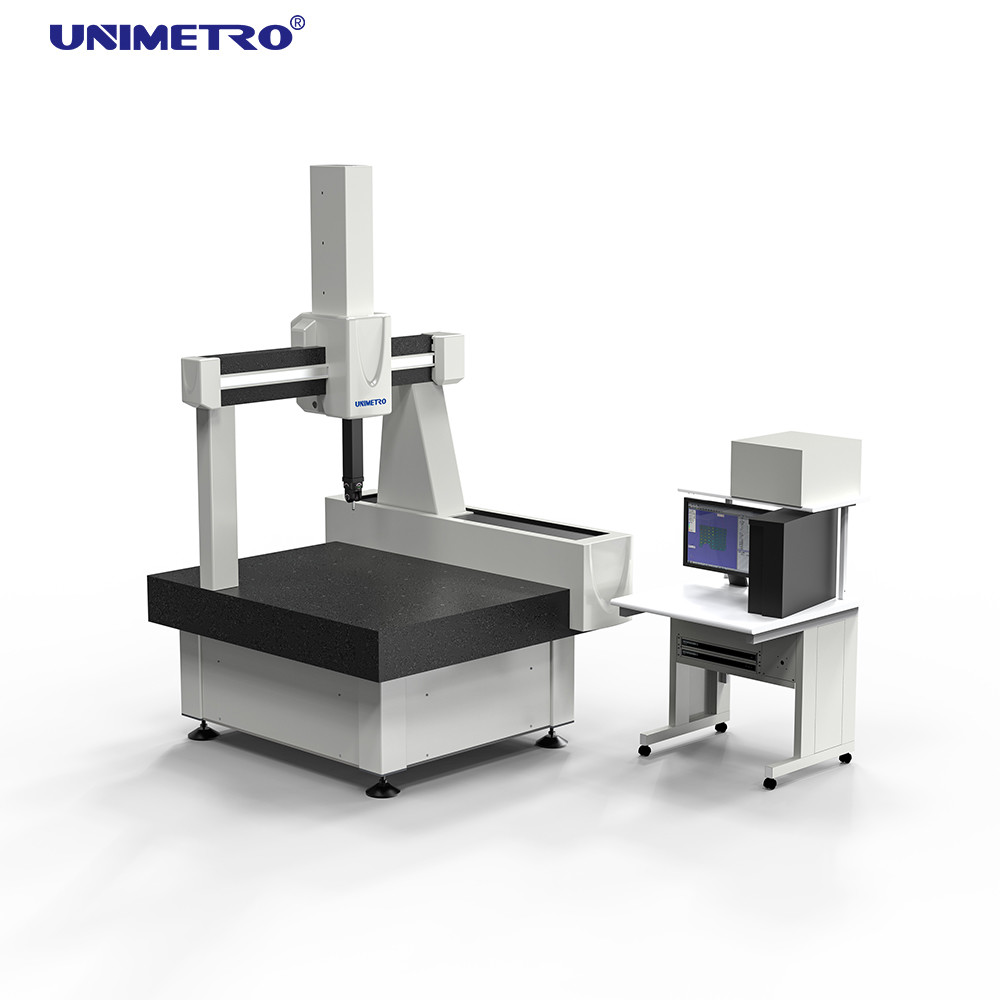

Máquina de medição da coordenada da ponta de prova 3D da definição 0.1um PH20MT da escala

INTRODUÇÃO

O “hélio” é caracterizado pela máquina da precisão a mais alta que é UNIMETRO completamente desenvolvido e projetado. Cada parte é selecionada restritamente no período de fabricação e certifica-se de que todas as peças estão conectadas perfeitamente e oportuna no período de conjunto. A aceitação de máquinas de medição ocorre de acordo com ISO 10360-2. Em fazê-lo, dois procedimentos de aceitação estandardizados são usados. Todas as máquinas de medição são medidas com ultra um laser da precisão. Mais tarde, um teste conformar-se aos padrões com as medidas contínuas DKD-certificadas tais como blocos de calibre, placas da bola, etc. é conduzida. Consequentemente, os clientes da máquina usam-se são enfim de alta qualidade real, elevada precisão e tecnologia alemão.

PARÂMETROS TÉCNICOS

VANTAGENS

Umedecimento passivo dobro da vibração da patente:
CMM são usados na maior parte na empresa e próximo pelas outras máquinas e caminhão do transporte. A vibração influencia a precisão de CMM. Faça uma fundação especial é uma solução mas estes custo e problema da vontade. Nosso CMM têm o apoio da patente com o umedecimento passivo dobro da vibração integrado diretamente no quadro da máquina. Assim a máquina pode apropriadamente ser posicionada perto da produção. Não precise a fundação especial para este CMM na maioria dos casos.

Worktable de alta qualidade do granito:
O Worktable é o apoio de todo o CMM, sua qualidade é importante para o desempenho! Nosso CMM são feitos com o worktable natural da elevada precisão, o pesado e o estável do granito de “Mount Tai”; isto pode apoiar a vibração que umedece e melhorar o desempenho de CMM.

Guias incluidos em todos os machados:
O ambiente do CMM tem a exigência restrita, mas alguns diferentes tais como a temperatura e a poeira são possíveis na sala da medida. Como um padrão, todas nossas máquinas do CNC são cabidas com os guias incluidos. Isto protege as maneiras do guia de dano, da sujeira, e das influências térmicas diretas. Isto pode impedir mudanças externos da poeira e de temperatura. É importante para o uso no ambiente empoeirado.

Fricção transmissão “de retificação” automática:
Nosso CMM usam a transmissão da fricção, e têm o sistema “de retificação” automático em todos os machados. O sistema de transmissão usando “fixado + a estrutura da micro suspensão” para assegurar a transmissão está paralelo com a maneira do guia. Isso faz a máquina de medição pela maior parte livre de manutenção.

Partes fundamentais importadas:
As partes fundamentais são as mais importantes para o estábulo da máquina. Somente com o melhor projeto e a melhor qualidade das partes fundamentais pode fazer o estábulo dos muitos tempos de CMM. Todas as partes fundamentais são tipos famosos (servo motor, sistema de transmissão, sistema pneumático etc.). Isto pode fazer a melhores precisão e vida útil do CMM.

Escala ótica de RENISHAW:
A escala ótica é uma da maioria de parte importante para CMM; RENISHAW é a melhor bandeira no domínio CMM das peças. Tem os melhores produtos e a melhor reputação do serviço! Nosso CMM usam sempre a escala ótica da precisão alta de RENISHAW. A definição é 0,05 um.

Maneira do guia da bordadura do rolamento de ar em todos os 4 lados:
A maneira do guia do rolamento de ar que usa 4 lados cercou a estrutura! Este é o símbolo do estábulo e da qualidade! No nosso CMM, cada linha central tem muitos reguladores de pressão do ar em sentidos diferentes e os rolamentos pneumáticos, projeto de carregamento pneumático anular garantem os instrumentos constantes durante mover-se.

Tecnologia pequena dos furos:
Consumo do ar: 150NL/Min. a tecnologia pequena dos furos, esta faz a zona condensada entre o rolamento de ar e a maneira do guia. Pode deslocar pouco calor vem da fricção do movimento! Esta tecnologia melhora a estabilidade térmica do CMM e mantém a estabilidade a longo prazo da precisão.

SOFTWARE

Racional racional-DMIS - DMIS é um pacote de software integrado em grande escala recentemente desenvolvido da medida 3D. Além do que o desenvolvimento e o projeto do software do estúdio, que toma em consideração as exigências dos novatos para a aprendizagem e o uso fácil do software e as exigências funcionais de usuários de nível elevado para o software, mais importante, transformou-se um modelo para CMM a normalização do software da medida. Os programas racionais de DMIS são projetados com o núcleo completo e nativo de DMIS até a versão 5,0 de DMIS, que é totalmente diferente do “apoio assim chamado DMIS” (o núcleo não é DMIS). Como se sabe, DMIS transformou-se um padrão de ISO (o 22093:2003 do ISO)

FUNÇÃO DA PONTA DE PROVA

Cabeça da ponta de prova: PH20MT motorizou as cabeças da ponta de prova por RENISHAW
Renishaw PH20 é um outro produto inovativo da medida lançado pela empresa de Renishaw, que melhora extremamente o desempenho de CMM.
Isto é a primeira vez que a tecnologia de cinco linhas centrais desenvolvida para o sistema de medida de Revo (que ganhou muitas concessões) esteve usada em aplicações do disparador das várias especificações CMM.
A capacidade de posicionamento stepless de PH20, que é fácil de medir e tocar em todo o ângulo, pode assegurar a melhor medida do workpiece e minimizar os tempos da substituição da ponta de prova. Um movimento síncrono de cinco linhas centrais pode medir o grande workpiece CMM minimizando o espaço no necessário para a rotação do assento de medição em torno do workpiece.
Construído na ponta de prova do padrão do setor TP20
Os usuários da base do teste PH20 podem diretamente usar uma série dos módulos principais do teste tp20 maduro para fornecer uma variedade de medida da força, sentido que detecta opções e hastes da extensão para cumprir as exigências da aplicação. O módulo magnético pode fornecer a proteção da colisão e realizar a troca automática usando o quadro da troca de mcr20ni.
PH20MT motorizou as cabeças da ponta de prova por RENISHAW: Este sistema permite a medição rápida, completa e repetível de umas trabalho-partes mais complexas. Os agradecimentos à possibilidade da rotação a máquina transformam-se uma máquina de medição de 5 maneiras e permitem-se o tempo de medição significativo - salvar especialmente com partes simples.
