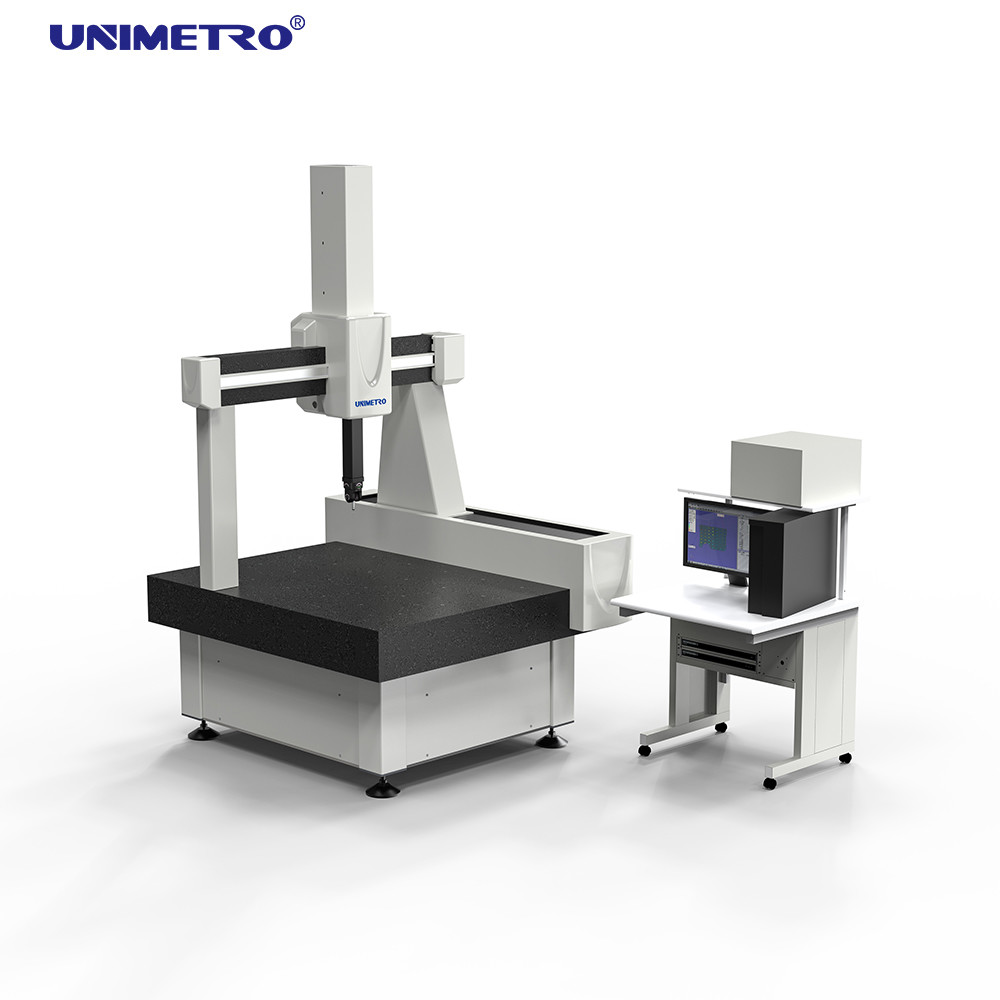

Máquina de medição de coordenadas 3D de tipo hélio semiautomática com velocidade de travessia de 500 mm/s
Máquina CMM de alta precisão tipo hélio 600*600*600mm
"Hélio" é caracterizado pela máquina de mais alta precisão que é totalmente desenvolvido e projetado UNIMETRO. Cada peça é selecionada rigorosamente durante a fabricação para garantir a montagem perfeita e atempada.A aceitação das máquinas de medição é efectuada de acordo com a norma ISO 10360-2.Todas as máquinas de medição são medidas com um laser de ultraprecisão e testadas com medidas sólidas certificadas pela DKD, tais como blocos de gabarito e placas de esferas.O resultado é uma alta qualidade, máquina de alta precisão com tecnologia alemã.
Parâmetros técnicos
| Parâmetro |
Especificações |
| Área de medição |
X=610mm, Y=610mm, Z=610mm |
| Dimensão global |
1350 × 1580 × 2680 mm |
| Peso máximo da peça |
1000 kg |
| Peso da máquina |
1950 kg |
| MPEE |
≤ 1,8+L/300 (μm) |
| MPEp |
≤ 2,5 μm |
| Resolução de escala |
0.5 μm |
| Velocidade máxima 3D |
500 mm/s |
| Aceleração 3D máxima |
900 mm/s |
Principais vantagens
Alta repetibilidade
Repetitividade unidirecional ≤ 1 μm
Patente de amortecimento de vibração dupla passiva
Integrado directamente no quadro da máquina, permitindo um posicionamento adequado perto da produção sem necessidade de fundações especiais na maioria dos casos.
Mesa de trabalho de granito de alta qualidade
Feito com granito natural de alta precisão, pesado e estável do "Mount TAI" para suportar a amortecimento de vibrações e melhorar o desempenho.
Guia em todos os eixos
Protege as estradas de guias de danos, sujeira e influências térmicas diretas, tornando-a adequada para ambientes empoeirados.
Transmissão de atrito "rectificação automática"
Utiliza a estrutura "fixa + micro suspensão" para garantir que a transmissão seja paralela à direção do guia, tornando a máquina em grande parte livre de manutenção.
Partes-chave importadas
Todas as peças-chave (servomotor, sistema de transmissão, sistema pneumático, etc.) são de marcas famosas para uma precisão e vida útil ótimas.
Escala óptica RENISHAW
Escala óptica de alta precisão com resolução de 0,05 μm da marca líder do setor.
Guia de condução de ar
Estrutura cercada de quatro lados com múltiplos reguladores de pressão de ar e design de rolamento pneumático anular para estabilidade do instrumento durante o movimento.
Tecnologia de pequenos buracos
Consumo de ar: 150NL/Min. Cria zona de condensação entre o rolamento de ar e o caminho de guia para compensar o calor do atrito do movimento, melhorando a estabilidade térmica.
Software
Rational-DMIS- um pacote de software de medição 3D integrado em larga escala, desenvolvido com o núcleo DMIS completo e nativo (norma ISO 22093:2003),Ele atende aos requisitos de usuários iniciantes e avançados, ao mesmo tempo em que serve como modelo para a padronização do software de medição CMM.
Função da sonda
Cabeça da sonda: MH20i Cabeça manual da RENISHAW
| Parâmetro |
Especificações |
| Repetibilidade da posição |
+0,5 μm |
| Etapas de posicionamento |
15° |
| Eixo de rotação |
+ 180° |
| Intervalo de temperatura |
10-40°C |
Proba: Módulo TP20 SF; Montagem da sonda M2
| Número |
Nome |
Especificações |
Quantidade |
| A-5004-7585 |
Rodas de extensão da sonda |
10 mm |
2 |
| A-5004-7586 |
Rodas de extensão da sonda |
20 mm |
1 |
| A-5000-7806 |
Proba de Esfera |
Φ1 × 10 mm |
1 |
| A-5000-3603 |
Proba de Esfera |
Φ1×20 mm |
2 |
| A-5000-3604 |
Proba de Esfera |
Φ1 × 10 mm |
2 |
| A-5000-4161 |
Proba de Esfera |
Φ1×20 mm |
1 |
| A-5000-2285 |
Proba de Esfera |
Φ1×50 mm |
1 |
|
Espinador de sonda |
|
2 |
| Total: 8 tipos, 12 peças |
Informações sobre a empresa
Os nossos clientes e agentes
Perguntas Frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Somos uma fábrica e fornecemos a resposta mais rápida dentro de 24 horas.
Q2: O que a sua empresa produz principalmente?
A2: Produzimos principalmente máquinas de medição de visão, máquinas de medição de coordenadas, fixadores CMM e VMM, etc.
P3: Como escolher a especificação adequada?
A3: Diga-nos a variedade e o tamanho dos produtos a medir, e a nossa equipa profissional aconselhar-lhe-á sobre as especificações dos instrumentos de medição adequados.
Q4: Você aceita serviço personalizado?
A: Sim, fornecemos máquinas típicas e máquinas personalizadas para as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável, e melhoramos as peças quebráveis significativamente. Você pode ter certeza da qualidade do nosso produto.
