| Lugar de origem: | CHINA |
|---|---|
| Marca: | UNIMETRO |
| Número do modelo: | ELE |
| Quantidade de ordem mínima: | 1 |
| Preço: | Discussible |
| Detalhes da embalagem: | caso de madeira |
| Tempo de entrega: | 30 dias do trabalho |
| Termos de pagamento: | T/T |
| Habilidade da fonte: | 1 pelo mês |
| Curso do eixo Z: | 150mm | Lentes objetivas: | Lente zoom/lente 0.7-4.5X de Autozoom/lente detented manuais de Navitar para a opção |
|---|---|---|---|
| Ampliação: | 33-195X | Campo da visão: | 8.1-1.3 |
| Definição de medição: | 1um/0.5um/0.25um/0.1um para opcional | Software de medição: | Software de medição do composto racional do Vue 3D |
| Iluminação: | As 8 seções programáveis soam o diodo emissor de luz para a luz de superfície, 40 seções soam o diod | ||
| Realçar: | Sistema automático de medição de visão de pórtico,sistema de medição de visão de pórtico de 0,25 um |
||
Descrição do produto

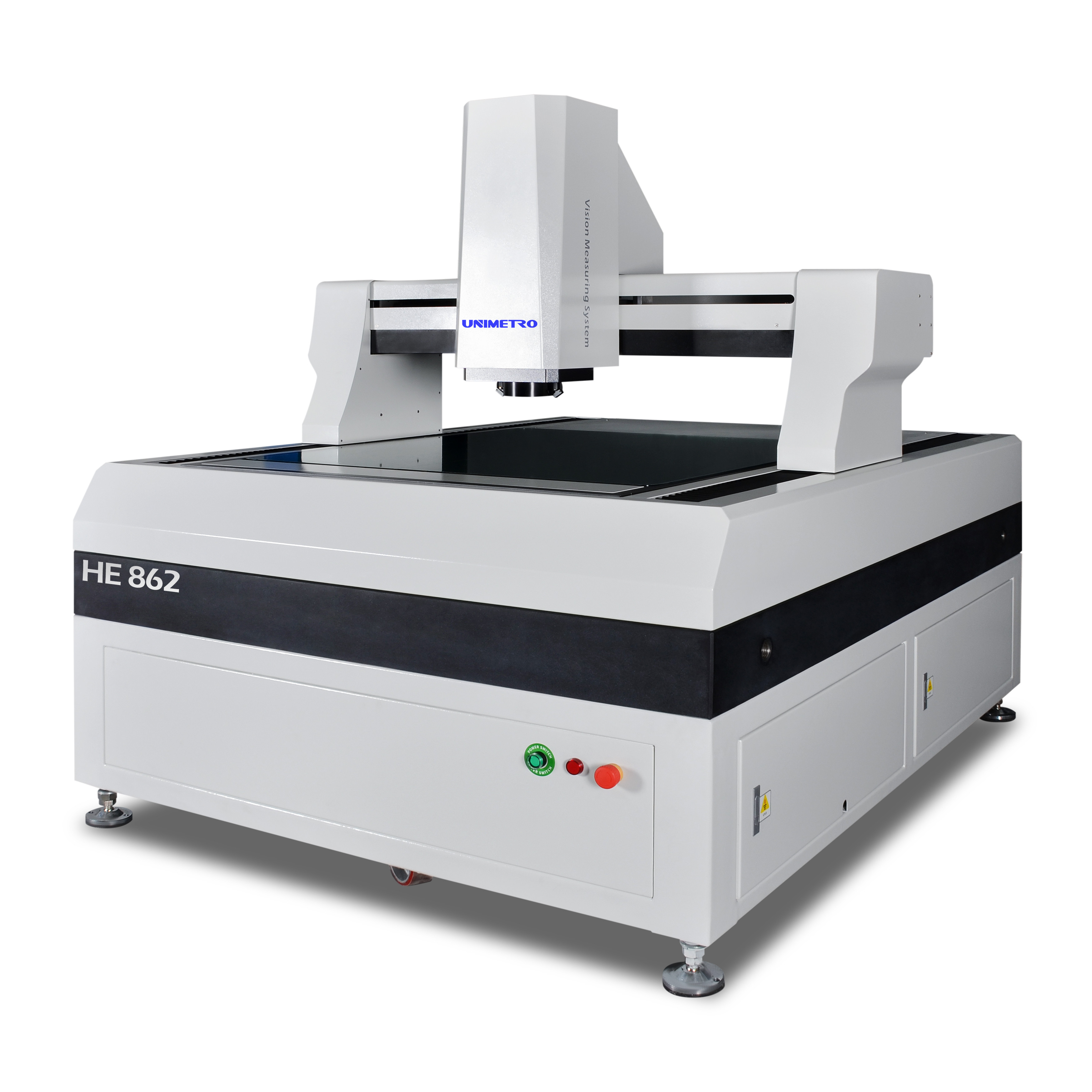

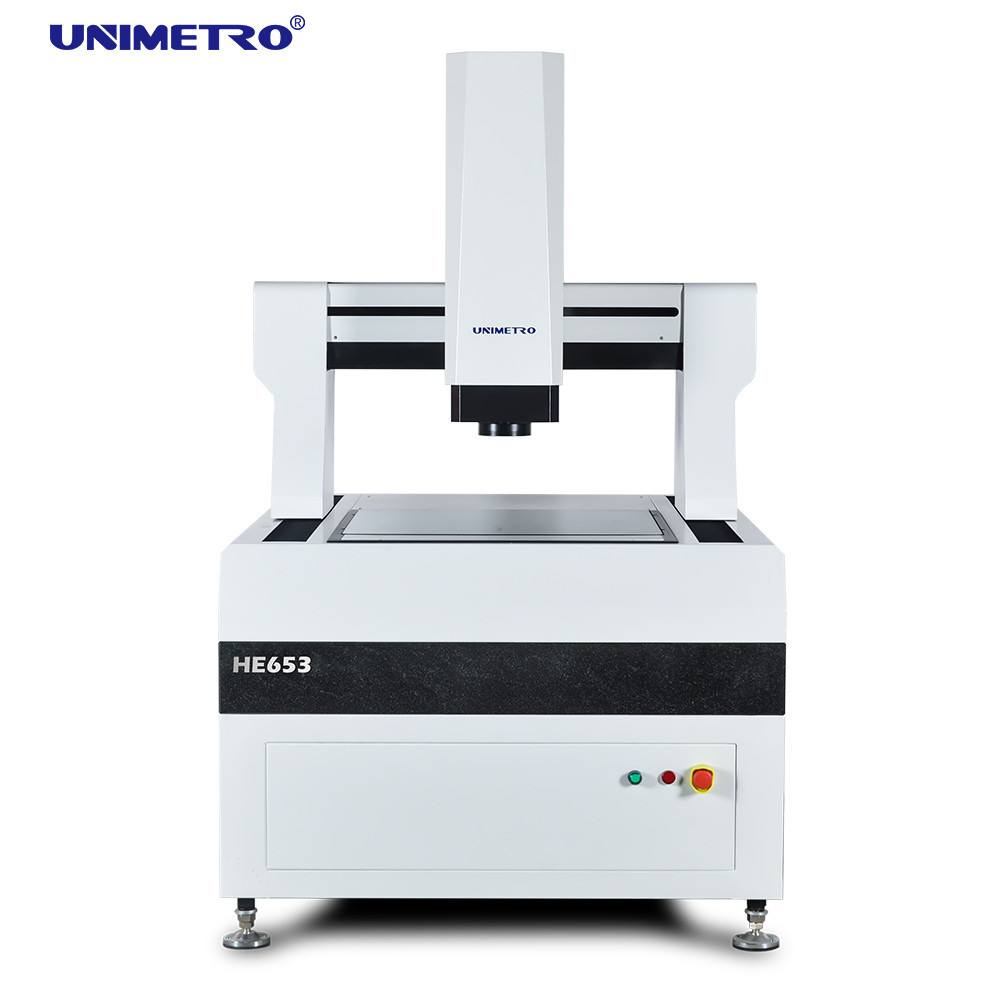

A máquina de medição de visão do tipo pórtico de alta precisão da série HE combina alta precisão e alta eficiência, oferece medição de alta velocidade para os elementos geométricos de diferentes tipos de peças.A série HE é amplamente utilizada em diversas indústrias e produtos como PCB, laminado revestido de cobre, vidros grandes, módulos LCD e materiais de isolamento, etc.
A análise de elementos finitos é introduzida no processo de projeto da série HE, garantindo alta rigidez e estrutura mecânica precisa.A base da máquina está usando uma estrutura do tipo ponte móvel de estrutura fechada, que é simples e oferece alta capacidade de carga e o melhor desempenho de movimento.
Base de máquina de granito de grau 000, oferece alta rigidez, resistência à corrosão e alta estabilidade.
O estágio de trabalho é capaz de predefinir a solução de fixação de vários produtos, também a combinação de várias lentes é opcional, satisfaz diferentes requisitos de medição de diferentes clientes.
O sistema de controle de movimento de loop fechado completo garante o melhor desempenho de movimento e posicionamento.
Com a análise de elementos finitos e o granito de grau 000, obtemos o design de estrutura de máquina mais razoável e otimizado, o que garante alta rigidez e confiabilidade.
A máquina de medição de visão de tamanho grande e alta eficiência da série HE está usando controlador de movimento UWC e motores de alto torque, oferece controle de movimento de alto desempenho, alta aceleração e localização rápida oferece alta eficiência no processo de medição.
Pacote de solução de máquina de medição de visão de tamanho grande UWC, motores Panasonic para opção

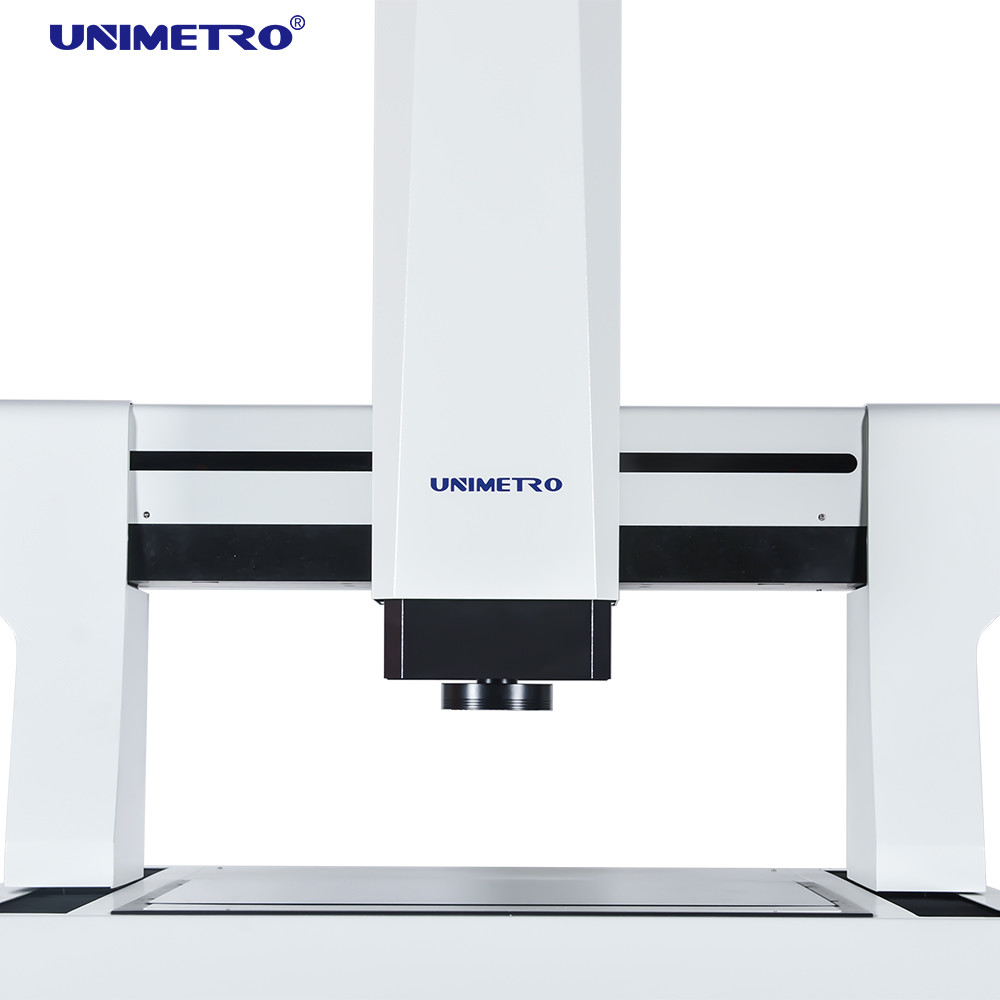

A estrutura da máquina é com estrutura de pórtico móvel que garante uma estrutura mais simples e inteligente com maior carga e melhor desempenho de movimento.
Imagens detalhadas
O eixo X/Y usa uma guia linear precisa, o eixo Z usa trilho transversal de alto desempenho com o grupo acionado por fricção alemão original.
Escalas lineares Renishaw incluídas, com alta precisão, estabilidade e longo ciclo de vida.
De acordo com os requisitos dos usuários, o estágio de trabalho é capaz de predefinir com vários tipos de acessórios de produtos, também várias opções de combinação de lentes e câmeras estão disponíveis, dando mais flexibilidade aos usuários.
Com o poderoso software Rational-Vue, os usuários podem alcançar facilmente programas de medição complicados.Na produção em massa, a máquina de medição de visão da série HE pode ser um poderoso instrumento de medição.
Parâmetros
| Modelo |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| Curso X,Y (mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Curso do eixo Z (mm) |
200 (pode ser aumentado de acordo com os requisitos dos clientes) |
|||||
|
Capacidade de carga |
Aproximadamente.35kg |
|||||
| Dimensão (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| Peso (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
Resolução |
0,5μm (0,1um para opção) |
|||||
|
Câmera |
Câmera digital 2M HD GIGA |
|||||
|
Lentes de zoom |
lente zoom automática profissional Ampliação da lente zoom: 1~10X |
|||||
|
Ampliação de vídeo |
18~195X (De acordo com os diferentes modelos da câmera selecionada, sua ampliação mudará; a ampliação real está sujeita aos dados medidos) |
|||||
|
FOV |
8,1 ~ 1,3 mm (de acordo com os diferentes esquemas de correspondência de câmera e lente, o campo de visão mudará de acordo e o campo de visão real está sujeito aos dados medidos) |
|||||
|
Precisão* |
≤ (3+L/200)μm |
|||||
|
Iluminação |
Iluminação de superfície LED programável de 5 anéis e 8 seções (40 seções de luz de anel, luz coaxial, luz de anel multicolorida móvel para opção) |
|||||
Soluções opcionais
|
Iluminação:
|
Lente:
|
Sonda de toque:
|
sensor laser
|
|
Luz anelar de superfície LED de 4/8/40 seções
48 seções 4 cores anel de luz LED anel de luz LED móvel de 4 cores |
Lente de zoom amassada manual
Lente de zoom automático Lente zoom dentada manual com luz coaxial Lente de zoom automático com luz coaxial |
Kits Renishaw MCP
Erro de medição <=0,75µm Renishaw PH6+TP20 Erro de medição <= 0,35 µm |
Sensor a laser sem contato da KEYENCE
Sensor de medição de luz branca |
