Sistemas de medição rápidos da visão do PWB LCD do movimento da grande máquina da medida da visão do tamanho

Informação Básica
Lugar de origem: China
Marca: UNIMETRO
Número do modelo: ELE
Quantidade de ordem mínima: 1
Preço: Discussible
Detalhes da embalagem: Caso madeira
Tempo de entrega: 30 dias de trabalho
Termos de pagamento: T/T.
Habilidade da fonte: 1 pelo mês
Informação detalhada
Curso do eixo Z: 150mm Lentes objetivas: Lente zoom/lente 0.7-4.5X de Autozoom/lente detented manuais de Navitar para a opção
Ampliação: 33-195X Campo da visão: 8.1-1.3
Definição de medição: 1um/0.5um/0.25um/0.1um para opcional Software de medição: Software de medição do composto racional do Vue 3D
Iluminação: As 8 seções programáveis soam o diodo emissor de luz para a luz de superfície, 40 seções soam o diod
Realçar:

sistema de medida da visão

,

sistemas de medição da visão

,

Grande máquina da medida da visão do tamanho


Descrição de produto



ELE tipo máquina automática do pórtico da série da medida da visão do CNC





Produto Decription



Tipo máquina do pórtico da precisão alta da série da medida da visão combina a precisão alta e a eficiência elevada, oferece a alta velocidade que mede para os elementos geométricos de tipos diferentes das peças. ELE que a série é amplamente utilizada varia dentro indústrias e produtos como o PWB, estratificação folheada de cobre, grandes vidros, módulos do LCD, e materiais de isolação etc.



A análise de elementos finitos é introduzida no processo de projeto de ELE série, assegura a rigidez alta e a estrutura mecânica exata. A base da máquina está usando o tipo móvel estrutura da ponte do quadro fechado, que é simples e oferece a capacidade de carregamento alta e o melhor desempenho do movimento.



a base da máquina do granito de 000 categorias, oferece a rigidez alta, a resistência de corrosão e a estabilidade alta.



A fase do trabalho pode pré-ajustar os produtos múltiplos que fixturing a solução, igualmente combinação múltipla da lente é para a opção, satisfaz a exigência de medição diferente dos clientes diferentes.



O sistema de controlo próximo completo do movimento do laço assegura o melhor movimento e desempenho do posicionamento.



Sistemas de medição rápidos da visão do PWB LCD do movimento da grande máquina da medida da visão do tamanho 0



Com a análise de elemento finito e o granito de 000 categorias, nós obtemos o projeto o mais razoável e o mais aperfeiçoado do quadro da máquina, que assegura a rigidez e a confiança altas.



Máquina da medida da visão do tamanho da eficiência elevada da série grande está usando o controlador do movimento de UWC e os motores de torque altos, o controle de movimento do elevado desempenho das ofertas, a aceleração alta e eficiência elevada de localização rápida das ofertas no processo de medição.



Sistemas de medição rápidos da visão do PWB LCD do movimento da grande máquina da medida da visão do tamanho 1

Pacote da solução da máquina da medida da visão do tamanho de UWC grande, motores de Panasonic para a opção



O quadro da máquina é com estrutura movente do pórtico que assegura uma estrutura mais simples, mais esperta com carga mais alta e um desempenho melhor do movimento.







Imagens detalhadas



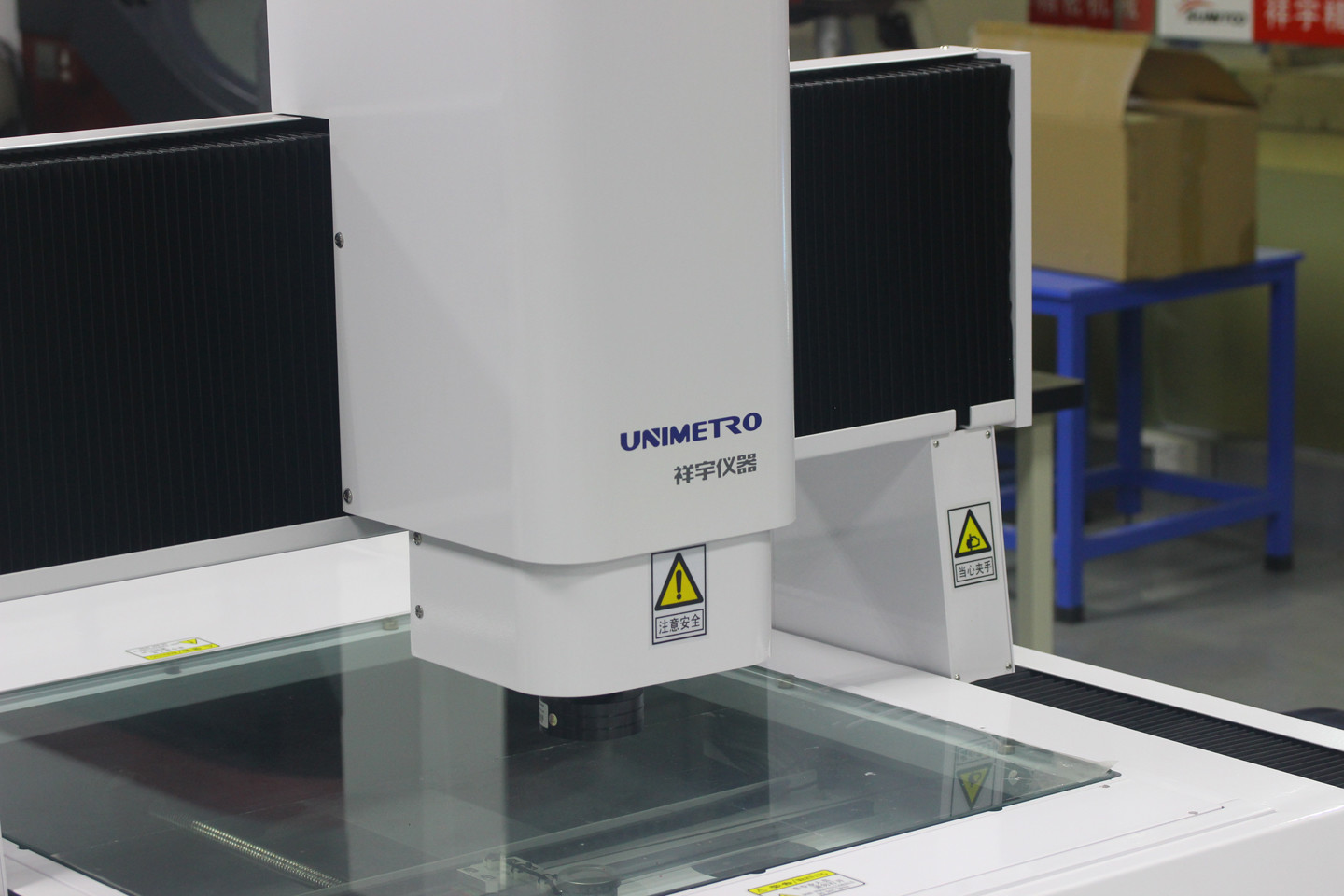

Sistemas de medição rápidos da visão do PWB LCD do movimento da grande máquina da medida da visão do tamanho 2 Sistemas de medição rápidos da visão do PWB LCD do movimento da grande máquina da medida da visão do tamanho 3



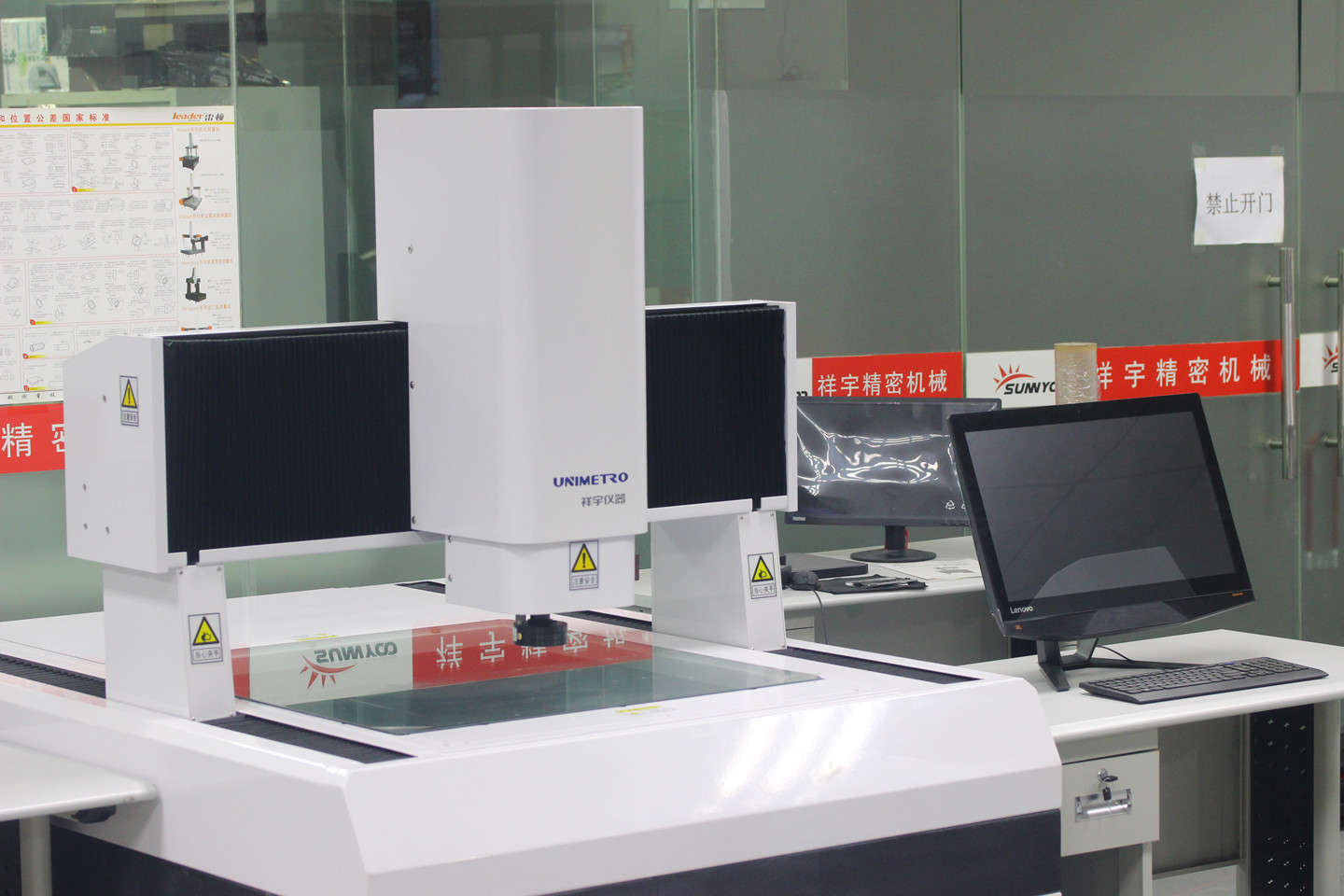

Sistemas de medição rápidos da visão do PWB LCD do movimento da grande máquina da medida da visão do tamanho 4 Sistemas de medição rápidos da visão do PWB LCD do movimento da grande máquina da medida da visão do tamanho 5

A maneira exata do guia do forro do uso da linha central de X/Y, linha central de Z usa o trilho transversal do elevado desempenho com fricção alemão original o grupo conduzido.



As escalas lineares de Renishaw incluíram, com ciclo de precisão alta, de estabilidade e de longa vida.



De acordo com as exigências de usuários a fase de trabalho pode pré-ajustar com tipo múltiplo de dispositivos elétricos dos produtos, também lente múltipla e a opção da combinação das câmeras está disponível, dá mais flexibilidade aos usuários.

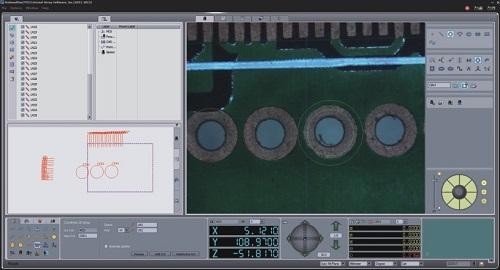

Com software Racional-Vue poderoso os usuários podem conseguir programas de medição complicados facilmente. Na produção em massa máquina da medida da visão da série pode ser um instrumento de medição poderoso.



Sistemas de medição rápidos da visão do PWB LCD do movimento da grande máquina da medida da visão do tamanho 6











Parâmetros



Modelo

ELE 652

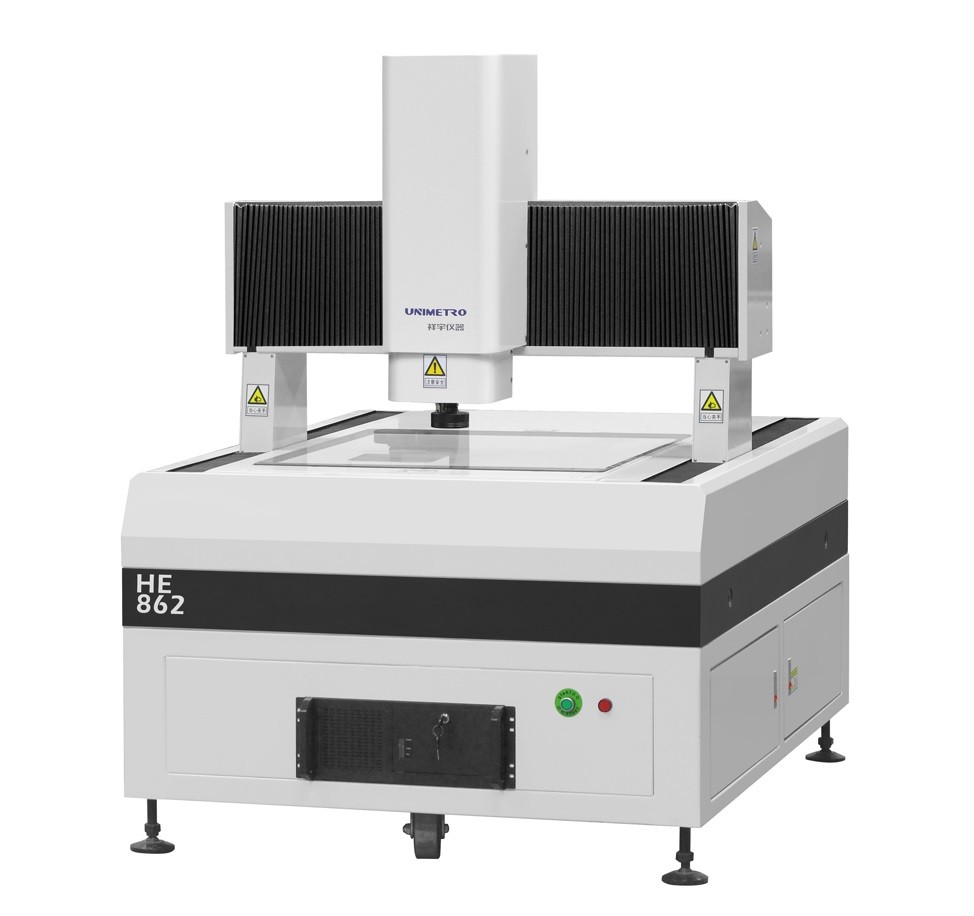

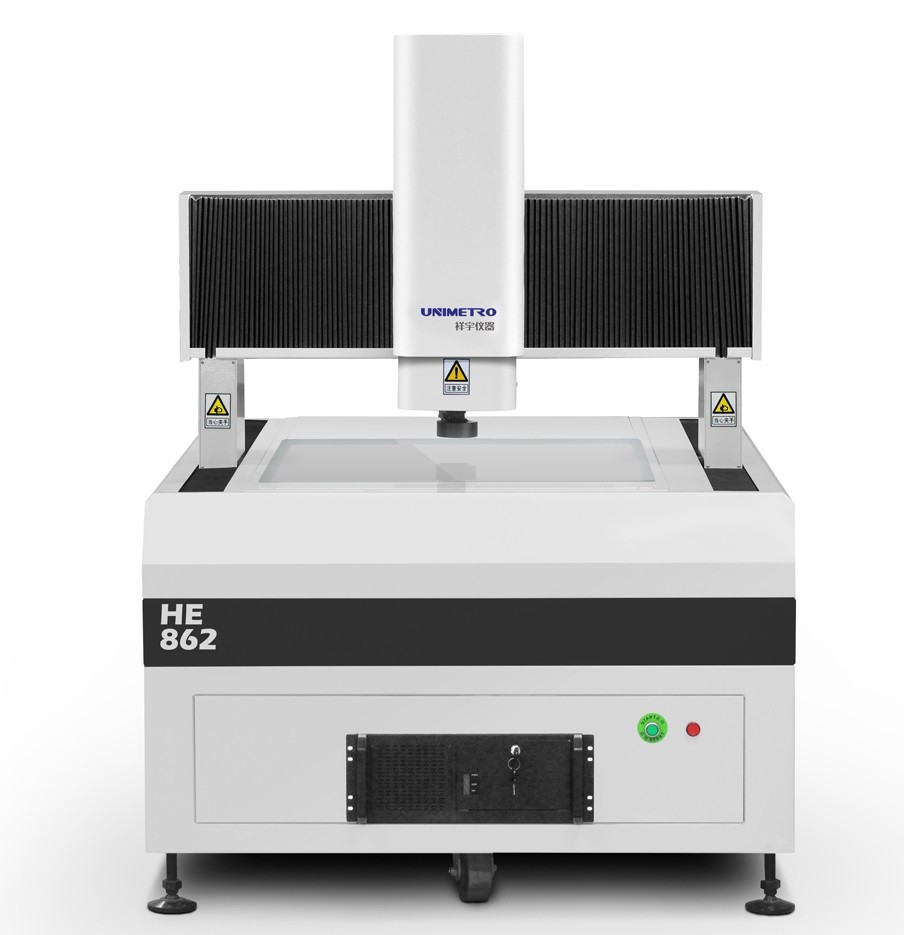

HE862

HE1080

HE1210

HE1512

HE1812

X, curso de Y (milímetros)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

curso da Z-linha central (milímetros)

200 (pode ser aumentado de acordo com as exigências dos clientes)

Capacidade de carga

aproximadamente 35 quilogramas

Dimensão (milímetros)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Peso (quilogramas)

1500

1800

2900

3200

4400

4800

Definição

0.5μm (0.1um para a opção)

Câmera

câmara digital de 2M HD GIGA

Lente zoom

auto ampliação profissional da lente zoom da lente zoom: 1~10X

Ampliação video

18~195X (de acordo com os modelos diferentes da câmera selecionada, sua ampliação mudará; a ampliação real é sujeita aos dados medidos)

FOV

8.1~1.3mm (de acordo com os esquemas de harmonização diferentes da câmera e da lente, o campo de visão mudará em conformidade, e o campo de visão real é sujeito aos dados medidos)

Accuracy*

μm do ≤ (3+L/200)

Iluminação

Iluminação programável da superfície do diodo emissor de luz de 5 seções do anel 8 (40 seções soam a luz, a luz coaxial, a multi luz móvel do anel da cor para a opção)










Soluções opcionais



Sistemas de medição rápidos da visão do PWB LCD do movimento da grande máquina da medida da visão do tamanho 7 Sistemas de medição rápidos da visão do PWB LCD do movimento da grande máquina da medida da visão do tamanho 8



Iluminação:
Lente:
Ponta de prova do toque:
Sensor do laser
4/8/40 de luz do anel de LEDsurface das seções
48 seções 4 colorem a luz do anel do diodo emissor de luz
O móvel 4 colore a luz do anel do diodo emissor de luz
Lente zoom amolgada manual
Auto lente zoom
Lente zoom amolgada manual com luz coaxial
Auto lente zoom com luz coaxial
Jogos do MCP de Renishaw
Erro de medição<> Renishaw PH6+TP20
Erro de medição<>
Sensor do laser do não-contato de KEYENCE
Sensor branco da fotometria





Informações da empresa


Máquina visual da medida
Máquina visual da medida
Máquina visual da medida
Máquina visual da medida

Nosso Client&Agent

 Máquina visual da medida
Máquina visual da medida
FAQ
Máquina visual da medida  Q1: São você uma fábrica ou a empresa comercial?
Máquina visual da medida  A1: Nós somos uma fábrica e doação lhe da resposta a mais rápida em 24 horas.
Máquina visual da medida  Q2: Que é sua empresa principalmente dentro?
Máquina visual da medida  A2: Nós devemos principalmente produzir a máquina de medição da visão, máquina de medição coordenada, fixturesetc de CMM&VMM.
Máquina visual da medida  Q3: Como escolher a especificação apropriada?
Máquina visual da medida  A3: Contanto que você nos dissesse a variedade e o tamanho do produto a ser medido, nossa equipe profissional recomendá-lo-ia do instrumento de medição de especificações apropriadas.
Máquina visual da medida  Q4: Você aceita o serviço personalizado?
Máquina visual da medida  A4: Seja certo! Nós podemos fornecer não somente máquinas típicas, mas igualmente as máquinas personalizadas às necessidades do cliente.
Máquina visual da medida  Q5: Que é seu período de garantia?
Máquina visual da medida  A5: Nosso período de garantia do produto é 1 ano. Nossa qualidade de produto é muito estável, e nós temos
melhorado muito em algumas peças frágeis. Você pode descansar assegurado de nossa qualidade de produto.
