    Detalhes do produto:

    Lugar de origem: Dongguan
    Marca: UNIMETRO
    Número do modelo: OMQ100

    Condições de Pagamento e Envio:

    Quantidade de ordem mínima: 1
    Termos de pagamento: T/T.
    Entre em contacto agora
    Descrição de produto detalhada
    escala movente da Z-linha central: 45 mm alcance: 83*55mm
    Dimensões externos: 500*380*750mm Peso: 28 KG
    rolamento: 3 Ampliação: 0.088X
    Precisão: ± (3+L/50) Unidade de exposição mínima: 0.0001mm
    distância de funcionamento da Z-linha central: 120mm Sensor de Imagem: câmera industrial de 6 megapixel

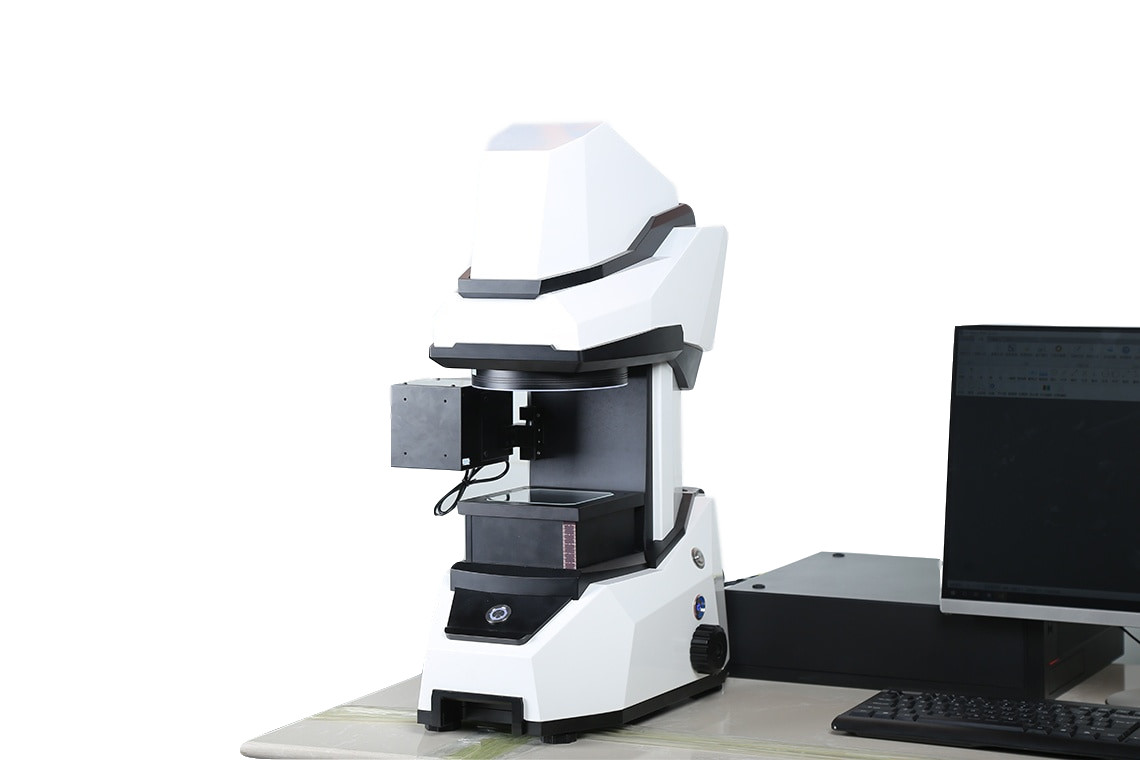

    Instrumento de medição do Um-botão da série OMQ100

    Fábrica de medição fácil de alta qualidade da máquina de medição da visão do instrumento de medição do Um-botão






    Perfil do produto

    Instrumento de medição do um-botão da série OMQ100 com a lente ótica de alta resolução telecentric dobro, combinada com o algoritmo da análise de imagem da elevada precisão, e integrada no princípio de medida do flash do um-botão. O instrumento pode automaticamente encontrar o objeto de medição, combina o molde, a medida da avaliação e a geração de relatório de acordo com a forma do workpiece. Precisa somente de tocar na chave de começo para realizar a medida rápida e exata do um-botão.



    Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric


    Vantagens do produto

    Os instrumentos de medição tradicionais, tais como os projetores, os compassos de calibre de instrumentos de medição da imagem, de microscópios da ferramenta, de perfilador, vernier, micrômetros, etc., estão enfrentando muitos problemas na medida, tal como o posicionamento demorado de objetos de medição, origem que posiciona, tempo longo da operação de grupo, topógrafos diferentes conduzem aos resultados diferentes da medida, a gestão complicada das estatísticas dos dados, etc.

    A série OMQ100 de instrumentos de medição do um-botão resolverá os problemas difíceis de instrumentos de medição tradicionais na detecção. Suas vantagens são como segue:


    Harmonização automática do
    A mesma categoria de produtos é programada uma vez, armazenada permanentemente, e combinada automaticamente ao medir.
    Medida automática do ●
    Pode cooperar com o braço do manipulador para realizar a medida automática.
    Calibração simples do
    Somente uma chave funcional da calibração é precisada de assegurar a precisão da medida pela calibração do multi-ângulo, a omnidirectional e do pleno campo.
    fácil de usar
    Projeto de software humanizado e inteligente, sem demasiada operação de usuário, fácil aprender, fácil de usar, fácil de usar;
    Função de medição do ●
    Medida bidimensional do ponto, da linha, do círculo, do arco, do ângulo, da distância entre o ponto e a linha, da distância entre a linha e o círculo, etc.
    Auto-economia dos dados do
    Os resultados da medida salvar automaticamente ao computador, incluindo a data da medida, o número de grupo de produtos e a outra informação.
    Exploração do contorno do
    Contorno da varredura rapidamente e arquivo da exportação DXF.





    Software da medida



    Relação de software



    Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric



                                                           Relação do cano principal do software





    Modo da medida

    O modo da medida é dividido na única medida do workpiece e na medida do multi-workpiece, que podem automaticamente procurar o molde da medida do grupo com uma chave e medem rapidamente e exatamente o grupo.


    Campos da aplicação



    O instrumento de medição do um-botão da série OMQ100 pode ser usado na maquinaria, na eletrônica, no molde, na modelação por injeção, no hardware, na borracha, nos dispositivos bondes de baixa voltagem, em materiais magnéticos, em precisão que carimbam, em conectores, em conectores, em terminais, em telefones celulares, em aparelhos eletrodomésticos, em placas de circuito impresso, em dispositivos médicos, em pulsos de disparo, em facas e em outros campos.


    Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric  Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric
                                           Hardware móvel do vidro 3C

    Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric  Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric
                                              Prego médico do osso da engrenagem

    Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric  Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric
                                Etiqueta eletrônica do anel RFID da mola e de selagem

    Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric Uma máquina de medição da visão do botão com a lente ótica de alta resolução dobro de Telecentric



    Especificações

    Modelo
    OMQ100M
    OMQ100C
    OMQ100D
    escala movente da Z-linha central (milímetros)
    45
    60
    Escala (milímetro)
    83×55
    83×63
    83×63/40×30
    Dimensões externos (milímetros)
    500×380×750
    Peso (quilograma)
    28
    30
    Carregar (quilogramas)
    3

    Sensor da imagem

    câmera industrial de 6 megapixel

    câmera industrial de 12 megapixel
    0.088X: câmera industrial de 12 megapixel
    0.176X: câmera industrial de 12 megapixel
    Objetiva
    Lente ótica telecentric dobro
    lente ótica telecentric dobro da Dobro-taxa
    Ampliação
    0.088X
    0.088X+0.176X
    Precisão (μm)
    ± (3+L/50)
    ± (2.5+L/50)
    0.088X: ± (2.5+L/50)
    0.176X: ± (1.5+L/50)
    Unidade de exposição mínima (milímetro)
    0,0001
    distância de funcionamento da Z-linha central (milímetros)
    120

    fonte luminosa
    fonte 200-level luminosa programável.
    201 - Luz do contorno: fonte luminosa paralela telecentric.
    Luz de superfície: luz coaxial luminosa da fonte do anel (opcional, externo)
    Processamento de imagens
    IVT-VISÃO-OneKey
    Software
    Temperatura: Umidade 22℃±2℃: 30~80%
    Ambiente do trabalho
    Vibração:<0>
    Fonte de alimentação
    220V/50Hz



    Detalhes da seleção:
    Harmonização opcional do ● OMQ100M:

    12 milhão câmeras industriais (escala: 83 x 63), 20 milhão câmeras industriais (escala: 100)

    Harmonização opcional de OMQ100C: 20 milhão câmeras industriais (escala: 100)

    Harmonização opcional de OMQ100D-0.088X: 20 milhão câmeras industriais (escala: 100)
    Seleção do ● de 20 milhão câmeras industriais (escala: 100): (+3+L/50)
    O bloco padrão do ● é usado como o produto sob o teste.
