Câmera linear da maneira HD da corrediça da luz móvel automática do anel do diodo emissor de luz da cor do sistema de medida da visão

Informação Básica
Lugar de origem: China
Marca: UNIMETRO
Certificação: CE,ISO
Número do modelo: Ultra
Quantidade de ordem mínima: 1
Preço: Discussible
Detalhes da embalagem: Caso madeira
Tempo de entrega: 5 dias do trabalho
Termos de pagamento: T/T.
Habilidade da fonte: 30 pelo mês
Informação detalhada
Nome do produto: sistema de medida da visão Movimento: X, Y, Z automático
Iluminação: O diodo emissor de luz móvel da cor soa a seção 40 clara Câmera: Câmera industrial do CCD da cor da categoria
definição linear da escala: 0.1um Distância de funcionamento: 108mm
Precisão: 2.5+L/200um Repetibilidade: 2,5um
Iluminação: Luz programável da superfície do anel do diodo emissor de luz 8sections,
Realçar:

máquina de medição da visão

,

sistema de medida da visão

,

Cor móvel do sistema de medida da visão


Descrição de produto

Câmera móvel automática do diodo emissor de luz Ring Light Linear Slide Way HD da cor do sistema de medida da visão

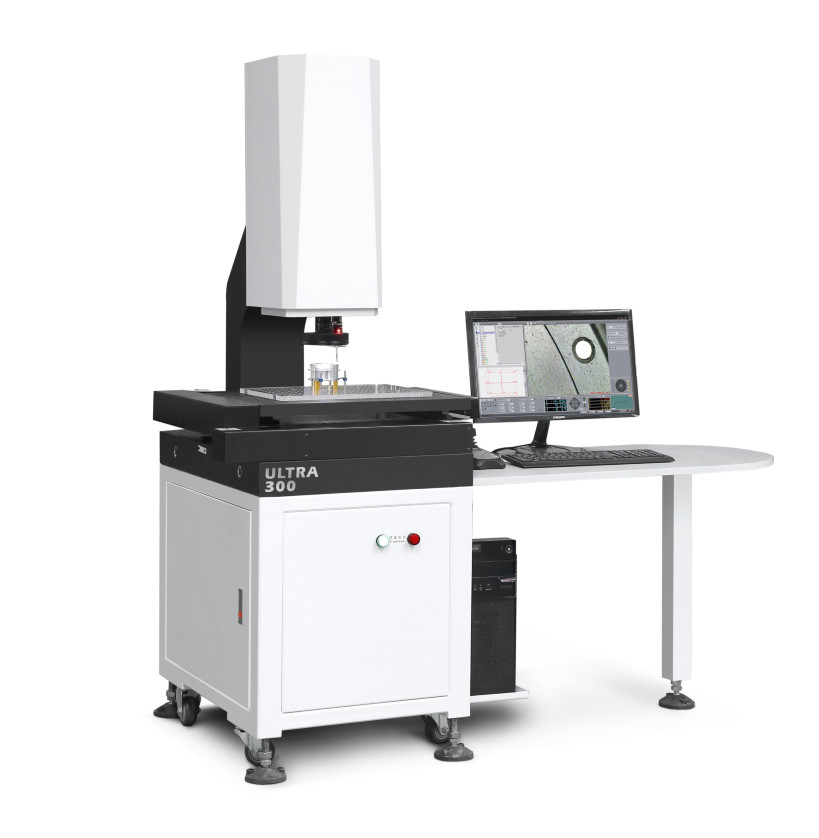

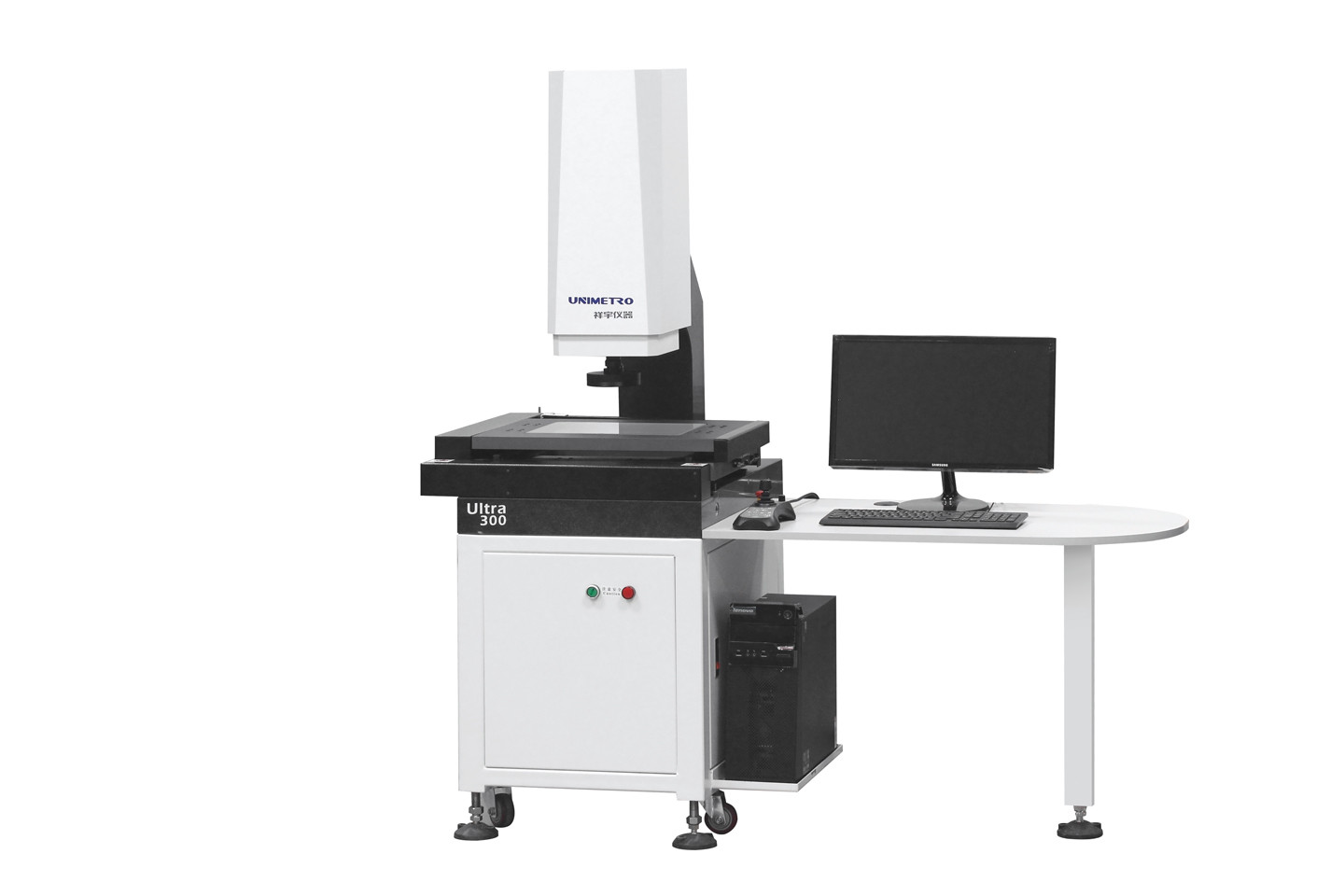

ULTRA o sistema de medida da visão da série é uma máquina de medição totalmente automático da visão da precisão alta do modilhão desenvolvida para a medida de GD&T com controle motorizado automático de três linhas centrais. Equipou-se com a focalização automática, o controle de iluminação automático, e o movimento automático da configuração do hardware e de software para fazer rapidamente e exatamente a medida de dimensões lineares e geométricas.





<>

Características de produto

Controle dos detalhes da qualidade
1) Base do granito e coluna, estabilidade excelente;
2) A fase de alumínio do trabalho, faz o controle de movimento que reage rapidamente e flexível;
3) Fase do trabalho com o anti-risco de processamento de superfície da oxidação dura;
4) Padrão com guia linear da precisão, o parafuso de moedura da bola e o servo motor etc. da C.A., para assegurar a precisão e a estabilidade do sistema do movimento;
5) O sistema de controlo integrado, encaixado com controle de movimento, e todo o controle de sinal como a iluminação e a leitura de escala linear, asseguram-se de que o desempenho da máquina seja extremamente estável.

Configuração do elevado desempenho
1) Controlo automático do CNC da linha central de XYZ três e posicionamento exato;
2) 1 um escala linear de vidro da elevada precisão para assegurar a precisão de posicionamento e a precisão da medida do sistema;
3) Câmera de cor de alta resolução de GIGA para encontrar as necessidades de observação clara e de medida exata;
4) a lente zoom de alta resolução do clique 6.5x, a duplicação exata e uma vezes a correção do pixel precisaram somente;

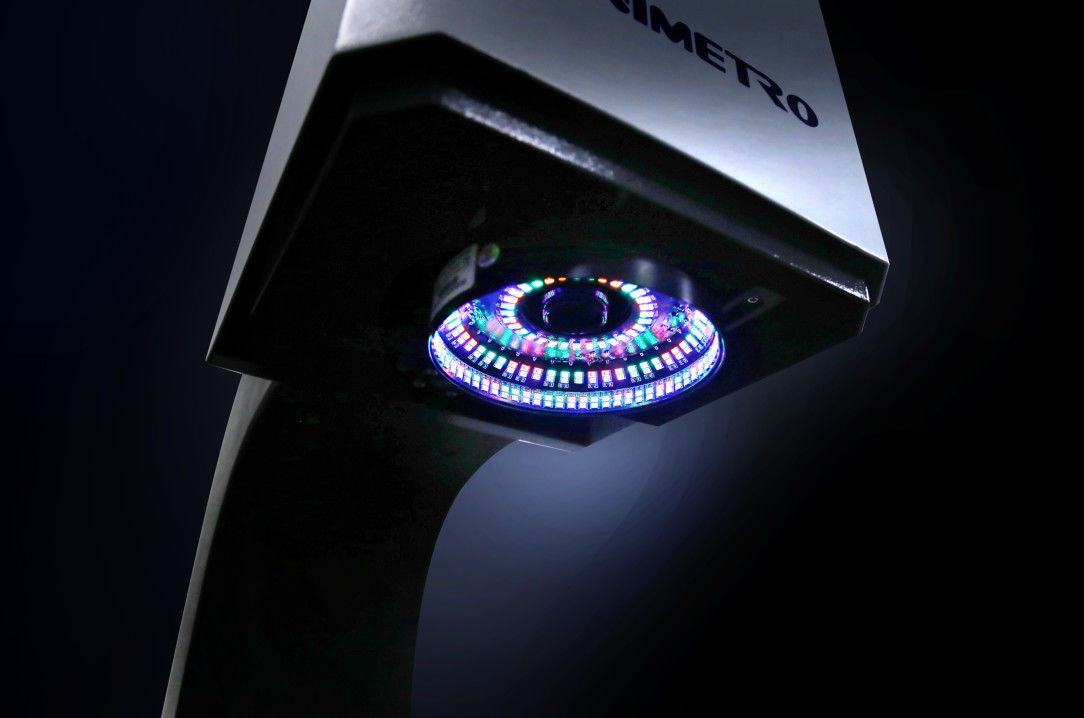

5) Com iluminação fria do diodo emissor de luz da divisão programável do anel 8 da superfície 5 e para contornar a iluminação paralela do diodo emissor de luz e o ajuste claro inteligente incorporado, pode controlo automático o brilho na divisão 8 e realiza o ajuste nivelado do brilho 256 inteligentemente.



Câmera linear da maneira HD da corrediça da luz móvel automática do anel do diodo emissor de luz da cor do sistema de medida da visão 0
Software eficiente da medida
1) Com o software de medição composto de RationalVue da Externo-disposição, ULTRA a série é capaz oferecer a função de medição do composto 2D/3d poderoso;
2) Simples e fácil compreender a relação da operação faz a medida mais simples e eficiente;
3) O programa automático da medida pode ser ajustado para terminar eficientemente e rapidamente a medida do grupo.

Expansibilidade flexível
1) Os multi tipos de sensores do não-contato e o sistema fixturing rápido são para a opção, que pode satisfazer a exigência de medição diferente dos clientes diferentes

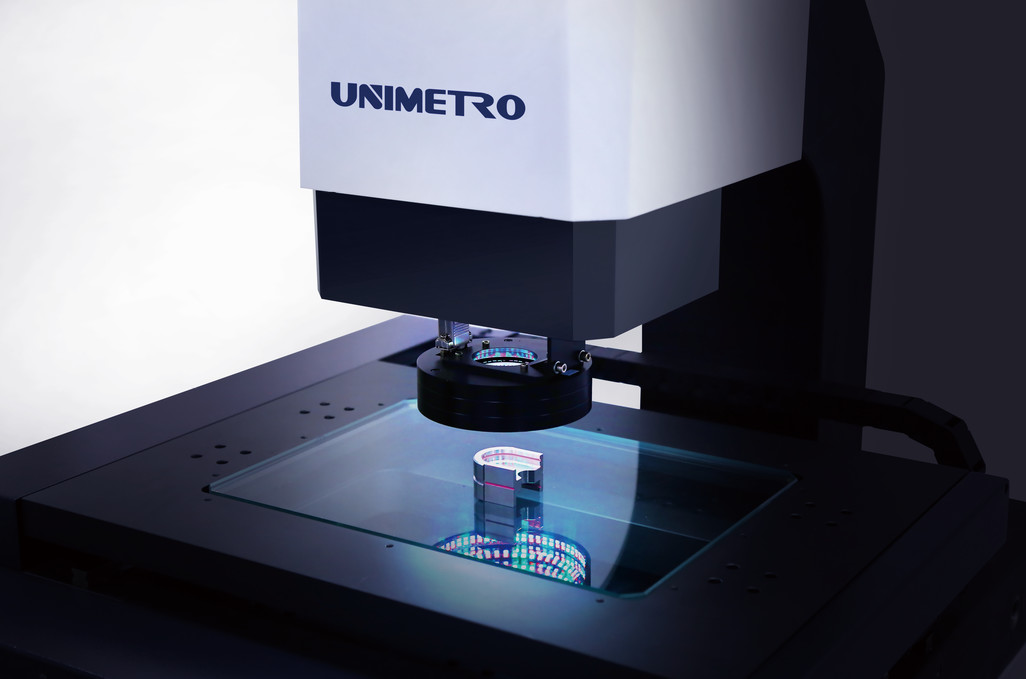

2) A luz do anel do diodo emissor de luz da cor de Mavable está disponível para ULTRA a série, que faz a série mais flexível e poderosa às partes diferentes com tipos diferentes dos materiais ou das formas, oferece uma aplicação de medição mais poderosa.
3) Agradecimentos à expansibilidade flexível ULTRA da série, é compatível com ponta de prova do toque, sensores de medição do não-contato e o braço do robô, aumenta altamente a eficiência de medição.





Parâmetros

Modelo

ULTRA 300

ULTRA 400

ULTRA 500

ULTRA 600

Curso de X/Y-axis (milímetro)

300x200

400x300

500x400

600x500

curso da Z-linha central

200mm (pode ser aumentado de acordo com as exigências dos clientes)

Escala linear da linha central X/Y/Z-3

Definição linear de vidro da escala: 0.1um

Modo da orientação

Guia linear da precisão, guia dobro do slider da dobro-trilha.

Modo de operação

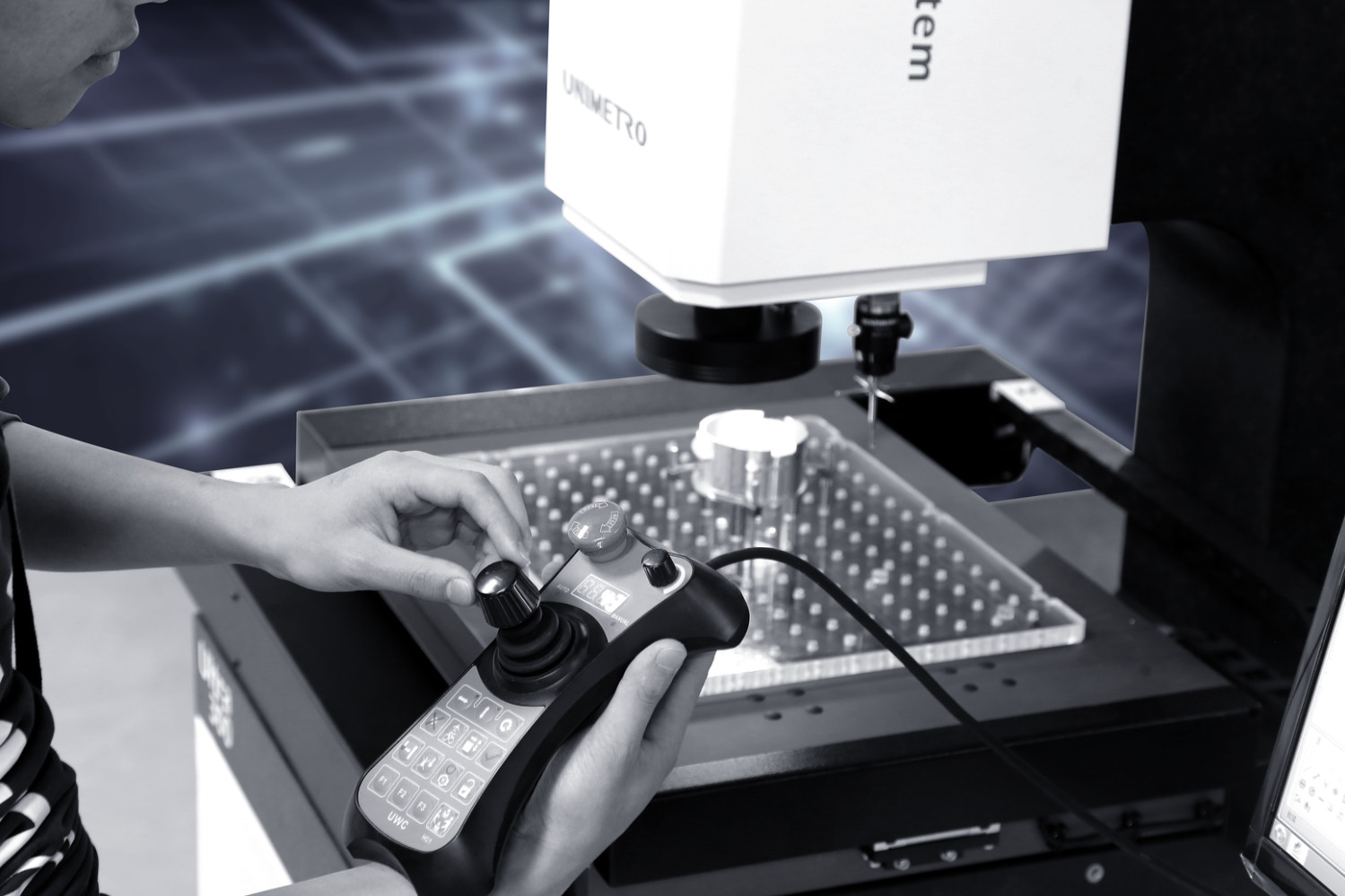

Controlador do manche, operação do rato, programa automático da detecção.

Precisão

XYZ-linha central: ≤2.5+L/200um

Repetibilidade

±2.5um

Sistema video

CCD

Definição alta 1/3" câmera do CCD da cor

Lente

6.5X continuam a lente zoom do clique; Ampliação ótica: 0.7X-4.5X; Ampliação video: 26X~172X (21,5" monitor)

Sistema de iluminação

Contorno

Iluminação paralela do contorno do diodo emissor de luz

Superfície

0~255 iluminação ajustável da superfície do diodo emissor de luz da divisão do anel 8 de Stepless 5

Ampliação

0.7X~4.5X

Software de medição

Software de medição inteiramente auto de UNIMETRO 2D

Capacidade de carga

±2.5um

Ambiente de trabalho

25Kg

Fonte de alimentação

Temperatura 20℃±2℃, escala de umidade<2>

Ddimension (W*D*H) (milímetros)

220V/50Hz/10A

Ddimension (W*D*H) (milímetros)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

Peso líquido (quilogramas)

380

450

600

800

* L está medindo o comprimento (milímetro), a precisão mecânica da Z-linha central e a precisão do foco é relacionada à superfície do workpiece.
* a ampliação é valor aproximado, relaciona-se à dimensão do monitor e da definição.
* campo de visão (milímetros) = (diagonal*Horizontal*Vertical)
* o objetivo 0.5X ou 2X está disponível opcional, e realiza a ampliação da imagem: 13X~86X ou 52X~344X.



Função do software

Arquivo entrado e medida do CAD
◉Peças disposição e medição do macro
◉Auto medição do foco e da altura
◉A função de navegação ajuda a localização rápida
◉Função de medição geométrica poderosa
◉Relatórios múltiplos dos dados e função de saída gráfica dos dados


◉Programa de usuário flexível
◉Criando elementos da referência
◉Borda poderosa que detecta a função
◉Acessórios externos múltiplos de apoio
◉Auto cálculo da tolerância geométrica dos elementos
◉Produção complicada de medição rapidamente e convenientemente
