Informação detalhada
Nome do produto: |
Máquina de medição da visão |
Movimento da linha central de Z: |
Motorizado |
Controle do movimento da linha central de Z: |
Teclado, software |
Foco: |
Automático |
X, movimento de Y: |
Manual |
Dimensão: |
600*740*980mm |
escala de medição: |
300*200*200mm |
Precisão de medição: |
2.5+L/100um |
Repetibilidade: |
2.5um |
Peso: |
190kg |
Definição linear da escala: |
0.5um (0.1um para a opção) |
Câmera do CCD: |
Câmera do CCD de HD |
Realçar: |
2d máquina VMM, Máquina do manual VMM, máquina de 190kg VMM |
Descrição de produto

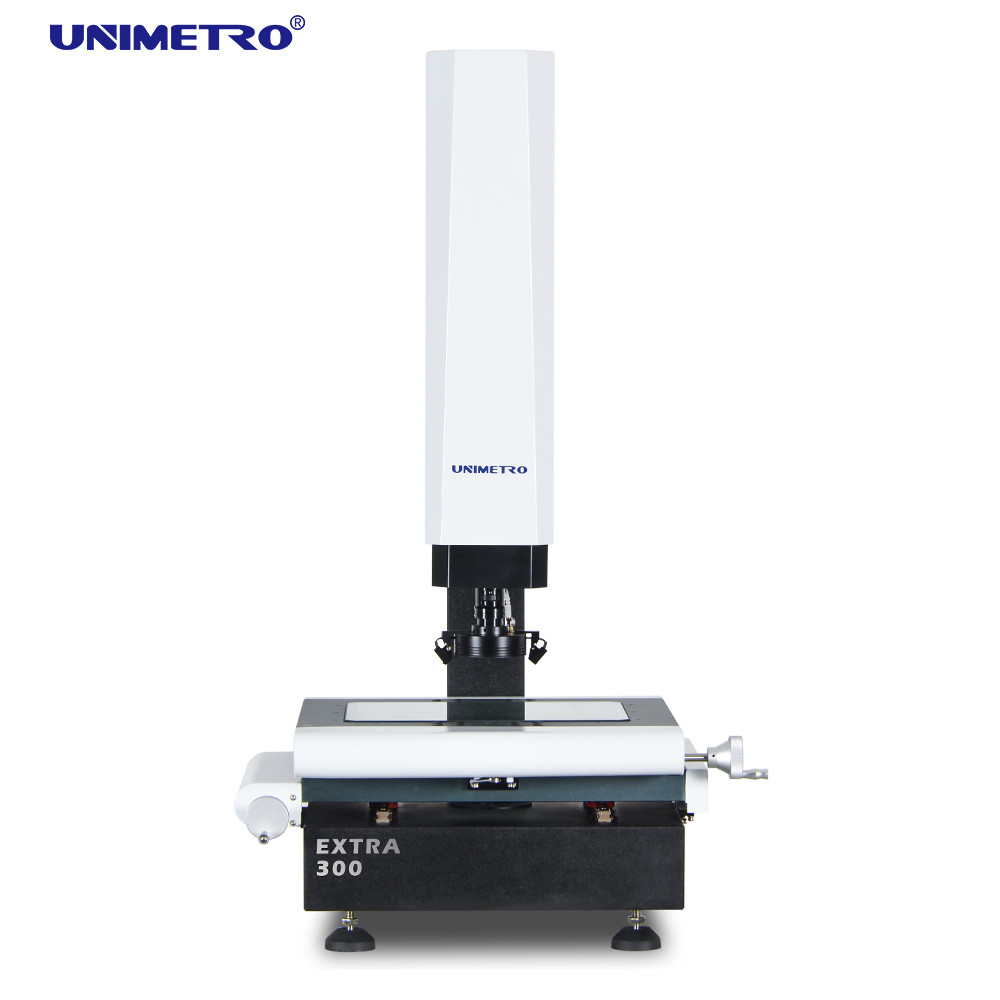

A 2d máquina VMM manual pode entrar o desenho do PAIZINHO com foco da linha central de Z auto
VMM máquina Describtion
1)
VMM a máquina é um instrumento usado para a dimensão física exata que mede, precisão até o nível do mícron.2) VMM a máquina um instrumento de medição ótico usando a câmera para capturar a imagem da parte do trabalho, analisa o pixel da imagem e para calcular a 2D dimensão com o software de medição.3) A máquina EXTRA da série VMM é um instrumento importante usado em seu processo do controle da qualidade de produtos. Assegura-se de que seus produtos dimensionem a precisão, façam seus produtos mais competitivos.4) A máquina EXTRA da série VMM é projetada e desenvolvida por UNIMETRO, que são um modelo popular cabido para a maioria da aplicação de medição e dos utilizadores finais da 2D dimensão exata das indústrias diferentes, como o molde, eletrônica, semicondutor, a injeção plástica, os produtos 3C, os cuidados médicos, a aviação… etc.5) A linha central de Z da máquina EXTRA da série VMM é configurada com sistema próximo do servo motor do laço, para conseguir o controle do movimento da precisão alta e a auto função do foco, os usuários podem controlar o movimento da linha central de Z e a imagem que focaliza no software ou no teclado, aumenta altamente a eficiência de medição.
Área de aplicação
a. Indústria do molde
b. fabricação do automóvel
c. indústria médica
d. fabricação mecânica
indústria digital do E. 3C
produção do PWB do F.
Etc.
Configuração de hardware
◉3 escalas lineares da definição da linha central 0.5um
◉Função do foco do elevado desempenho auto
◉Compatível com ponta de prova do toque de Renishaw
◉Fase de alumínio do trabalho e anodização dura
◉3 controle do software da luz do anel do diodo emissor de luz da seção dos anéis 8 e programável
◉O diodo emissor de luz claro do trajeto contornam o controle claro do software e programáveis paralelos
◉câmara digital do pixel HD de 1.2M
◉Caixa de controle integrada do núcleo
◉Controle motorizado linha central de Z
◉Maneira linear do guia de HIWIN
◉Gerador de pulso manual para o controle do movimento da linha central de Z
◉Com os indicadores do laser para o posicionamento e a focalização auxiliares
◉lente zoom 0.7-4.5X amolgada manual com o sensor do feedback do sinal da ampliação
◉Calibração fácil
◉Toque múltiplo do ângulo
◉Ajuste rápido do sistema de coordenadas
◉Compatível à linha completa de stylis de Renishaw
◉Módulo do CAD apoiado (opcional)
◉saída 3D de tiragem
◉Ponta de prova da estrela compatível
◉medição da dimensão 3D
◉Medição da liga da ponta de prova da imagem e do toque
◉Cremalheira da ponta de prova apoiada (opcional)
Parâmetros
Modelo | ACRÉSCIMO 200 | ACRÉSCIMO 300 | ACRÉSCIMO 400 | ACRÉSCIMO 500 |
Dimensão (milímetro) (L*W*H) | 500*540*930 | 600*740*980 | 700*840*980 | 800*940*980 |
Escala de medição (milímetro) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 |
Precisão de medição (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 |
Repetibilidade (μm) | 2,5 | 2,5 | 2,5 | 3 |
Peso (quilogramas) | 140kg | 190kg | 240kg | 290kg |
Imagem e medição | CCD | 200mm (pode ser aumentado de acordo com as exigências dos clientes) |
Lente | Lente zoom amolgada manual 1-10X da lente zoom 0.7-4.5X/Auto |
Ampliação | 18-195X (para a referência somente. Com câmera e a lente diferentes a ampliação será diferente. ) |
Campo de visão | 8.1~1.3mm |
Distância de funcionamento | 108mm |
Definição linear da escala | 0,5 μm (0.1μm para a opção) |
Sistema de condução | Conrol manual da linha central de X, de Y, de linha central de Z controle do CNC do fim-laço e funtion do FOCO de AUTU disponíveis |
Iluminação | Luz de superfície do anel programável do diodo emissor de luz de 4 seções, luz paralela do contorno do diodo emissor de luz, luz do anel do diodo emissor de luz de 8 seções, coaxial, para a opção |
Funções do software
O software de UNIMETRO INSPECT3D é com o UI fácil de usar, fácil aprender,
a função poderosa, permite que os usuários consigam a medição rápida e precisa.
O software está oferecendo a língua inglesa completa UI, igualmente permite o desenvolvimento da língua novo.
◉
Arquivo entrado e medida do CAD ◉Peças disposição e medição do macro
◉Auto medição do foco e da altura
◉A função de navegação ajuda a localização rápida
◉Função de medição geométrica poderosa
◉Relatórios múltiplos dos dados e função de saída gráfica dos dados
◉Programa de usuário flexível ◉Criando elementos da referência
◉Borda poderosa que detecta a função
◉Acessórios externos múltiplos de apoio
◉Auto cálculo da tolerância geométrica dos elementos
◉Produção complicada de medição rapidamente e convenientemente
