Equipamento de medição de imagem OEM 2.5D com sistema de execução automática de programa 3D

Sistema running do programa automático do instrumento de medição 3d da imagem do OEM 2.5d

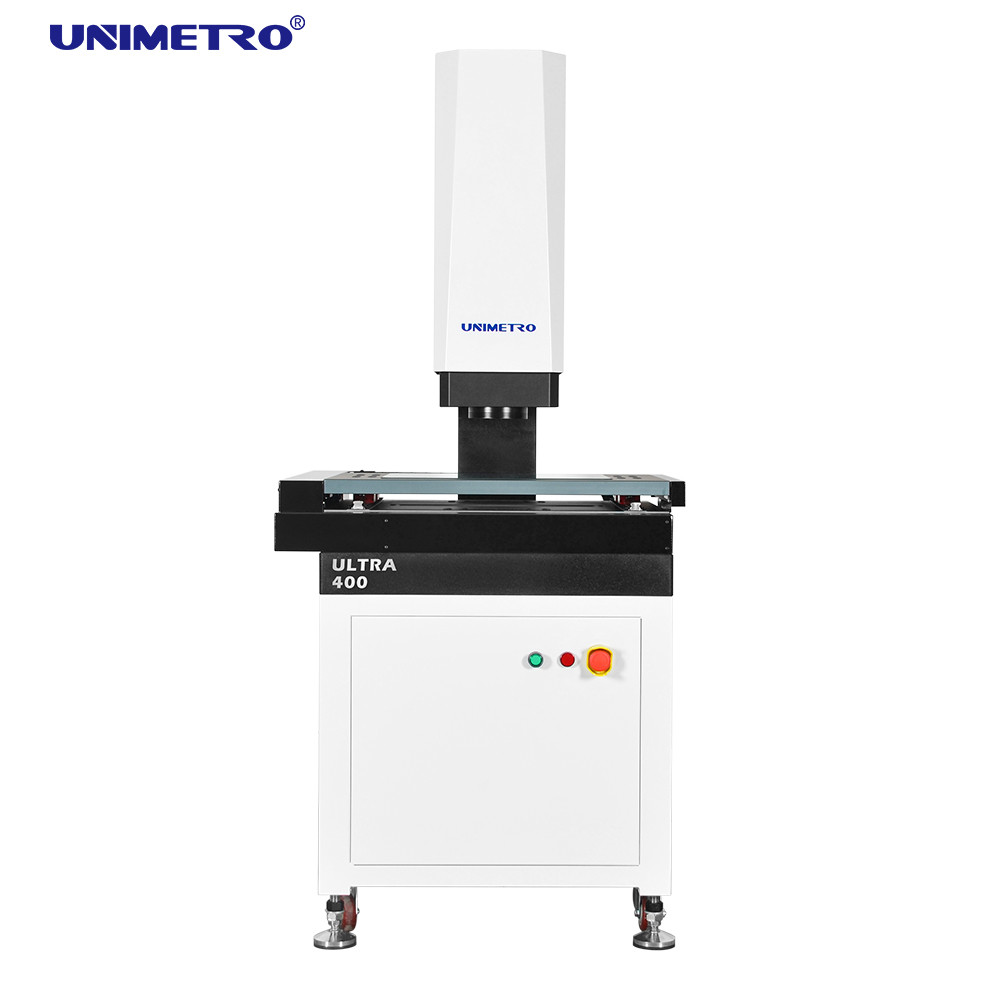

O instrumento de medição de imagem da série ULTRA é uma máquina de medição de visão totalmente automática cantilever de alta precisão desenvolvida para medição GD&T com controle motorizado automático de 3 eixos. É equipado com foco automático, controle automático de iluminação e movimentação automática de configuração de hardware e software para fazer a medição de dimensões lineares e geométricas com rapidez e precisão.

Características

◆ Controle de detalhes de qualidade

Ø Base e coluna em granito, excelente estabilidade;

Ø Estágio de trabalho em alumínio, torna o controle de movimento de reação rápida e flexível;

Ø Estágio de trabalho com processamento de superfície de oxidação dura anti-riscos;

Ø Padrão com guia linear de precisão, parafuso de esfera de retificação e servo motor AC etc., para garantir a precisão e estabilidade do sistema de movimento;

Ø O sistema de controle integrado, incorporado com controle de movimento e todo o controle de sinal como iluminação e leitura de escala linear, garante que o desempenho da máquina seja extremamente estável.

◆ Configuração de alto desempenho

Ø Controle automático CNC de três eixos XYZ e posicionamento preciso;
Ø 0,1 um escala linear de vidro de alta precisão para garantir a precisão de posicionamento e precisão de medição do sistema;
Ø Câmera colorida GIGA de alta resolução para atender às necessidades de observação clara e medição precisa;
Ø Lente zoom de clique de alta resolução 6,5x, duplicação precisa e correção de pixel única necessária;
Ø Com iluminação fria LED de superfície programável de 5 anéis e 8 divisões e iluminação paralela de LED de contorno e ajuste de luz inteligente integrado, ele pode controlar automaticamente o brilho na divisão de 8 e realizar o ajuste de brilho de 256 níveis de forma inteligente.

◆ Expansibilidade flexível

ØVários tipos de sensores sem contato e sistema de fixação rápida são opções, que podem satisfazer diferentes requisitos de medição de diferentes clientes
ØO anel luminoso LED colorido mavável está disponível para a série ULTRA, o que torna a série mais flexível e poderosa para diferentes peças com diferentes tipos de materiais ou formas, oferece uma aplicação de medição mais poderosa.
ØGraças à expansibilidade flexível da série ULTRA, é compatível com sonda de toque, sensores de medição sem contato e braço robótico, aumentando muito a eficiência de medição.

Introdução às funções

- O software pode identificar automaticamente linhas, círculos, como elementos e medi-los automaticamente.
- O software fornece funções de processamento inteligentes, como aviso vermelho fora de tolerância, pausa fora de tolerância, pausa de falha de medição, medição manual, execução de salto, execução obrigatória, etc.
- O software fornece função de configuração de ponto de interrupção, que pode realizar a troca inteligente entre medição manual e medição automática.
- A poderosa função de medição a laser pode facilmente realizar problemas como medição de planicidade em alta velocidade, pequenas saliências, ponto côncavo, ângulo V e digitalização de superfície curva de alta precisão.
- O software fornece função auxiliar de indicação de escurecimento para evitar o erro causado pela intensidade da luz e melhorar a precisão e eficiência do testador.

Parâmetros

Informações da empresa

Nosso Cliente e Agente

Perguntas frequentes
Q1: você é uma fábrica ou empresa comercial?
A1: Somos uma fábrica e oferecemos a resposta mais rápida em 24 horas.
Q2: Qual é a sua empresa principalmente?
A2: Nós produzimos principalmente máquina de medição de visão, máquina de medição de coordenadas, acessórios CMM e VMM, etc.
Q3: Como escolher a especificação apropriada?
A3: Contanto que você nos diga a variedade e o tamanho do produto a ser medido, nossa equipe profissional irá aconselhá-lo sobre um instrumento de medição com especificações adequadas.
Q4: Você aceita serviço personalizado?
A4: Tenha certeza! Podemos fornecer não apenas máquinas típicas, mas também máquinas personalizadas de acordo com as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável e temos melhorou muito em algumas peças quebráveis. Você pode ter certeza da qualidade do nosso produto.
