Informação detalhada

DIMENSÃO:	17509201700 mm	Peso Líquido:	450 kg
Viagens X/Y:	400x300	Precisão:	≤ 2,5+L/200um
Repetitividade:	±2,5um
Destacar:	Máquina ótica da medida da visão , máquina da medida da visão 450kg , Máquina dura da medida da visão da oxidação

Descrição de produto

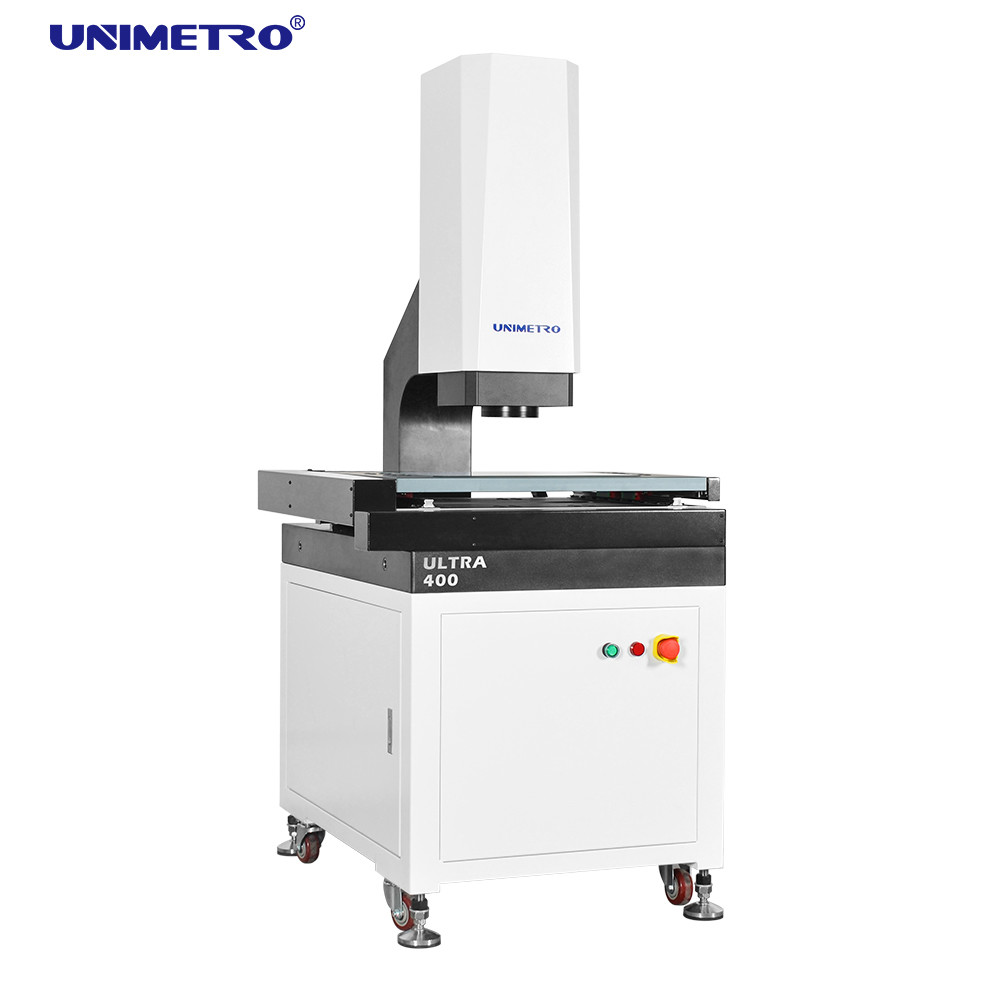

Máquina de medição de visão óptica de 450 kg com processamento de superfície de oxidação dura

A nossa máquina de medição de visão automática ULTRA é uma máquina de medição de visão totalmente automática de alta precisão desenvolvida para medição de GD&T com controle automático motorizado de três eixos.Equipado com focagem automática, controlo automático da iluminação e movimento automático da configuração de hardware e software para fazer a medição de dimensões lineares e geométricas de forma rápida e precisa.

Características

● Base e coluna de granito, excelente estabilidade;
● Ponto de trabalho de alumínio, faz com que o controlo de movimento reage rapidamente e seja flexível;
● Fase de trabalho com processamento de superfície de oxidação dura anti-arranhões;
● Padrão com guia linear de precisão, parafuso de esferas de moagem e servomotor AC, etc., para garantir a precisão e estabilidade do sistema de movimento;
● Sistema de controlo integrado, integrado com controlo de movimento e controlo de todos os sinais, como iluminação e leitura de escala linear, assegura o desempenho da máquina extremamente estável.
● Controle automático CNC de três eixos XYZ e posicionamento preciso;
● Escala linear de vidro de alta precisão de 0,1 um para garantir a precisão de posicionamento e precisão de medição do sistema;
● Câmera colorida GIGA de alta resolução para satisfazer as necessidades de observação clara e medição precisa;
● Lente zoom de clique de alta resolução de 6,5x, duplicação precisa e correção de pixel de apenas uma vez necessária;
● Com iluminação LED a frio de superfície programável de 5 anéis e 8 divisões e iluminação paralela de LED de contorno e ajuste de luz inteligente embutido,Ele pode controlar automaticamente o brilho na divisão 8 e perceber 256 nível ajuste de brilho inteligentemente.

Parâmetros

Modelo		Ultra 300	ULTRA 400	ULTRA 500	ULTRA 600
Eixo X/Y Viagem ((mm)		300x200	400x300	500x400	600x500
Eixo Z Viagem		200 mm (pode ser levantado de acordo com as exigências dos clientes)
Eixo X/Y/Z-3 Escala linear		Resolução em escala linear de vidro: 0,1 um
Modo de orientação		Guia linear de precisão, guia de deslizamento duplo.
Modo de operação		Controlador de joystick, operação com mouse, programa de detecção automática.
Precisão		Eixo XYZ:≤2,5+L/200um
Repetitividade		±2,5um
Sistema de vídeo	CCD	Câmera CCD a cores de alta definição 1/3"
	Lentes	6.5X continue clicando na lente de zoom; Magnificação óptica: 0.7X-4.5X; Magnificação de vídeo: 26X~172X (monitor 21.5)
Sistema de iluminação	Conto	Iluminação de contorno paralela LED
	Superfície	0~255 Iluminação de superfície LED de 5 anéis e 8 divisões, ajustável sem passos
Magnificação		0.7X~4.5X
Software de medição		Software de medição totalmente automático UNIMETRO 2D
Capacidade de carga		±2,5um
Ambiente de trabalho		25 kg
Fornecimento de energia		Temperatura 20°C ± 2°C, Intervalo de umidade < 2°C/h, Umidade 30~80%, Vibração < 0,002g, < 15Hz
Ddimensão ((WDH) ((mm)		220V/50Hz/10A
Ddimensão ((WDH) ((mm)		16007801700	17509201700	1900x1080x1700	105012801700
Peso líquido ((kg)		380	450	600	800

Características do software

● Com o software de medição de compostos RationalVue External-Array, a série ULTRA é capaz de oferecer uma poderosa função de medição de compostos 2D/3d;
● A interface de operação simples e fácil de entender torna a medição mais simples e eficiente;
● O programa de medição automática pode ser configurado para completar a medição de lote de forma eficiente e rápida.

Funções de software
O software UNIMETRO INSPECT3D é com interface de usuário amigável, fácil de aprender, função poderosa, permite que os usuários para alcançar medições rápidas e precisas.também permite o desenvolvimento de novas línguas.

Aplicação


Partes de automóveis	MOLDO	Equipamento	Componente eletrónico

Informações sobre a empresa

O nosso cliente e agente

Perguntas frequentes
Q1: Você é uma fábrica ou uma empresa comercial?
A1: Nós somos uma fábrica e dando-lhe a resposta mais rápida em 24 horas.
P2: Em que se dedica principalmente a sua empresa?
A2: Nós somos principalmente produzir máquina de medição de visão, máquina de medição de coordenadas, CMM & VMM fixtures etc.
Q3: Como escolher a especificação adequada?
A3: Desde que nos diga a variedade e o tamanho do produto a medir, a nossa equipa profissional aconselhar-lhe-ia o instrumento de medição de especificações adequadas.
Q4: Você aceita serviço personalizado?
A: Certifique-se de que podemos fornecer não apenas máquinas típicas, mas também as máquinas personalizadas para as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Nosso período de garantia do produto é de 1 ano. A qualidade do nosso produto é muito estável, e melhoramos muito em algumas partes quebráveis. Você pode ter certeza da qualidade do nosso produto.

etiqueta:

Lugar de origem:	China, Guangdong
Marca:	Unimetro
Certificação:	CE ISO
Número do modelo:	U400

Quantidade de ordem mínima:	1 conjunto
Preço:	usd14950-usd17500/set
Detalhes da embalagem:	caso de madeira
Tempo de entrega:	15 dias úteis
Termos de pagamento:	T/T
Habilidade da fonte:	30 grupos pelo mês
