Instrumento de medição de imagem OEM 2.5D com VMS 3D e painel de controle fácil de usar

Instrumentos de medição de imagem OEM 2.5d VMS 3d com interface de controle amigável

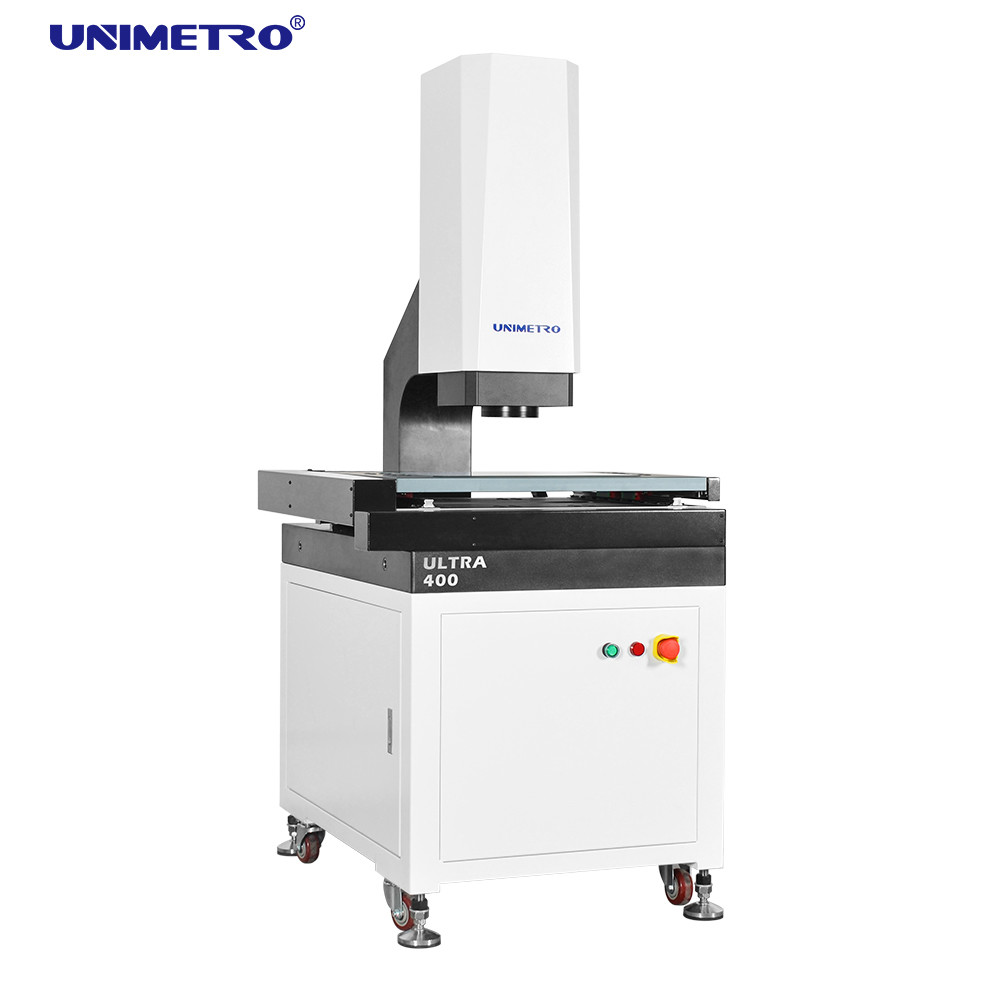

A série ULTRA Image Measuring Instrument é uma máquina de medição de visão totalmente automática de alta precisão desenvolvida para medição de GD&T com controle motorizado automático de 3 eixos.Equipado com focagem automática, controlo automático da iluminação e movimento automático da configuração de hardware e software para fazer a medição de dimensões lineares e geométricas de forma rápida e precisa.

Características

◆ Controle de detalhes da qualidade

Ø Base e coluna de granito, excelente estabilidade;

Ø Ponto de trabalho em alumínio,para que o controlo de movimento reage rapidamente e seja flexível;

Ø Fase de trabalho com processamento de superfície de oxidação dura anti-gravura;

Ø Padrão com guia linear de precisão, parafuso de esferas de moagem e servomotor AC, etc., para assegurar a precisão e estabilidade do sistema de movimento;

O sistema de controlo integrado, integrado com controlo de movimento e controlo de todos os sinais, como a iluminação e a leitura da escala linear, assegura um desempenho extremamente estável da máquina.

◆ Configuração de alta performance

Ø XYZ controlo automático CNC de três eixos e posicionamento preciso;
Ø Escala linear de vidro de alta precisão de 0,1 um para assegurar a precisão de posicionamento e de medição do sistema;
Ø Câmara a cores GIGA de alta resolução para satisfazer as necessidades de observação clara e medição precisa;
Ø Lente zoom de clique de alta resolução de 6,5x, precisão de duplicação e correção de pixel de apenas uma vez necessária;
Ø Com iluminação LED a frio de superfície programável de 5 anéis e 8 divisões e iluminação LED paralela de contorno e ajuste de luz inteligente incorporado,Ele pode controlar automaticamente o brilho na divisão 8 e perceber 256 nível ajuste de brilho inteligentemente.

◆ Expansão flexível

ØExistem vários tipos de sensores sem contacto e sistemas de fixação rápida, que podem satisfazer diferentes requisitos de medição de diferentes clientes
ØPara a série ULTRA, está disponível uma luz LED de anel de cores variáveis, o que torna a série mais flexível e potente para diferentes partes com diferentes tipos de materiais ou formas,oferece uma aplicação de medição mais poderosa.
ØGraças à flexibilidade de expansão da série ULTRA, é compatível com sondas tácteis, sensores de medição sem contacto e braço robótico, aumentando consideravelmente a eficiência de medição.

Funções Introdução

- O software pode identificar automaticamente linhas, círculos, elementos e medir automaticamente.
- O software fornece funções de processamento inteligentes, tais como aviso de vermelho fora de tolerância, pausa fora de tolerância, pausa de falha de medição, medição manual, execução de skip,Execução obrigatória, etc.
- O software fornece função de fixação do ponto de interrupção, que pode realizar a mudança inteligente entre medição manual e medição automática.
- A poderosa função de medição a laser pode facilmente realizar os problemas tais como medição de planura de alta velocidade, pequena colisão, ponto côncavo, ângulo V e escaneamento de superfície curva de alta precisão.
- O software fornece uma função auxiliar de indicação de atenuação para evitar o erro causado pela intensidade da luz e melhorar a precisão e a eficiência do testador.

Parâmetros

* L é a medida de comprimento ((mm), a precisão mecânica do eixo Z e a precisão de foco estão relacionadas com a superfície da peça.

* A ampliação é um valor aproximado, relacionado com a dimensão do monitor e a resolução.

* Campo de visão ((mm) = (diagonal*Horizontal*Vertical)

* 0.5X ou 2X objetivo é opcional disponível, e realizar a ampliação da imagem: 13X ~ 86X ou 52X ~ 344X.

Informações sobre a empresa

O nosso cliente e agente

Perguntas frequentes
Q1: Você é uma fábrica ou uma empresa comercial?
A1: Nós somos uma fábrica e dando-lhe a resposta mais rápida em 24 horas.
P2: Em que se dedica principalmente a sua empresa?
A2: Nós somos principalmente produzir máquina de medição de visão, máquina de medição de coordenadas, CMM & VMM fixturesetc.
P3: Como escolher a especificação adequada?
A3: Desde que nos diga a variedade e o tamanho do produto a medir, a nossa equipa profissional aconselhar-lhe-ia o instrumento de medição de especificações adequadas.
Q4: Você aceita serviço personalizado?
A: Certifique-se de que podemos fornecer não só máquinas típicas, mas também as máquinas personalizadas para as necessidades do cliente.
Q5: Qual é o seu período de garantia?
A: Nosso período de garantia do produto é de 1 ano. A qualidade dos nossos produtos é garantida.
