Kit flexível de base e fixação CMM óptico 3D
Os kits de fixação da série FlexFix são soluções de medição de precisão concebidas para máquinas de medição de coordenadas (CMM) e máquinas de medição de visão (VMM).Estes sistemas de fixação modulares aumentam a reprodutibilidade das medições, precisão e padronização em várias aplicações industriais.
Aplicações industriais
Os kits de fixação FlexFix servem a várias indústrias, incluindo eletrônica, aeroespacial, automotiva, plásticos e cuidados médicos.Estas ferramentas permitem uma flexibilidade, processos de medição repetíveis e normalizados.
Sistema de fixação modular
Desenvolvida pela UNIMETRO, a série FlexFix melhora a reprodutibilidade e a precisão do processo de inspecção através de configurações de fixação rápidas e repetíveis.O projeto modular permite a expansão com base nos requisitos do utilizador, fornecendo soluções completas de fixação para peças de qualquer tamanho, forma ou material.
O sistema apresenta placas de fixação com acessórios roscados M8 disponíveis em vários tamanhos padrão.Estas placas garantem a fiabilidade do sistema.A montagem sem ferramentas permite soluções de fixação rápidas que aumentam o rendimento e eliminam os atrasos de inspecção.

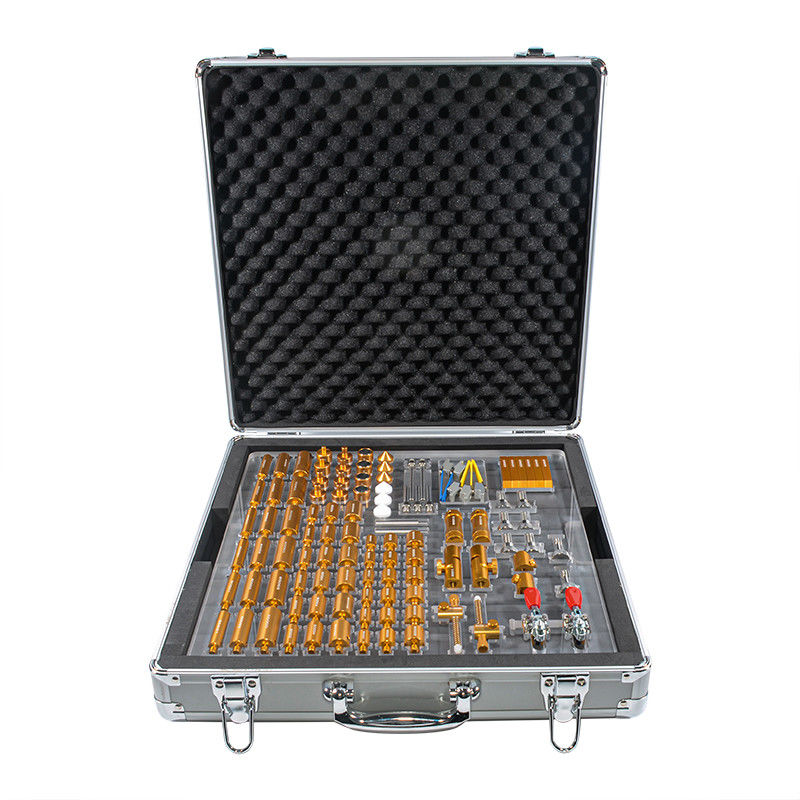

Seleção do kit de fixação
As luminárias da série FlexFix são vendidas como kits de arranque que contêm uma placa base e um conjunto completo de componentes.Os utilizadores devem selecionar os tamanhos das placas de base de acordo com as dimensões e os requisitos de medição da máquina CMM..
Componentes de fixação
Os componentes FlexFix são concebidos para segurar as peças de trabalho com força mínima necessária, eliminando a necessidade de ferramentas especiais.de um comprimento de 80 mm ou mais, mas não superior a 50 mm,.
O sistema de componentes flexíveis permite a criação de várias combinações de fixação para diferentes tipos de peças, assegurando simultaneamente vias de sonda claras para operações de medição 3D.

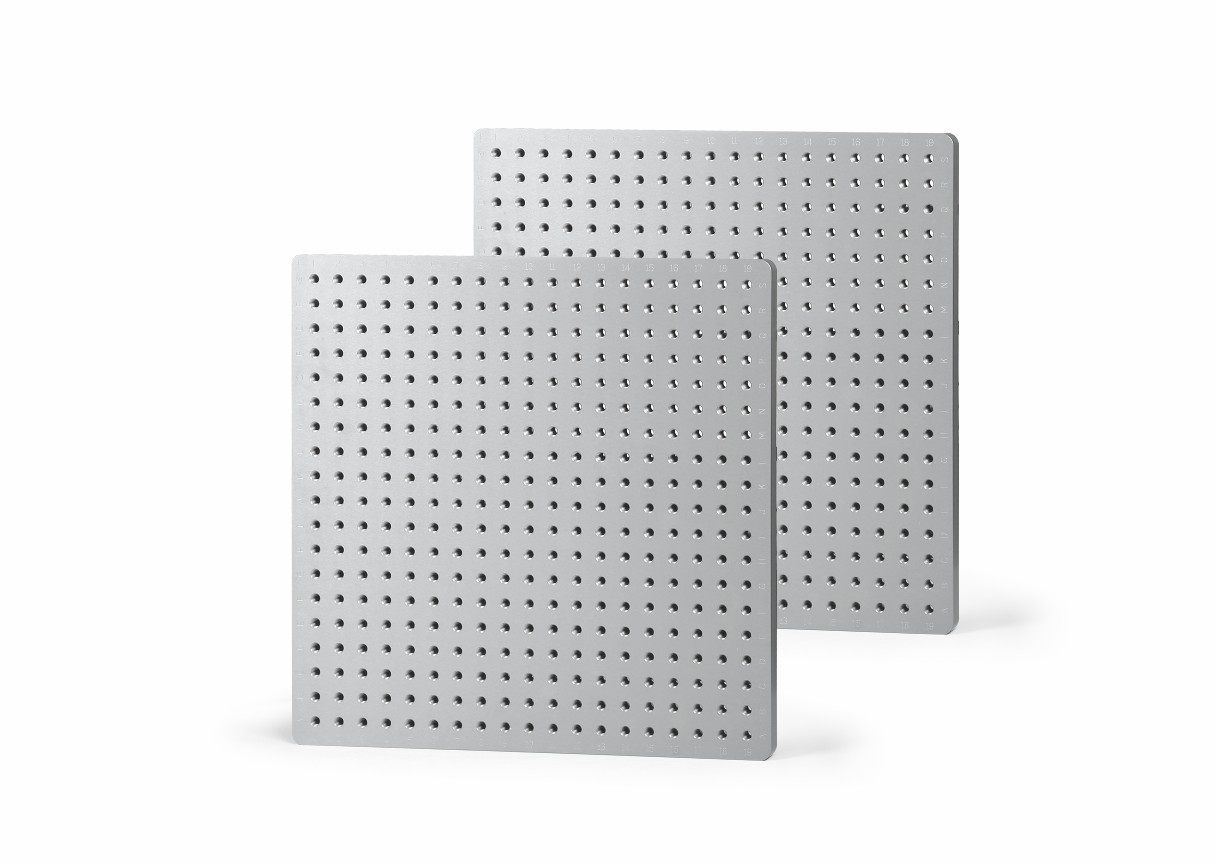

Especificações da placa de base
A fabricação envolve usinagem CNC, moagem de precisão, revestimento anodizado,e marcação a laser para alcançar alta precisão, planura e fiabilidade.
As placas padrão apresentam padrões de grelha alfanumérica com números de componentes visíveis, permitindo a documentação completa das configurações de fixação.Isto permite a reprodução rápida e precisa de configurações idênticas para inspecções posteriores.
Tamanhos disponíveis das placas de base
- 400*300 mm com furos de rosca M8
- 400*400 mm com furos de rosca M8
- 500*500 mm com furos de rosca M8
- 600*600 mm com furos de rosca M8
- Tamanhos personalizados disponíveis mediante pedido
Parâmetros dos componentes
| Nome do produto |
Marca |
QTY |
| 12*50mm de impasse | 80001 | 6 |
| 12*30mm de impasse | 80002 | 6 |
| 16*50mm de impasse | 80003 | 6 |
| 16*30 mm de impasse | 80004 | 6 |
| 20*50 mm de impasse | 80005 | 6 |
| 20*30 mm de impasse | 80006 | 6 |
| 12*20 mm de impasse | 80007 | 6 |
| 16*20mm de impasse | 80008 | 6 |
| 20*20mm de impasse | 80009 | 6 |
| Humidade do impulsionador | 800010 | 2 |
| Parafusador de parafusos úmido | 800011 | 2 |
| Junção de pivô ajustável | 800012 | 2 |
| Estabilizador de tomada ajustável | 800013 | 2 |
| Magnético | 800014 | 4 |
| Pincel de paragem | 800015 | 2 |
| Adaptador | 800016 | 6 |
| Parafusos de base | 800017 | 2 |
| V post | 800018 | 2 |
| Parafusos | 800019 | 2 |
| Deslizador ajustável | 800020 | 8 |
| Grampos de tensão | 800021 | 4 |
| Segure a pinça | 800022 | 2 |
| Suporte à humidade de curta tensão | 800023 | 2 |
| Suporte de pinças de longa tensão | 800024 | 2 |
| Cone | 800025 | 3 |
| Cone de nylon | 800026 | 3 |
| Parafusos | 800027 | |
Perguntas Frequentes
P1: É uma fábrica ou uma empresa comercial?
A1: Somos uma fábrica e fornecemos respostas dentro de 24 horas.
P2: O que a sua empresa fabrica principalmente?
R2: Especializamo-nos em máquinas de medição de visão, máquinas de medição de coordenadas e fixadores CMM/VMM.
Q3: Como escolher a especificação adequada?
A3: A nossa equipa profissional irá recomendar especificações adequadas com base na sua variedade de produtos e requisitos de medição.
Q4: Você aceita serviços personalizados?
A4: Sim, fornecemos máquinas padrão e soluções personalizadas adaptadas às necessidades do cliente.
Q5: Qual é o seu período de garantia?
A5: Os nossos produtos vêm com uma garantia de 1 ano. Temos aumentado a durabilidade em componentes quebráveis para garantir a qualidade e a fiabilidade do produto.
