6061 Grau de alumínio para aplicações de inspecção de máquinas de medição de visão
Instalações da máquina de medição da visão VMM
A série de fixadores FlexFix é projetada para aplicações de medição de precisão em várias indústrias, incluindo eletrônica, aeroespacial, automotiva, plásticos e cuidados médicos.Compatível com todos os tamanhos e modelos de sistemas CMM e VMM, estes dispositivos proporcionam processos de medição flexíveis, repetíveis e padronizados.
VMM Fixtures Soluções
As máquinas de medição de visão lidam com diversos componentes com formas, materiais e geometrias variáveis, muitas vezes sem planos de referência eficazes para um estágio adequado.Instalações personalizadas para cada componente são ineficientes e dispendiosasO nosso kit de fixações VMM da série FlexFix e as placas de base fornecem soluções econômicas e de poupança de tempo para fixações rápidas e confiáveis durante os processos de medição VMM, aumentando o rendimento,Reproducibilidade, e precisão com configurações rápidas e repetíveis.

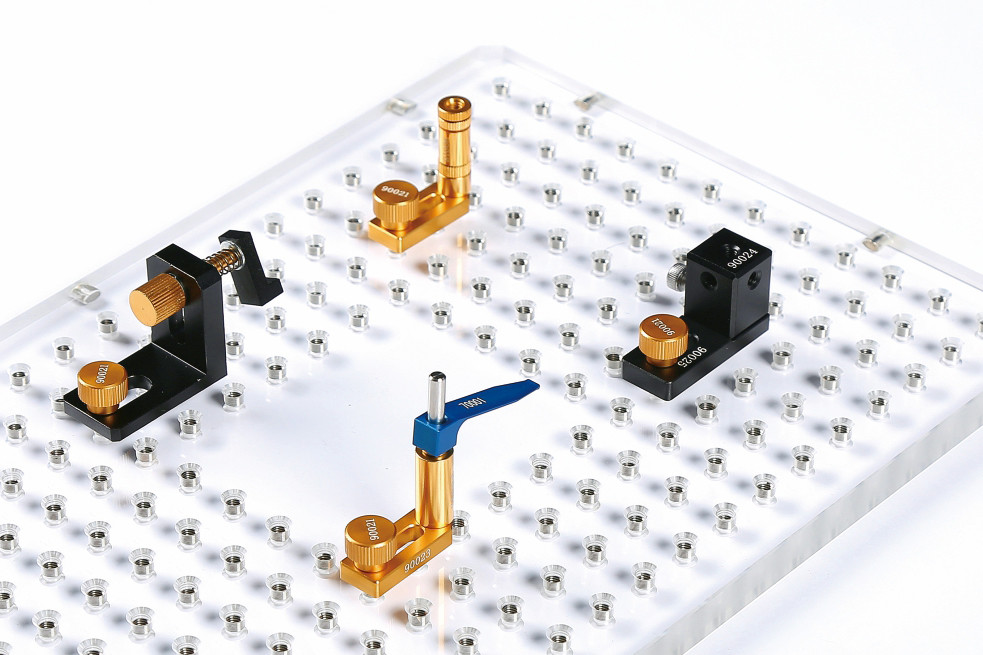

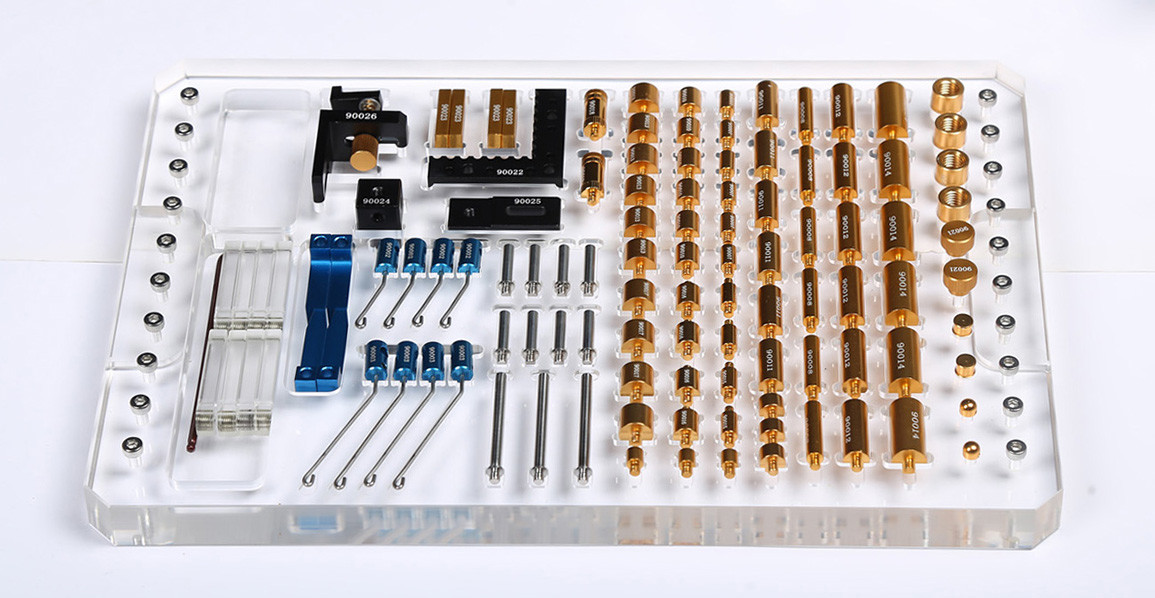

Componentes do kit de fixação do VMM
A série FlexFix VMM fixtures são concebidos como kits de componentes abrangentes.pressãoOs utilizadores podem encontrar rapidamente soluções de fixação ideais, independentemente das formas ou dos materiais dos componentes.
Fabricação de precisão e qualidade
Todos os componentes são submetidos a processos de fabricação de precisão com revestimento anodizado para durabilidade.assegurar combinações repetíveis de componentes para inspecções subsequentesIsto elimina as variações entre diferentes partes ou operadores, melhorando significativamente a precisão de medição e a repetibilidade.

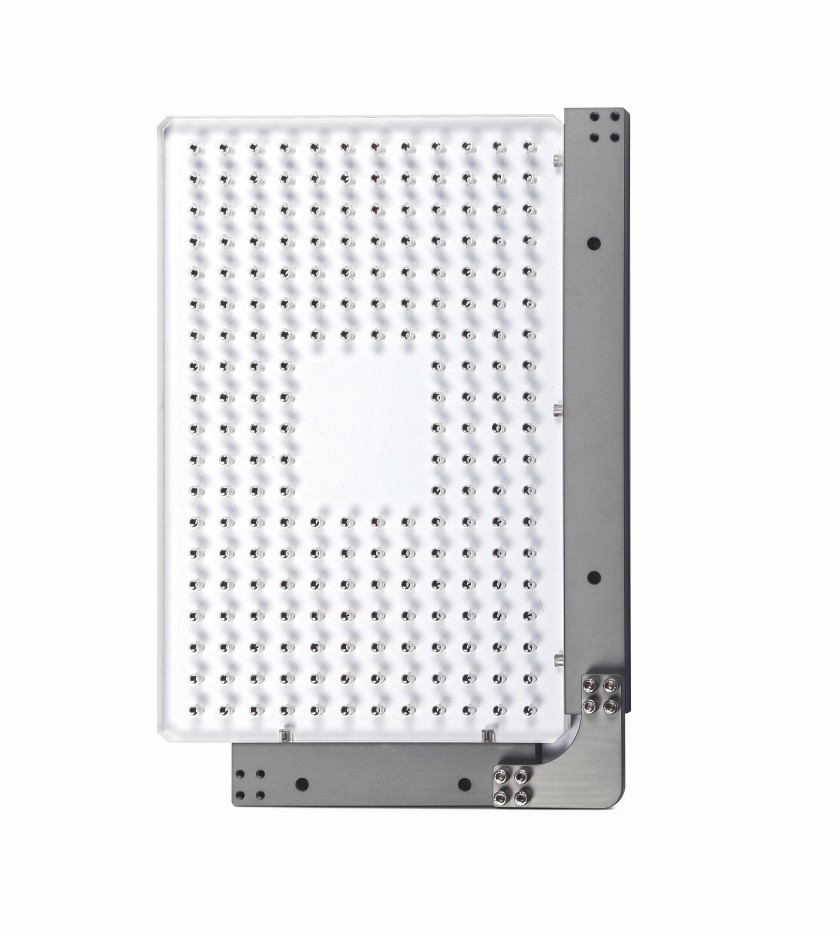

Placas de base VMM
Para aplicações de medição de contorno comuns em processos VMM, desenvolvemos placas de base usando alta transmissão, material acrílico de alta planície.,Os fios de parafuso M4 de metal montados na placa de base proporcionam fixação firme dos componentes e prolongam o ciclo de vida da placa.O ângulo de montagem rápida magnética do tipo L incluído permite a colocação e medição simples, aumentando significativamente a eficiência de medição.
Tamanhos das placas de base
- 300*200 mm, fios M4
- 400*300 mm, fios M4
- 300*300 mm, fios M4
- 400*400 mm, fios M4
- Tamanhos personalizados disponíveis

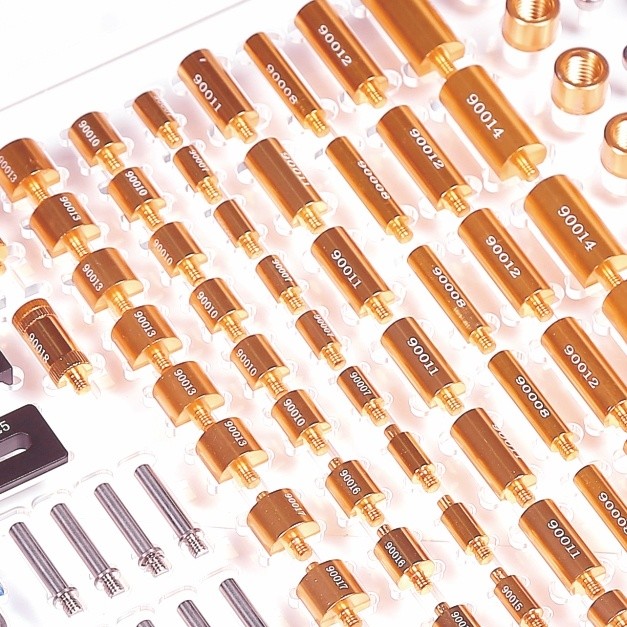

Lista de componentes
| Ponto |
Marca |
Qty. |
| Grampos de tensão | 90001 | 4 |
| Aperto de tensão curto | 90002 | 4 |
| Grampos de tensão de fio comprido | 90003 | 4 |
| Suporte de pinças de curta tensão | 90004 | 8 |
| Suporte de pinças de longa tensão | 90005 | 3 |
| 6*5 mm de distância | 90006 | 3 |
| 6*10 mm de distância | 90007 | 6 |
| 6*25 mm de distância | 90008 | 6 |
| 9*5mm Parados | 90009 | 3 |
| 9*10 mm de distância | 90010 | 6 |
| 9*20 mm de distância | 90011 | 6 |
| 9*25 mm de distância | 90012 | 6 |
| 12*10 mm de distância | 90013 | 6 |
| 12 x 25 mm de distância | 90014 | 6 |
| 6*10 mm Flat Standoff | 90015 | 4 |
| 9*10 mm Flat Standoff | 90016 | 4 |
| 12*10mm Flat Standoff | 90017 | 4 |
| 9 mm de resistência ajustável | 90018 | 2 |
| Tipo de esfera de 6 mm | 90019 | 2 |
| Adaptador multi-direção | 90020 | 2 |
| Parafuso de suporte de tensão | 90021 | 2 |
| Bloco L | 90022 | 1 |
| Deslizador ajustável | 90023 | 4 |
| Bloco de mudança de direção | 90024 | 1 |
| Base do bloco de mudança de direção | 90025 | 1 |
| Suporte de tensão | 90026 | 1 |
| Adaptador M4 para M8 | 90027 | 4 |
| Slide transparente ajustável | 90028 | 8 |
| Motor de parafusos M3 | 90029 | 1 |
| Placas de embalagem de componentes | | |
| Parafusos M4*10 (20pcs) | | |
| Maleta de embalagem | | |
