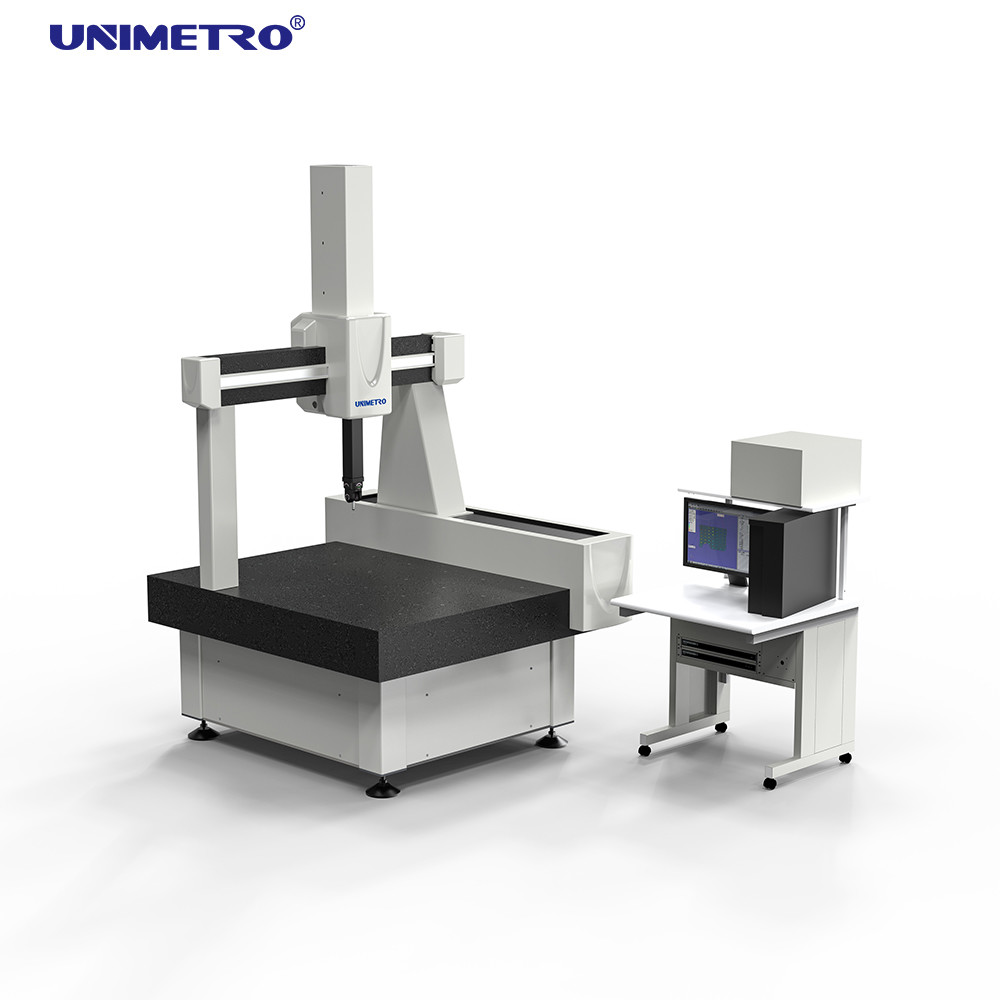

Máquina de medição de coordenadas 3D de tipo ponte para automóveis de grande viagem 220V
A máquina de medição de coordenadas 3D ponte adota o projeto mais simplificado, e é o mais rentável do mercado.É especialmente adequado para os requisitos de ensaio de produtos de usinagem de precisão, tais como produtos eletrónicos, moldes, aparelhos domésticos, pequenas peças de automóveis e pequenas peças de aviação.
Características de desempenho:
Plataforma de trabalho --- Plataforma de granito de alta qualidade:
A plataforma de trabalho de granito é o suporte geral da máquina de medição de coordenadas 3D, e sua qualidade afeta o desempenho geral da máquina.que são feitos de granitoSão anti-stress, anti-ferrugem e anti-corrosição, fáceis de manter, com baixo coeficiente de expansão térmica e pequena deformação afetada pela temperatura.Pode reduzir eficazmente a vibração da máquina de medição e melhorar o desempenho de toda a máquina.
Sistema de transmissão --- Tipo de transmissão de atrito "autocorreção":
A transmissão por atrito da máquina de medição de coordenadas 3D é utilizada em todas as transmissões de três eixos e é adotado um sistema de transmissão estável de "desvio autocorrecionável".O sistema de transmissão adota a estrutura de "fixa + micro suspensão" para garantir que a transmissão seja paralela ao trilho-guiaAo mesmo tempo, pode manter a estabilidade da precisão e a estabilidade do movimento. Além disso, melhora a auto-proteção da máquina-ferramenta em caso de colisão e é mais seguro de usar.
Escala linear RENISHAW --- Regra de grelha de alta precisão:
Renishaw é o gigante de três partes de coordenadas no mundo.A sua qualidade e serviço pós-venda têm a melhor reputação e garantia no mercadoTodas as nossas máquinas utilizam uma régua de grelha de alta precisão Renishaw com resolução de 0,1 μm a 20 nm.
Parâmetros do produto:
| |
Distância de medição ((mm) |
Precisão |
| Ele |
X |
Y |
Z |
MPEE |
MPEp |
| 500 |
500 a 1000 |
400,500 |
1.3+L/350 |
1.3 |
| 600,700 |
600 a 1000 |
600 |
1.3+L/350 |
1.3 |
| 800 |
800 a 1500 |
600,700 |
1.5+L/350 |
1.5 |
| 1000 |
1000-3000 |
800 |
1.5+L/350 |
1.5 |
Parâmetro técnico:
A máquina de medição de coordenadas 3D da série de hélio é especialmente projetada para produtos de pequeno e médio porte, moldes, indústria de produtos eletrônicos e assim por diante.O tamanho pode ser selecionado de acordo com as necessidades dos clientesO nosso projeto de luz tridimensional de pequeno e médio porte, instalação rápida, sem fundação.
Detalhes do produto:
Rational-DMIS Software
Rational - DMIS é um pacote de software de medição 3D integrado em larga escala recentemente desenvolvido.que tenha em conta as exigências dos iniciantes quanto à facilidade de aprendizagem e utilização do software e as exigências funcionais dos utilizadores de alto nível relativamente ao software, mais importante, tornou-se um modelo para a padronização do software de medição CMM.
Os programas DMIS racionais são projetados com o kernel DMIS completo e nativo até a versão 5.0 do DMIS, que é totalmente diferente do chamado "DMIS de suporte" (o kernel não é DMIS).Como todos sabemos, o DMIS tornou-se uma norma ISO (ISO 22093:2003)
Máquina de medição de coordenadas 3D Sistema de sonda ((Para opção)
MH20I cabeça manual de RENISHAW (Manual)
Eixo de indicação A:0°~90° Distança de passo:15°
Eixo de indicação B:±180° Distância entre passos:15°
Orientação da medição espacial:168 vezes
Repetibilidade posicional: 1,5 um. Cada eixo em passos de 15° com função de repetição do posicionamento.
Cabeças de sonda motorizadas PH20MT da RENISHAW
Repetibilidade da posição: +0,5 μm
Passos de posicionamento: ilimitados
Eixo de rotação: 360°
Eixo de balanço: 0°-115°
Número total de posições: Inumerável
Temperatura de funcionamento: 10-40°C
PH10T por RENISHAW
O PH10T pode ser ligado a qualquer sonda de interface roscada M8 e barra de extensão (alongamento máximo permitido até 300 mm).
Aplicação do produto:
A máquina de medição de coordenadas 3D é usada principalmente para medir armários, estruturas, engrenagens, camas, engrenagens de minhoca, minhocas, lâminas, curvas, superfícies curvas, etc. em máquinas, automóveis, aviação,militar, mobiliário, protótipos de ferramentas, máquinas e outras peças pequenas e médias, moldes e outras indústrias.
A máquina de medição de coordenadas 3D também pode ser usada em eletrônicos, hardware, plásticos e outras indústrias.completando assim tarefas como inspeção de peças, medição da forma e controlo do processo.
Informações da empresa:
A nossa vantagem
10 anos de experiência:
A UNIMETRO é a fabricante profissional de metrologia com mais de 10 anos de experiência.
A empresa oferece soluções completas de medição de alta precisão para os clientes.
A nossa linha de produtos:
Com exclusão dos instrumentos de medição precisa, como máquinas de medição de visão, máquinas de medição de coordenadas e perfis
projetores, A nossa linha de produção também inclui componentes essenciais para metrologia óptica, tais como VMM um controladores cesta, lente, sistema de câmera, escalas lineares, VMM e CMM luminárias,sistema de iluminação, etc.- Não.
Serviço ao Cliente:
Temos uma equipa de especialistas na indústria de metrologia e capacidade de oferecer soluções de medição flexíveis aos nossos clientes e
A maior parte dos produtos Unimetro são de desenvolvimento independente, e o nosso conceito de design é estável e de modularização, o que
Isso ajudará nossos parceiros a gerenciar os detalhes dos produtos e vendas com o menor custo de mão de obra
e custos de formação do pessoal.
A Unimetro concentra-se em cada etapa do processo de negócio, incluindo o projeto, fabrico, instalação e serviço pós-venda.
Serviço e orientação no local:
* 24 horas online por telefone, e-mail, whatsup, skype, youtube, facebook, etc.
* Stocks instantâneos, entrega rápida
* Serviço pós-venda
Serviço de garantia de 1 ano e atualizações gratuitas do software de teste.
Formação técnica de engenheiros técnicos.
Fornecer soluções de ensaio correspondentes.
Equipamento de instalação e instruções de utilização.
