Máquina de medição de visão de alta eficiência da série SV ¢ Base de resolução de múltiplos eixos MARB para inspeção de peça de precisão de massa automática / 3C

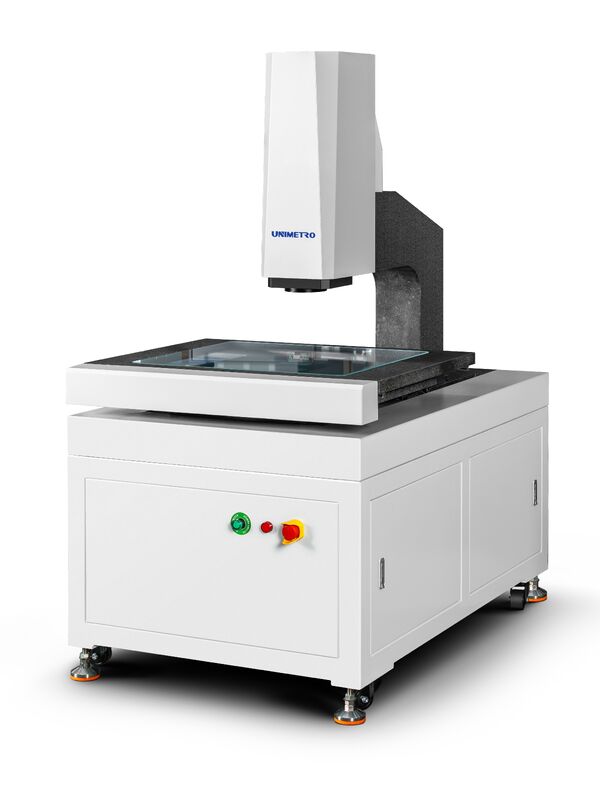

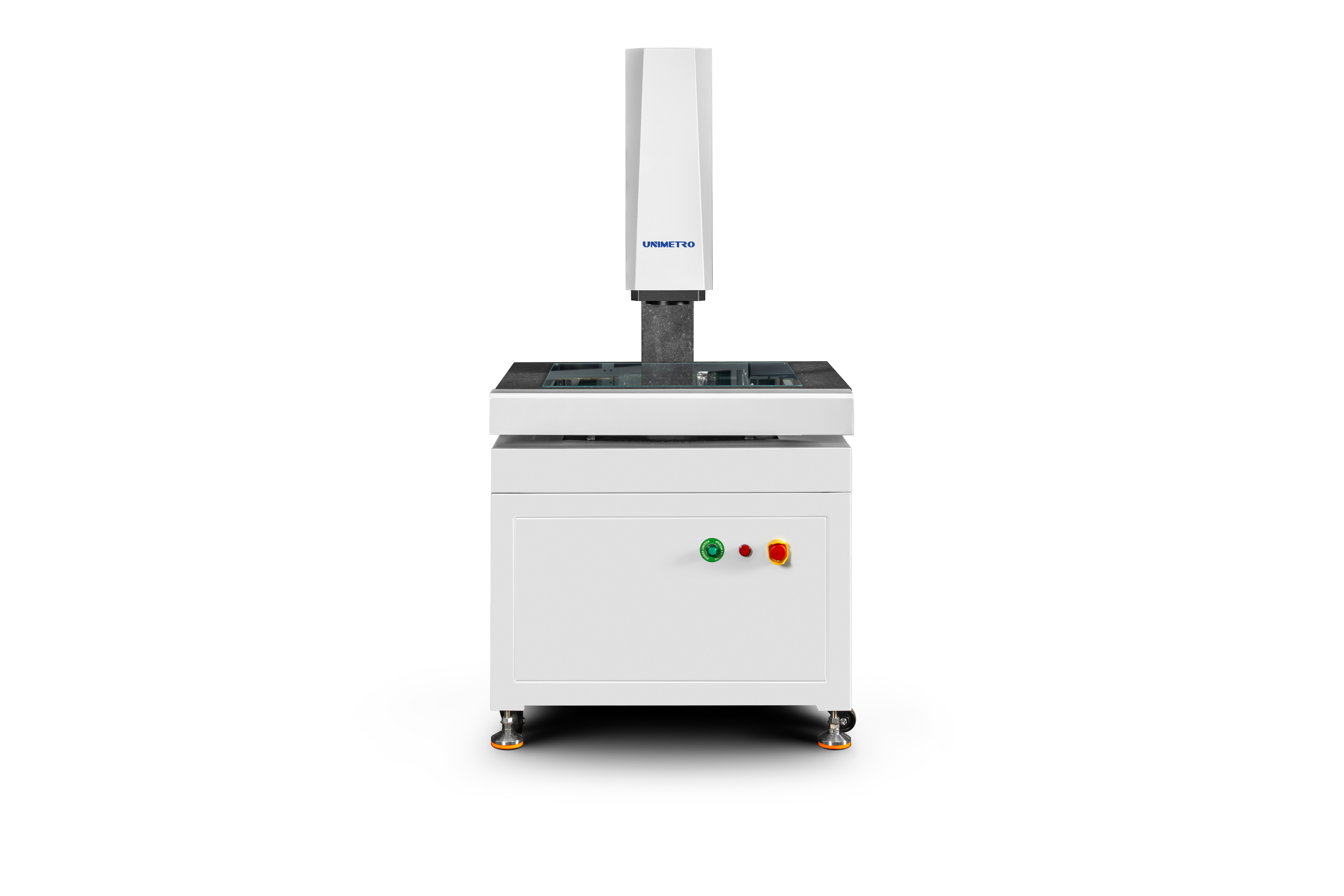

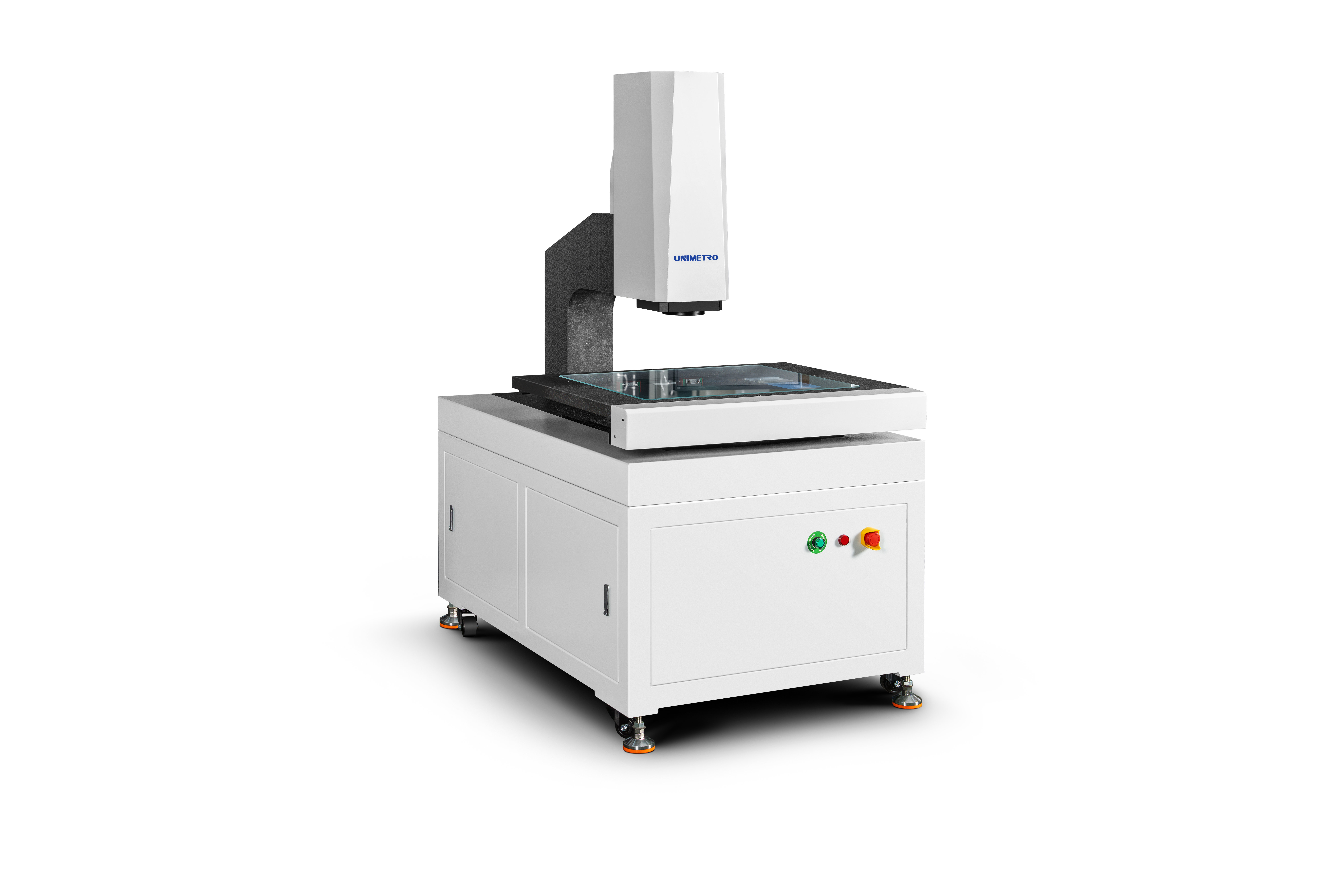

A série MARB-SV é um instrumento de medição de imagem de banco de trabalho de mármore totalmente automático de alto desempenho com tecnologias MARB (Multi-Axis Resolution Base) e SV (Super/Stable Video).Este sistema de alta configuração oferece resolução superior e velocidades de processamento mais rápidas, oferecendo uma funcionalidade robusta para aplicações industriais exigentes.

Capaz de detecção totalmente automatizada e programável em três eixos, este sistema combina os sistemas de coordenadas da peça de trabalho através da programação para executar automaticamente processos de medição.Para medições repetidas de peças de trabalho pesadas, possui funções de memória, aprendizagem e programação automática, permitindo uma medição rápida e precisa em tempo real no local.

Construído com componentes de mármore de alta estabilidade que oferecem durabilidade e baixos custos de manutenção, este instrumento equilibra perfeitamente alta precisão, alta eficiência e durabilidade a longo prazo,O que o torna o principal instrumento de controlo da qualidade em grande escala, indústrias industriais complexas e de precisão.

Resolução:0.5 μm (0,1 μm opcional)

Câmara:Câmera CCD a cores de qualidade industrial

Lente:1x-10x (magnificação variável)

Ampliação:20X - 200X (A ampliação varia de acordo com o modelo da câmara selecionada; a ampliação real está sujeita aos dados medidos.)

Distância de trabalho:85 mm

Iluminação:Luz de superfície programável, luz LED paralela inferior (opcional: luz coaxial)

Sistema de accionamento:Controle CNC, acionamento de motor linear; Joystick, comando de teclado do mouse

Resolução em escala linear:0.1 μm

Projeto de estruturas de alta rigidez:

• Estrutura de ponte móvel de estrutura fechada inteira com peça de medição fixa, proporcionando grande capacidade de suporte e excelente desempenho de movimento
• Tecnologia de análise de elementos finitos integrada no projeto mecânico para garantir alta rigidez e precisão
• Base de granito de grau 000 de elevada resistência, resistência à corrosão e excelente estabilidade
• Mesa de trabalho para tratamento de superfície de óxido de alumínio para controlo de acção rápido e flexível, durabilidade e estética

Configuração de alta precisão:

• RENISHAW régua de grelha aberta com resolução de 0,5 μm para alta precisão e estabilidade
• Ferrovias de orientação linear de precisão, parafuso de esferas de moedor e servomotor AC garantem a estabilidade da precisão de posicionamento
• 2M pixels de alta definição em cores Giga câmera digital para observação clara e medição estável
• 6.5x lente óptica de alta definição com zoom automático preciso e calibração rápida dos pixels

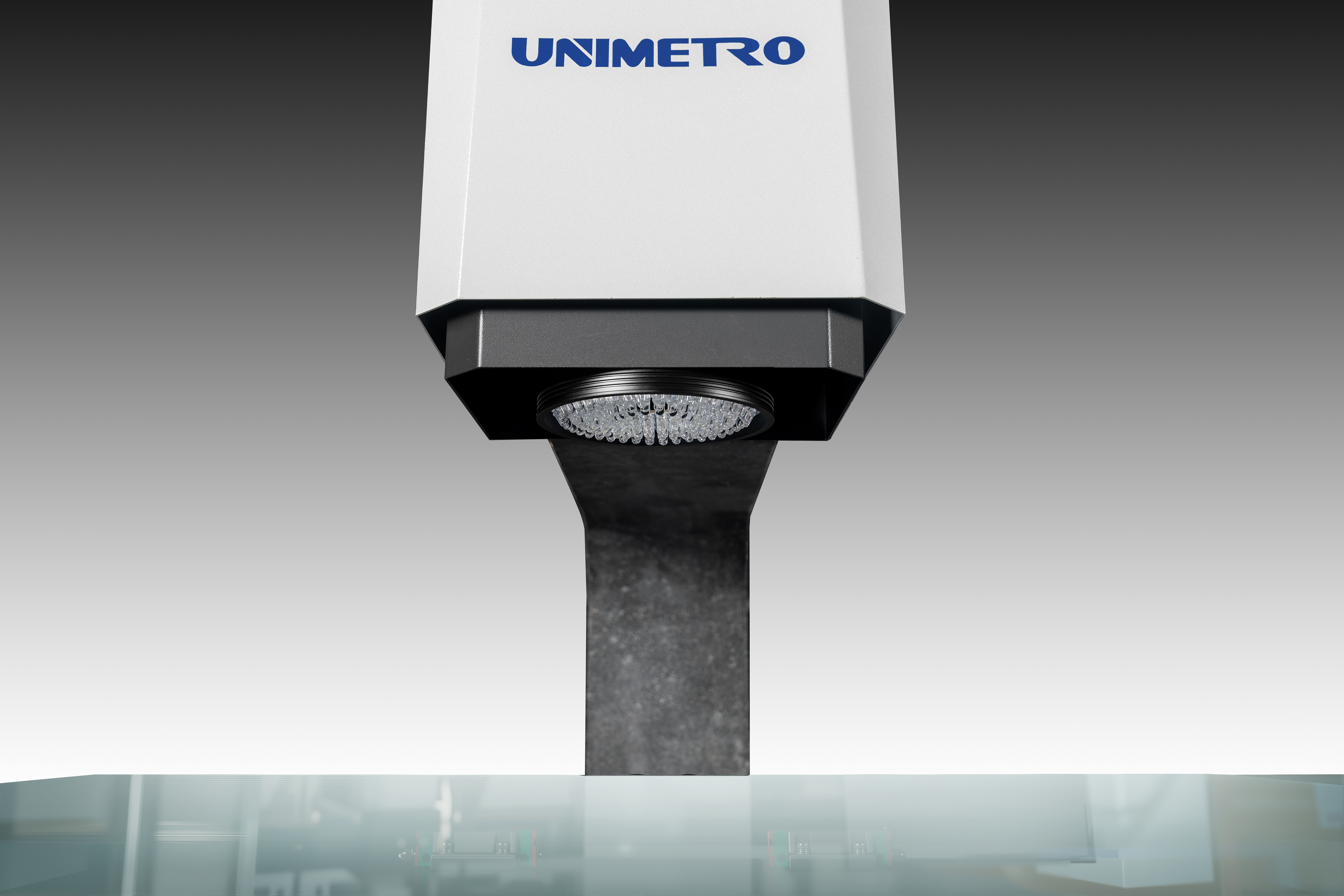

• Fonte luminosa de superfície LED de 8 zonas com 5 anéis programável, sistema de fonte luminosa de contorno LED paralelo de transmissão com ajuste inteligente de brilho de 256 níveis
• Controle CNC de eixo completo com motor de servo de circuito fechado completo AC

Opcional multi-sensor para medição 3D:

O instrumento de medição de visão de tipo pórtico da série HE pode ser equipado com vários sensores 3D para medição composta 2D/3D abrangente.Ele também suporta sensores sem contato, como sonda e laser, e é compatível com a série completa de suportes de sonda RENSHAW, permitindo a transformação automática de medições em escala completa num único dispositivo para melhorar significativamente a produtividade.
