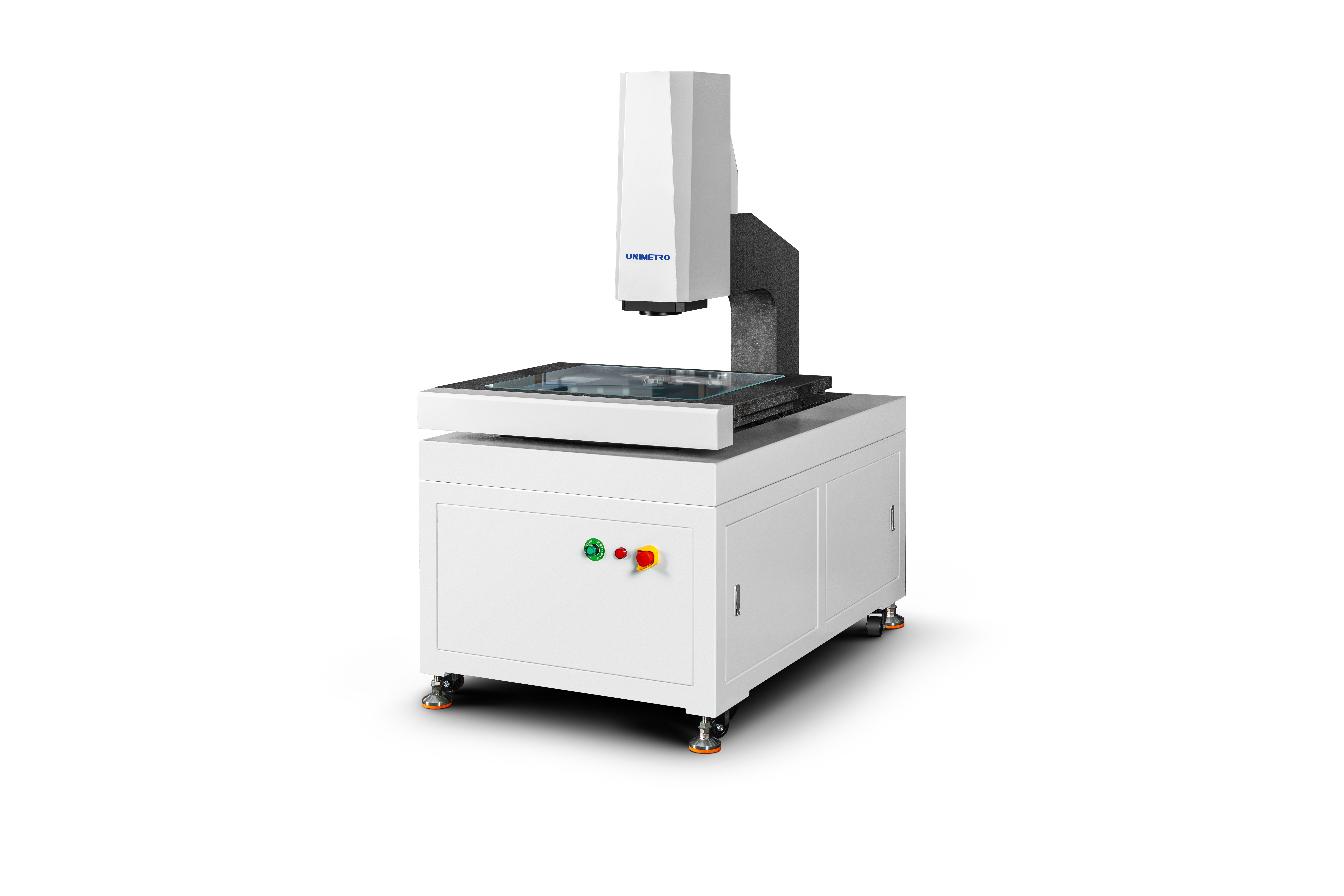

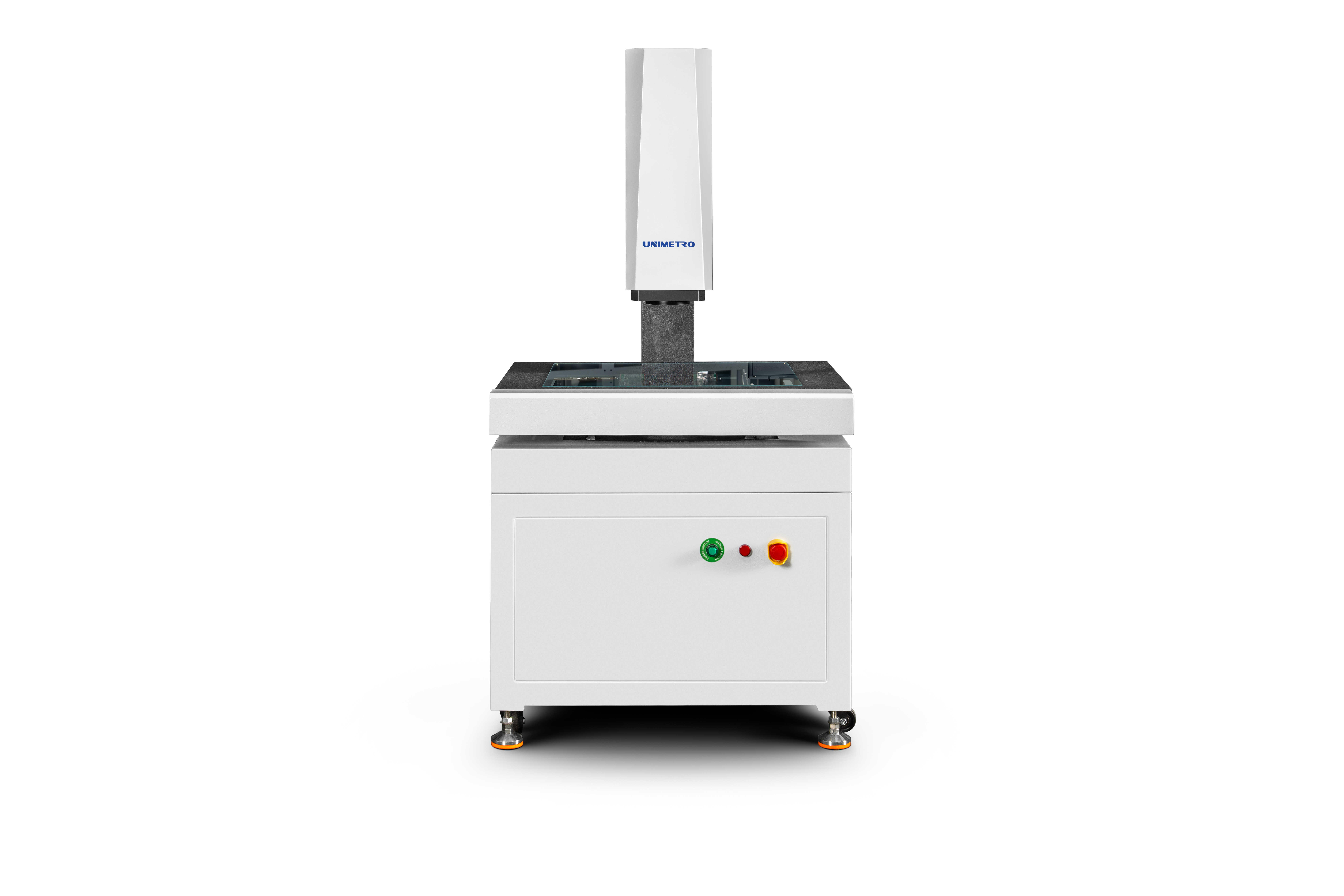

Instrumento de medição de vídeo totalmente automático da série SV SV Super Image Tech + Base MARB para testes rápidos de peças complexas de precisão

A série MARB-SV é um instrumento de medição de imagem de banco de trabalho de mármore totalmente automático de alto desempenho com tecnologias MARB (Multi-Axis Resolution Base) e SV (Super/Stable Video).Este sistema de alta configuração oferece resolução superior e velocidades de processamento mais rápidas para testes complexos de peças de precisão.

Projetado para detecção totalmente automática programável de três eixos, este instrumento combina sistemas de coordenadas de peça de trabalho através de programação para executar processos de medição automatizados.,Funções de aprendizagem e de programação automática para medições repetidas de peças de trabalho pesadas, permitindo uma medição rápida e precisa em tempo real no local.

Construído com uma base de mármore de alta estabilidade, este sistema proporciona durabilidade excepcional com baixos custos de manutenção, equilibrando perfeitamente a alta precisão, eficiência,e fiabilidade a longo prazo para o controlo de qualidade em grande escala, indústrias industriais complexas.

Resolução:0.5 μm (0,1 μm opcional)

Câmara:Câmera CCD a cores de qualidade industrial

Lente:1x-10x (magnificação variável)

Ampliação:20X - 200X (varia de acordo com o modelo da câmara)

Distância de trabalho:85 mm

Iluminação:Luz de superfície programável, luz LED paralela inferior (opcional: luz coaxial)

Sistema de accionamento:Controle CNC, acionamento de motor linear; Joystick, comando de teclado do mouse

Resolução em escala linear:0.1 μm

• Estrutura de ponte móvel de estrutura fechada inteira com peça de medição fixa, proporcionando grande capacidade de suporte e excelente desempenho de movimento
• Tecnologia de análise de elementos finitos integrada no projeto mecânico para alta rigidez e precisão
• Base de granito de grau 000 com elevada resistência, resistência à corrosão e estabilidade
• Mesa de trabalho para tratamento de superfície de óxido de alumínio para controlo de acção rápido e flexível com acabamento durável e estético

• RENISHAW régua de grelha aberta com resolução de 0,5 μm para alta precisão e estabilidade
• Reel de guia linear de precisão, parafuso de esferas do moedor e servomotor AC que asseguram a precisão do posicionamento do sistema
• 2M pixels de alta definição em cores Giga câmera digital para observação clara e medição estável

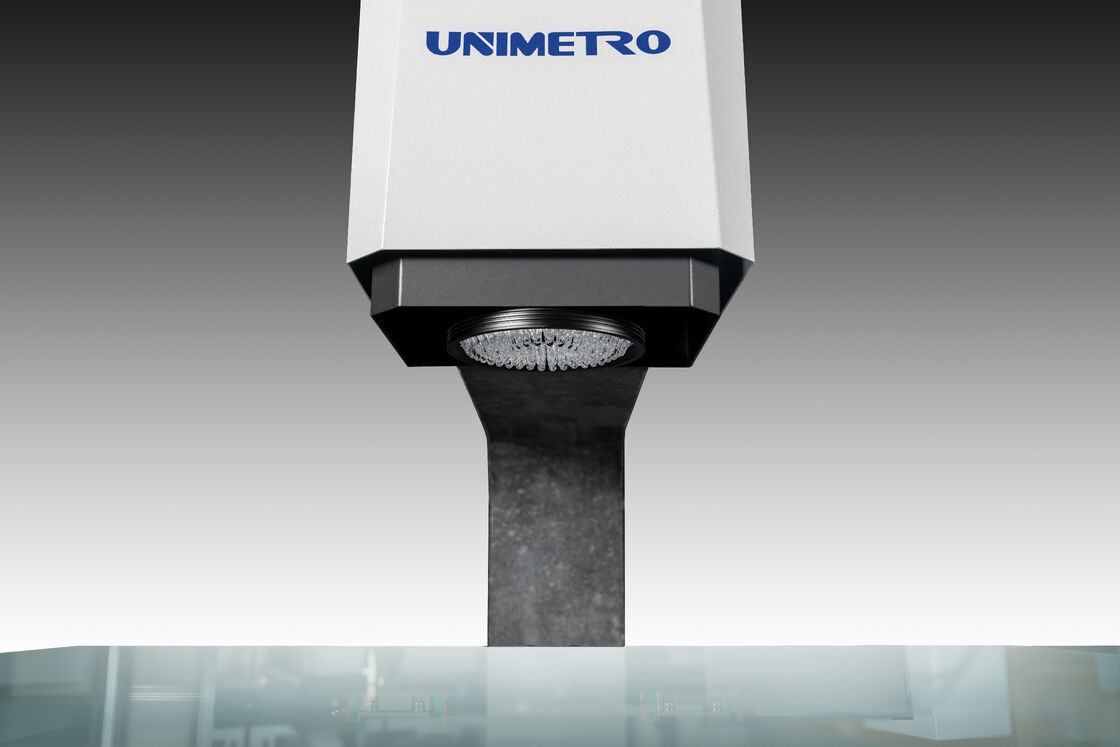

• 6.5x lente óptica de alta definição com zoom automático preciso e calibração rápida dos pixels
• Fonte luminosa de superfície LED de 8 zonas de 5 anéis programável com sistema de fonte luminosa de contorno LED paralelo de transmissão e ajuste inteligente de brilho de 256 níveis
• Controle CNC de eixo completo com motor de servo de circuito fechado completo AC

O instrumento de medição de visão de grande porte da série HE pode ser equipado com vários sensores 3D para medição composta 2D/3D abrangente.Suporta sensores sem contacto, incluindo sistemas de sonda e laser, e suportes de sonda de série completa RENSHAW para transformação automática de medições em escala completa num único dispositivo, melhorando significativamente a produtividade.
